ИСПОЛЬЗОВАНИЕ АВТОМАТИЧЕСКОГО АНТЕННОГО ТЮНЕРА

О работе ATU тюнера

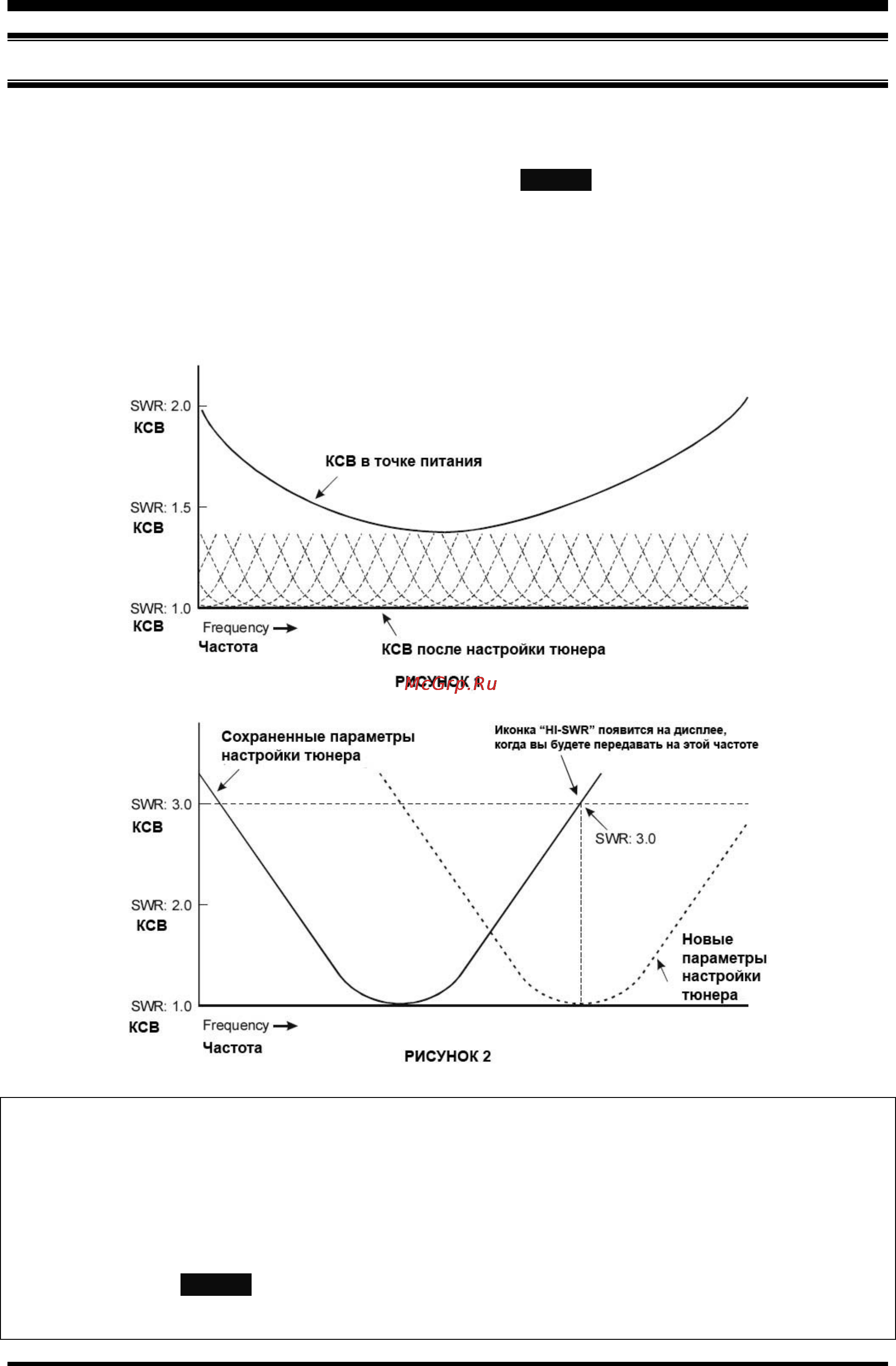

На рисунке 1 приведена ситуация, где успешно проведена обычная настройка с помощью антенного тюнера,

и параметры настройки сохранены в памяти тюнера. Показана характеристика волнового сопротивления

антенны.

На рисунке 2 оператор изменил частоту, и появилась иконка "HI-SWR". Оператор нажимает и удерживает

клавишу [TUNE] в течение двух секунд, чтобы начать согласование волнового сопротивления в помощью

ATU.

Если сохраняется высокий КСВ (больше 3:1), необходимо предпринять корректирующие действия, которые

изменять волновое сопротивление антенны, сделав его близким к 50 Ом. Кроме того, что тюнер откажет

запоминать настройки на частотах, где КСВ превышает 3:1, большое значение КСВ может означать

механическую неисправность антенны, а такие неисправности могут привести к генерированию паразитных

излучений, вызывающих помехи телевидению и др.

О ячейках памяти ATU

КСВ (после настройки) менее 1,5:1

Параметры настройки фиксируются в памяти ATU.

КСВ (после настройки) более 1,5:1

Параметры настройки не сохраняются в памяти. При возвращении на эту частоту процесс настройки

необходимо повторить.

КСВ (после настройки) более 3:1

Загорится иконка "HI-SWR", параметры настройки, если таковые были достигнуты, в памяти не

сохраняются. Выясните и устраните причину большого КСВ перед тем, как продолжить настройку с этой

антенной.
