ПОДАВЛЕНИЕ ПОМЕХ: сигналы, находящиеся в 3 КГц от частоты приема
Управление фильтром CONTOUR
Технология фильтра CONTOUR позволяет слабо изменять полосу пропускания ПЧ фильтра, так чтобы
подавить или выделить определенные частотные составляющие, таким образом, улучшая звучание и/или
разборчивость принимаемого сигнала.

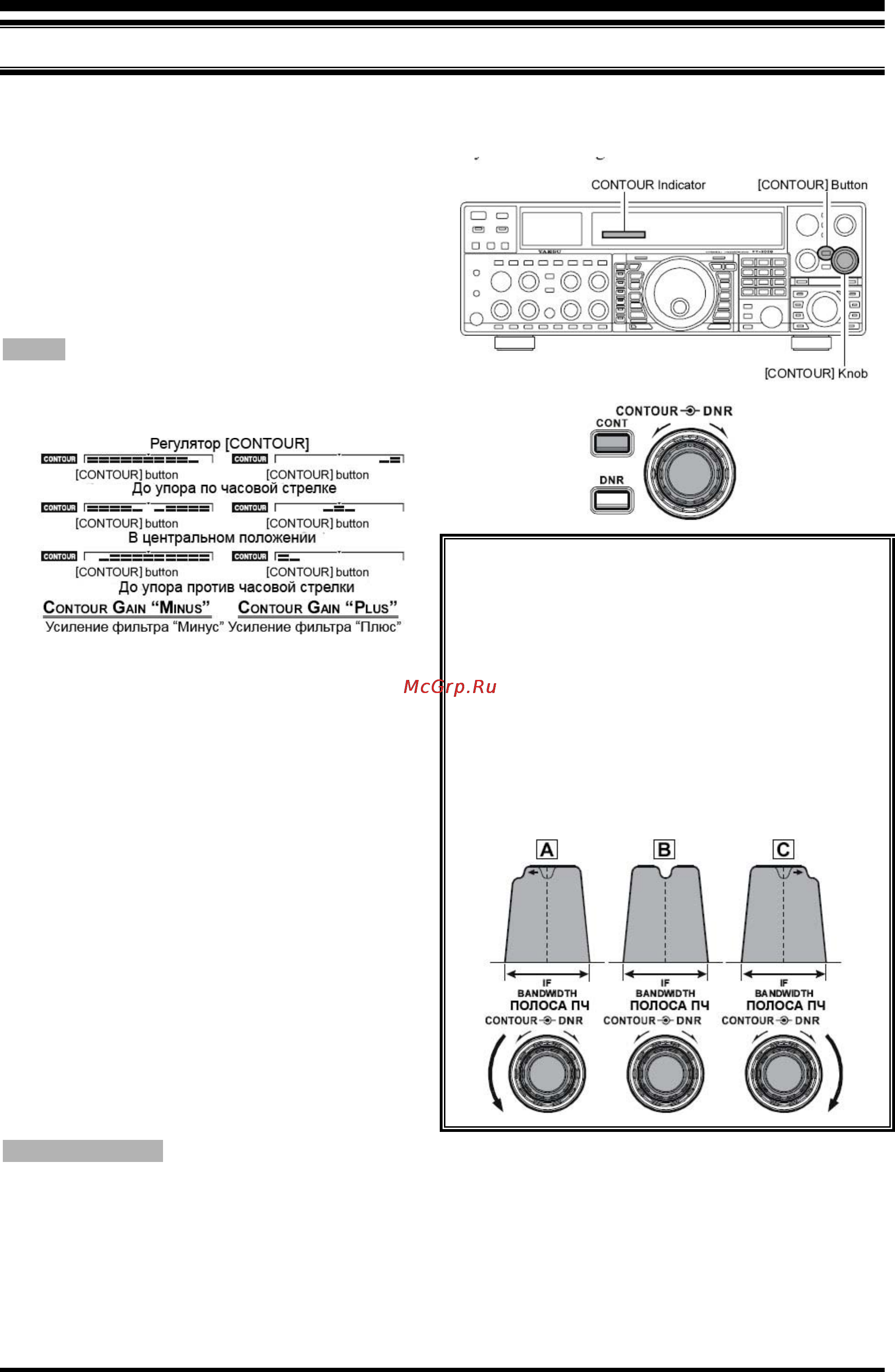

1. Нажмите на клавишу [CONTOUR]. Обозначение
CONTOUR появится на дисплее, подтверждая
включение фильтра.
2. Вращайте регулятор [CONTOUR], чтобы
добиться наиболее естественного звучания
принимаемого сигнала.
3. Для отмены настройки фильтра CONTOUR вновь
нажмите клавишу [CONTOUR].
Совет:
o Установки фильтра CONTOUR влияют на работу только
приемника основного VFO-A.
o Можно наблюдать пиковые значения фильтра
CONTOUR на графическом индикаторе на дисплее.
o Уровень фильтра CONTOUR (подавление или
выделение) может настраиваться в пункте меню “090
rdSP CNTR LV”. Заводская установка для подавления
составляет “-15” (дБ).
o Полоса, на протяжении которой применяется эффект
фильтра CONTOUR, может устанавливаться в пункте
меню “091 rdSP CNTR WL”. Заводская установка
составляет “10”.
o Если к трансиверу подключен опциональный модуль
управления данными DMU-2000, для настройки фильтра
CONTOUR особенно полезна функция просмотра
формы звукового сигнала Audio Scope (на странице
Oscilloscope). Вы не только можете наблюдать эффект
подавления/выделения с помощью фильтра CONTOUR,
но можете видеть положение подавления/выделения
относительно интересующих вас частотных
составляющих входного сигнала. Затем вы можете
наблюдать (на Audio Scope) эффект управления
фильтром CONTOUR при прослушивании сигнала, и это
позволит вам выработать интуицию по наилучшей
настройке фильтра CONTOUR впоследствии.
На рисунке В обратите внимание на первоначальное
положение (12 часов) регулятора [CONTOUR] при
нажатой клавише [CONTOUR]. Можно видеть “зарубку”
в полосе пропускания приемника в месте, которую фильтр
CONTOUR “вырезает” за счет низкого значения
добротности, установленного в пункте меню “090”(см.
выше). Вращение регулятора [CONTOUR] против часовой
стрелки (влево) вызывает движение зарубки вниз по
частоте, тогда как вращение по часовой стрелке вызывает
ее движение вверх по частоте в пределах полосы
пропускания. Удаляя помеху или нежелательные
частотные составляющие входного сигнала, можно
добиться роста полезного сигнала на фоне шумов/помех,
что улучшает разборчивость.
Краткая справка:
Крутые скаты частотной характеристики DSP фильтрования при энергичной регулировке могут придать
неестественное звучание входному сигналу. Однако зачастую узкая полоса пропускания не является
основным средством улучшения приема; сам входной сигнал может содержать нежелательные или
излишние частотные составляющие, особенно на низких частотах в пределах 100 – 140 Гц. При разумном
применении фильтра CONTOUR “плечо” частотной характеристики полосы пропускания можно изменить,
или вырезать составляющие в пределах полосы пропускания, и таким образом добиться роста полезного
сигнала над уровнем шумов приемника и помех, чего нельзя достичь с помощью других фильтров.
FT-2000 Руководство по эксплуатации Стр.55
