ИСПОЛЬЗОВАНИЕ АВТОМАТИЧЕСКОГО АНТЕННОГО ТЮНЕРА
Замена литиевого аккумулятора
Каналы памяти ATU питаются от обычного литиевого аккумулятора (CR2032 или аналогичного). После
двух и более лет интенсивного использования вы можете заметить, что каналы памяти тюнера не работают,
и что вы вынуждены повторно настраивать тюнер на тех частотах, на параметры настройки для которых
были ранее сохранены.
В этом случае замените литиевый аккумулятор. Для этого:
1. Выключатель питания [POWER] на передней
панели установить в положение OFF (выключено),
выключатель питания [POWER] на задней панели
установить в положение OFF (выключено).
2. Отключить кабель питания из разъема ~AC IN.

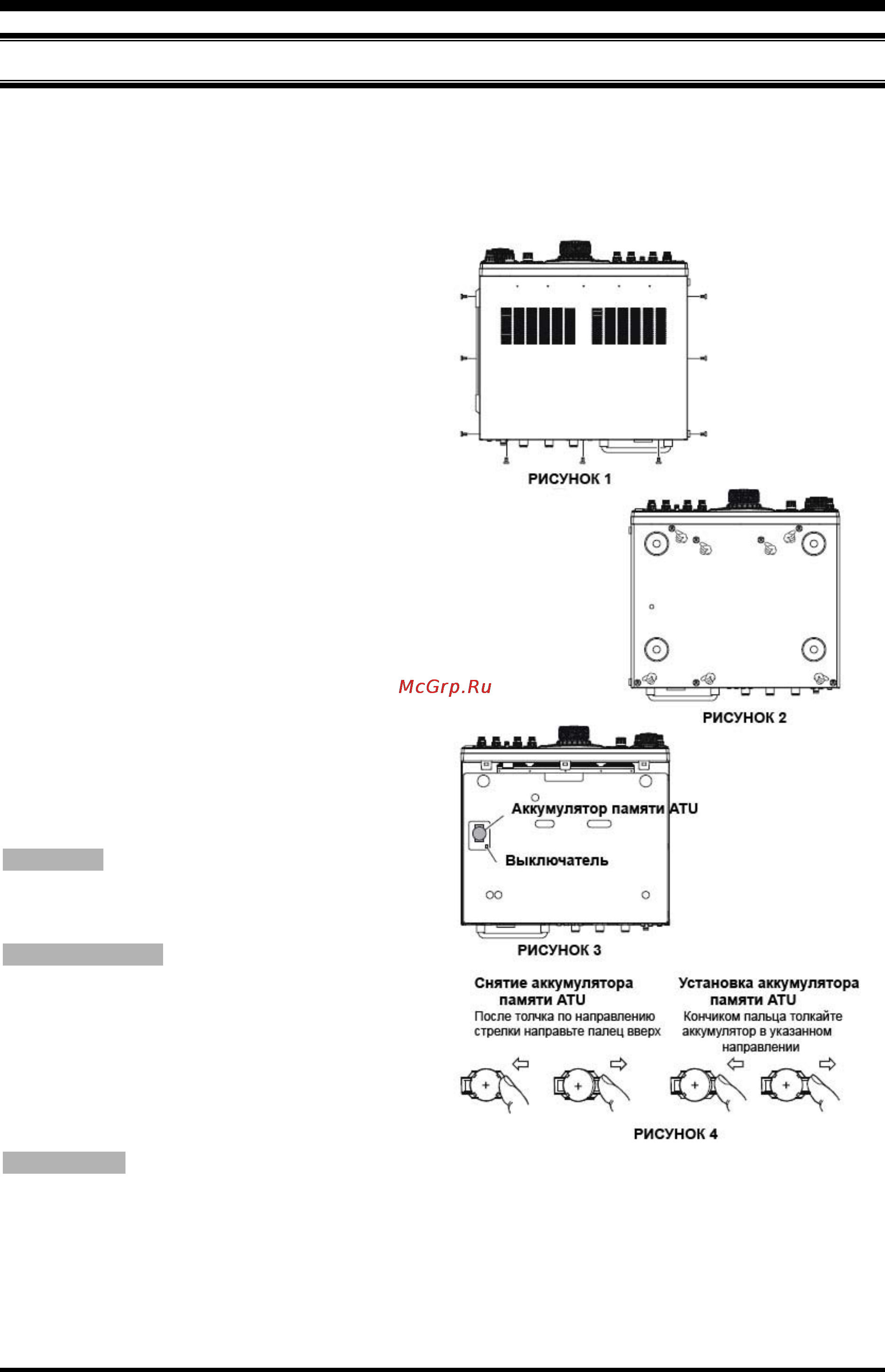

3. В соответствии с рис.1, открутить по три винта с
каждой стороны трансивера и три винта с верхнего
края задней панели. Сдвинуть верхнюю крышку
назад примерно на полдюйма (1 см), затем снять
крышку.
4. Перевернуть трансивер.
5. Открутить семь винтов, крепящих нижнюю
крышку и затем снять нижнюю крышку (рис.2).
6. Определить местонахождение литиевого
аккумулятора в левой части блока управления
(рис.3).
7. Установить выключатель [BACKUP] в положение
OFF (выключено).
8. Следуя указаниям на рис.4, снять старый
аккумулятор и заменить его на новый, того же
типа.
9. Установить выключатель [BACKUP] в положение
ON (включено).
10. Установить нижнюю крышку и ее семь винтов,
снятые в п.5,затем установить верхнюю крышку
и ее девять винтов, снятые в п.3.
11. Замена аккумулятора каналов памяти ATU
завершена.
Внимание:
Существует опасность взрыва аккумулятора при его
неправильной замене. Заменяйте аккумулятор на
новый того же или аналогичного типа.
Краткая справка:
После замены аккумулятора все содержимое каналов
памяти будет удалено; необходимо сохранять в
памяти новые значения настроек.
Примечания:
o Соблюдайте осторожность в обращении с литиевым аккумулятором. Он небольших размеров, и представляет
опасность удушья для маленьких детей. Поэтому всегда необходимо хранить аккумуляторы вдали от детей. Не
уничтожайте литиевые аккумуляторы в огне, и ни при каких обстоятельствах не заряжайте их повторно.
o При открывании/закрытии крышки соблюдайте осторожность и не замыкайте накоротко отверткой на землю
внутренние компоненты трансивера, не касайтесь их так, чтобы они могли замкнуться между собой.
o Разряд аккумулятора каналов памяти тюнера трансивера FT-2000 – обычная ситуация “износа”, уменьшение его
напряжения не является “неисправностью” или другим условием, защищенным гарантийными обязательствами
производителя. В соответствии с этим, если вы не можете заменить аккумулятор самостоятельно и не попросите в
сервисном магазине сделать это по вашему поручению, можете обратиться в службу технической поддержки.
Стр.68 FT-2000 Руководство по эксплуатации
Перевод UA2FM - 2007
