ПЕРЕД ТЕМ КАК НАЧАТЬ

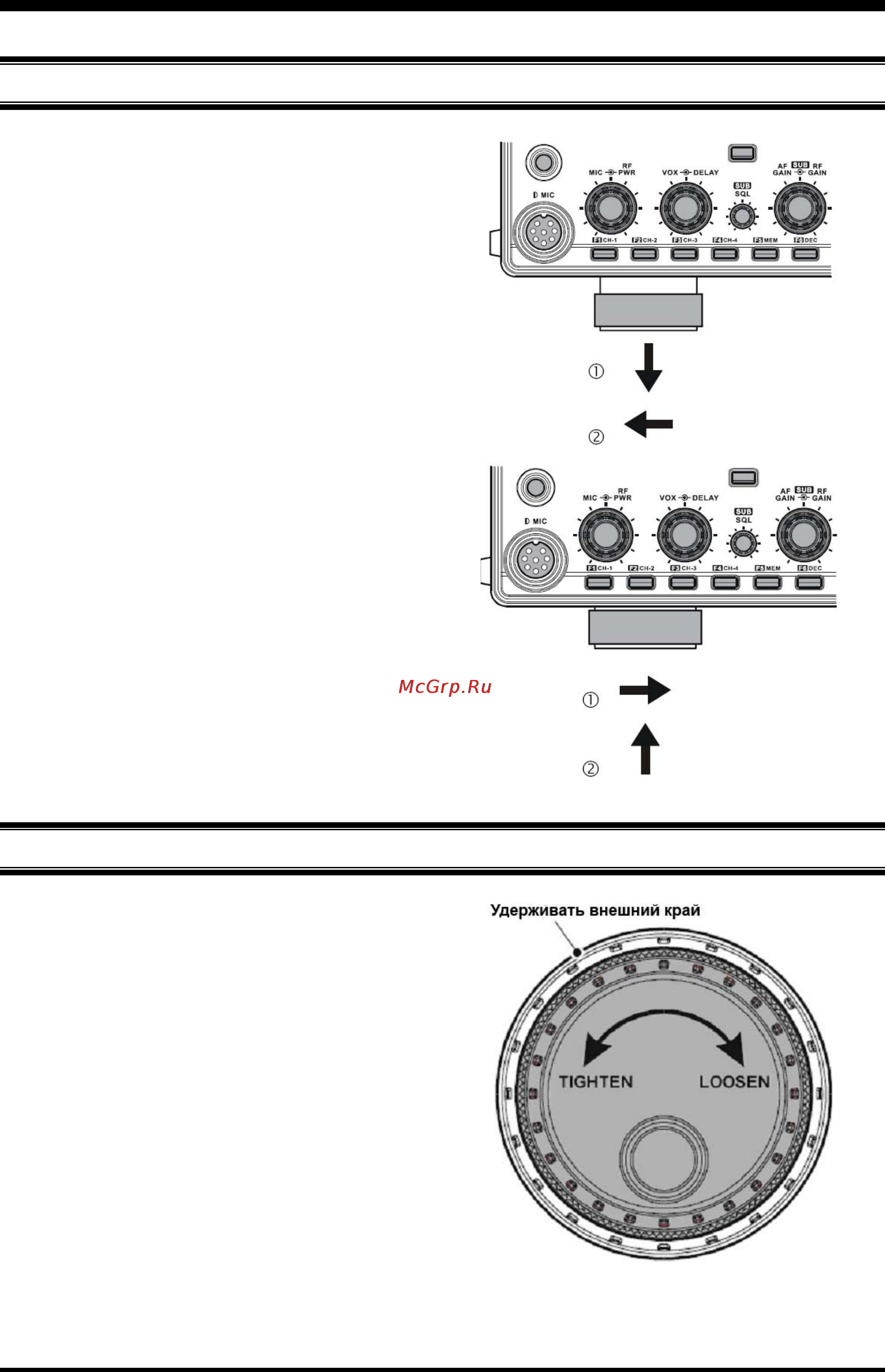

Выдвижение передних стоек трансивера
Чтобы приподнять переднюю панель для удобства
просмотра, можно выдвинуть левую и правую
передние стойки.
o Потяните передние стойки на днище по
направлению наружу.
o Вращайте стойки против часовой стрелки и
закрепите их в выдвинутом положении.
Убедитесь в том, что стойки надежно
закреплены, так как трансивер достаточно
тяжелый, и незакрепленная стойка может
привести к неисправности, если трансивер
внезапно начнет двигаться.
Обратная установка передних стоек
o Вращайте стойки по направлению часовой
стрелки и толкайте их внутрь во время вращения
вправо.
o Теперь необходимо заблокировать передние
стойки во втянутом положении.
Установка усилия вращения ручки настройки
Усилие вращения ручки настройки можно выставить
в соответствии с Вашими пожеланиями. Для этого
просто нажмите на внешний край ручки, удерживая
его на месте, вращайте саму ручку вправо, чтобы
уменьшить усилие вращения, или влево, чтобы
увеличить усилие вращения. Допускается
регулировка в секторе 120
0
.
Стр.6 FT-2000 Руководство по эксплуатации
Перевод UA2FM - 2007
