РЕЖИМ МЕНЮ
Группа RX DSP
102 rdSP SSB SHP
Функция: Устанавливает характеристики полосы
пропускания DSP фильтра в режимах SSB (LSB или
USB).
Допустимые значения: SOFt/ShaP
Значение по умолчанию: ShaP
SOFt (SOFT): основное значение придается фактору
амплитуды фильтра.
ShaP (SHARP): основное значение придается
фактору фазы фильтра.

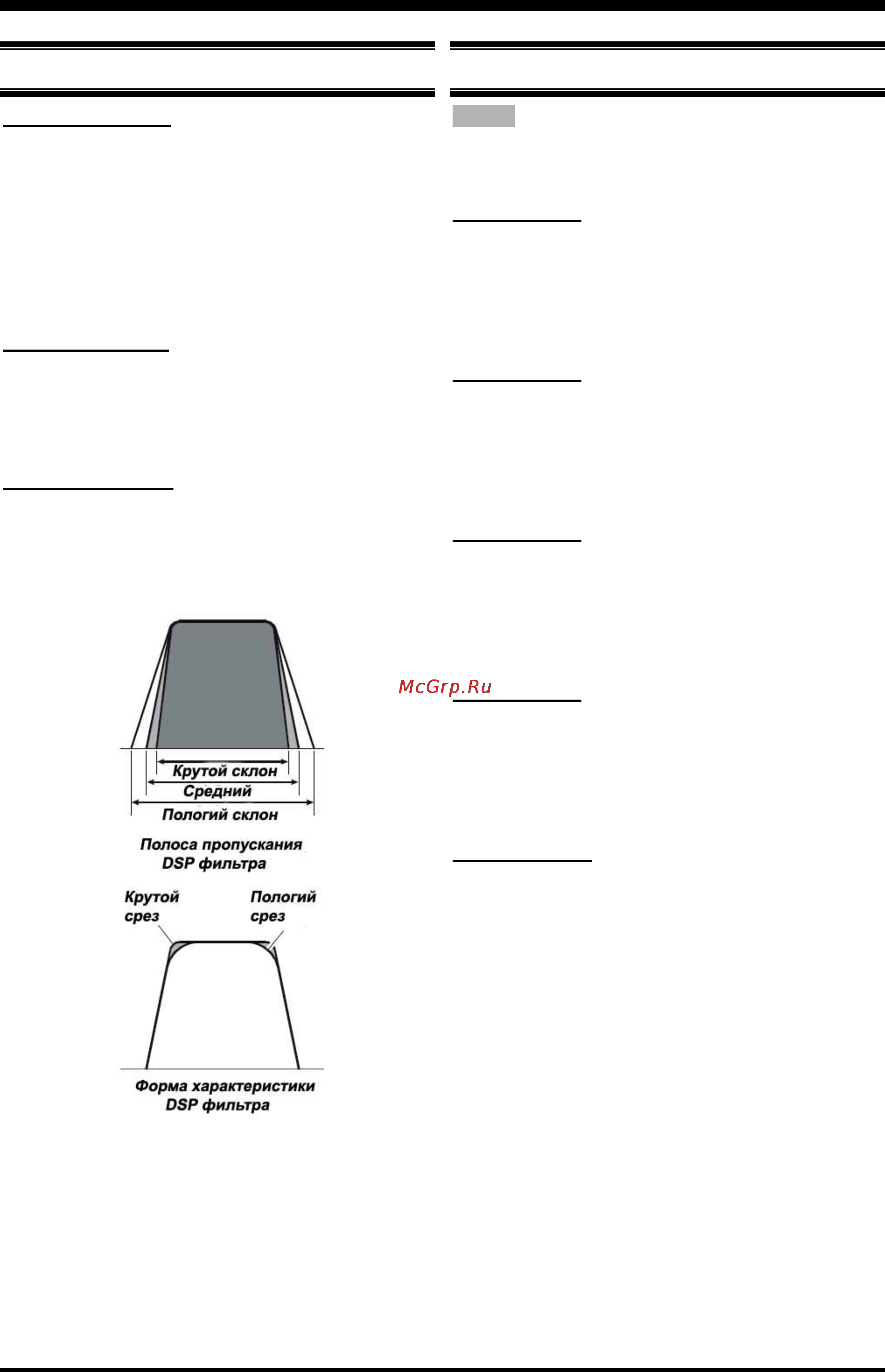

103 rdSP SSB SLP
Функция: Устанавливает коэффициент крутизны
DSP фильтра в режимах SSB (LSB или USB).
Допустимые значения: StP (STEEP)/nEd
(MEDIUM)/ GEnt (GENTLE)
Значение по умолчанию: nEd (MEDIUM)
104 rdSP SSB NAR
Функция: Устанавливает ширину полосы
пропускания DSP фильтра в режиме SSB "Narrow".
Допустимые значения: 200/400/600/850/1100/1350
/1500/1650/1800/1950/2100/2250 Гц
Значение по умолчанию: 1800 Гц
Группа SCOPE
Совет:
Данная группа параметров меню не работает, если
не подключен опциональный модель управления
данными DMU-2000.
105 SCP 1.8 FI
Функция: Устанавливает начальную частоту
сканирования в режиме FIX просмотра формы
сигнала при прослушивании диапазона 160 метров.
Допустимые значения: 1,800 – 1,9999 МГц (шаг 1
Кгц)
Значение по умолчанию: 1,800 МГц
106 SCP 3.5 FI
Функция: Устанавливает начальную частоту
сканирования в режиме FIX просмотра формы
сигнала при прослушивании диапазона 80 метров.
Допустимые значения: 3,500 – 3,999 МГц (шаг 1
Кгц)
Значение по умолчанию: 3,500 МГц
107 SCP 5.0 FI
Функция: Устанавливает начальную частоту
сканирования в режиме FIX просмотра формы
сигнала при прослушивании диапазона 60 метров.
Допустимые значения: 5,250 – 5,4999 МГц (шаг 1
Кгц)
Значение по умолчанию: 5,250 МГц
108 SCP 7.0 FI
Функция: Устанавливает начальную частоту
сканирования в режиме FIX просмотра формы
сигнала при прослушивании диапазона 40 метров.
Допустимые значения: 7,000 – 7,299 МГц (шаг 1
Кгц)
Значение по умолчанию: 7,000 МГц
109 SCP 10.1 FI
Функция: Устанавливает начальную частоту
сканирования в режиме FIX просмотра формы
сигнала при прослушивании диапазона 30 метров.
Допустимые значения: (1)0,100 – (1)0,149 МГц
(шаг 1 Кгц)
Значение по умолчанию: (1)0.100 МГц
Стр.122 FT-2000 Руководство по эксплуатации
Перевод UA2FM - 2007
