ФУНКЦИИ ДЛЯ УДОБСТВА РАБОТЫ В РЕЖИМЕ CW
Функция CW Reverse (изменение боковой полосы)
Если вы испытываете помехи приему, которые нельзя полностью устранить, можно попытаться
переключиться на противоположную боковую полосу. Этот прием может перевести частоту помехи в такое
направление, при котором от нее будет возможно отстроиться.
1. Для начала рассмотрим обычный пример, в
котором вы установили режим излучения CW (по
умолчанию с верхней боковой полосой USB) на
приемнике основного VFO-A.
2. Чтобы убедиться в выборе VFO-
A, вновь нажмите клавишу
[CW]. Индикатор "LSB" начнет
мигать в течение трех секунд,
обозначая выбор нижней
боковой полосы.
3. В режиме двойного приема Dual
Receive нажмите клавишу [B],
затем (в течение пяти секунд)
нажмите клавишу [CW], чтобы
включить функцию CW Reverse
на приемнике вспомогательного
VFO-B точно так же, как и на основном
приемнике.
4. Вновь нажмите клавишу [CW], чтобы вернуться в
обычный режим приема на верхней боковой
полосе (USB) и отменить функцию CW Reverse
(индикатор USB будет мигать в течение трех
секунд).
Замечания:
o Если включена функция CW Reverse, графический
индикатор настройки одновременно также
переключится в соответствии со своей
индикацией.
o Если тон входного сигнала настроен правильно, в
центре графического индикатора загорается
красный сигнал, независимо от того, включена или
выключена функция CW Reverse.

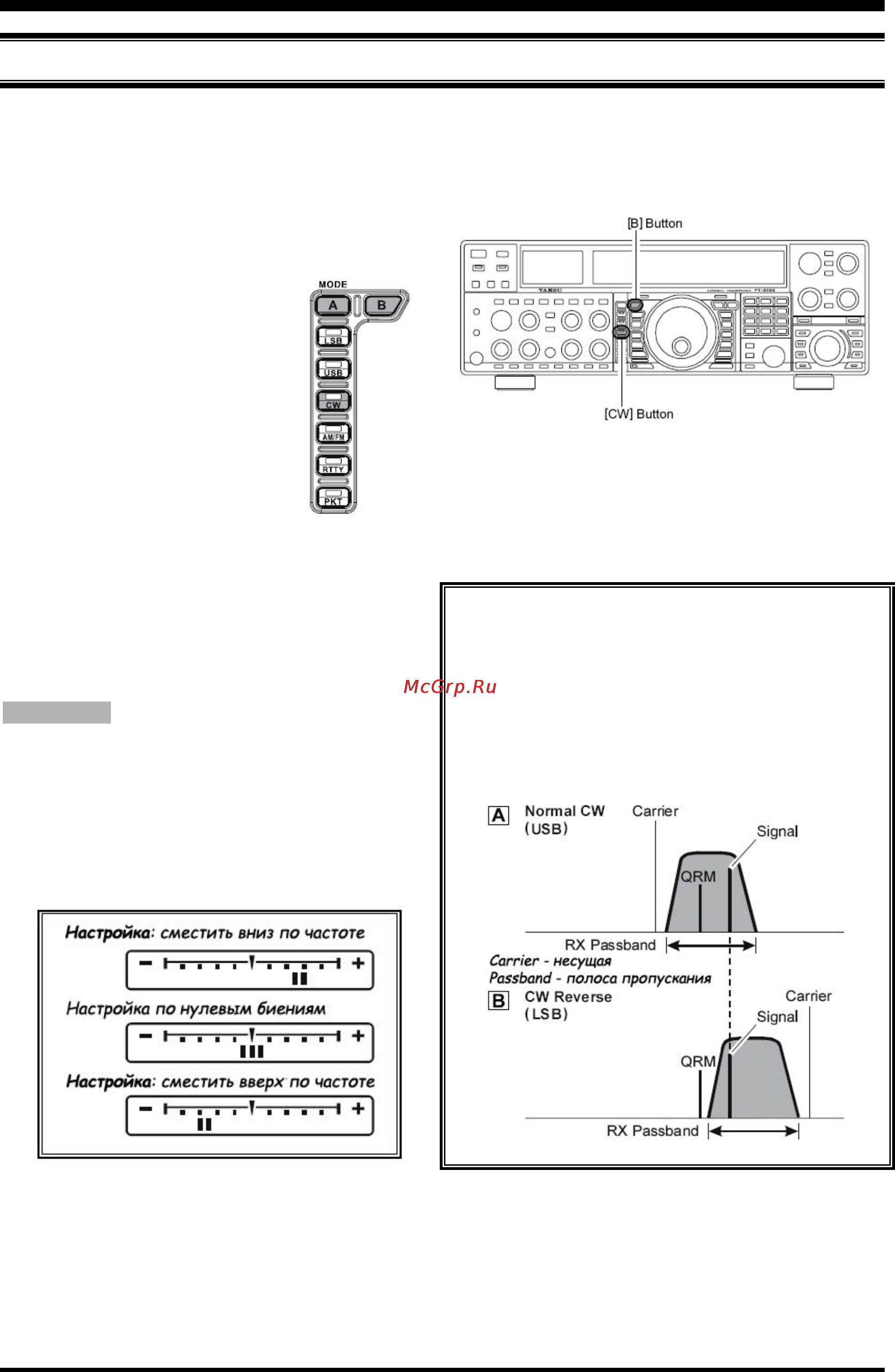

На рисунке А приведен пример приема CW сигнала
с использованием верхней боковой полосы (USB).
На рисунке В включена функция CW Reverse, чтобы
использовать нижнюю боковую полосу (LSB) для
удаления помехи.
Положительный эффект переключения боковых
полос четко виден на данном примере.
Стр.82 FT-2000 Руководство по эксплуатации
Перевод UA2FM - 2007
