• Ha a munkadarab saját tömege nem biztosít stabil helyzetet,
rögzíteni kell
• Ne érintse meg a csiszolószerszámokat, míg ki nem hűltek.
• Ne gyakoroljon oldalirányú nyomást a csiszoló- vagy
vágótárcsára.
• Ne vágjon olyan munkadarabokat, amelyek vastagsága
nagyobb, mint a vágótárcsa vágási mélysége.
• A gyorsrögzítő gyűrű használata esetén meg kell győződni
arról, hogy az orsón ülő belső gyűrűn meg van-e a gumi
o-ring, illetve ennek az o-ringnek az épségéről. Gondoskodni
kell arról is, hogy a külső és a belső gyűrű felületei tiszták
legyenek.
• A gyorsrögzítő gyűrűt kizárólag csiszoló- és vágótárcsákhoz
alkalmazza. Kizárólag sérülésmentes, jól működő gyűrűket
használjon.
• Ha az indítókapcsoló bekapcsolt helyzetében pillanatnyi
hálózati áramkimaradás következik be, vagy ebben az
állapotban történik meg a hálózati csatlakozó kihúzása,
újraindítás előtt az indítókapcsoló reteszelését oldani kell, és
kikapcsolt helyzetbe kell állítani.
FIGYELEM: A berendezés beltéri alkalmazásra szolgál.
Az önmagában is biztonságos szerkezeti felépítés, a biztonsági
megoldások és a kiegészítő védőfelszerelések alkalmazása
mellett is mindig jelen marad a munkavégzés közben
bekövetkező balesetek elenyésző veszélye.

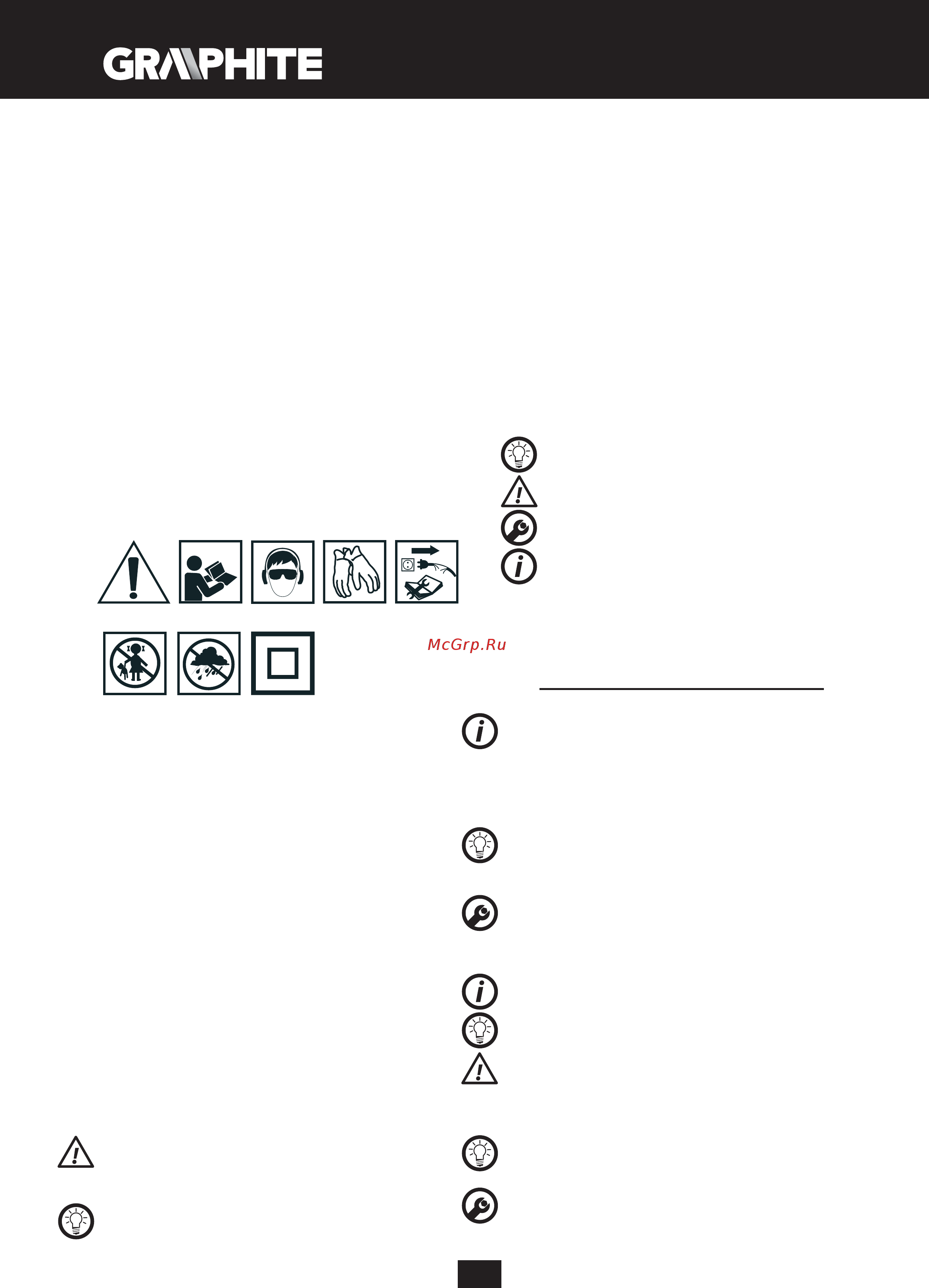

Az alkalmazott jelzések magyarázata.
12345
678
1. Figyelem, legyen különösen óvatos!
2. Olvassa el a használati utasítást, tartsa be a benne található
gyelmeztetéseket és biztonsági szabályokat!
3. Alkalmazza az egyéni védőeszközöket (védőszemüveget,
hallásvédő eszközt)!
4. Viseljen védőkesztyűt!
5. Karbantartás, javítás megkezdése előtt húzza ki a hálózati
csatlakozódugót az aljzatból!
6. Gyerekek elől elzárandó!
7. Csapadéktól védendő!
8. II. szigetelési osztály
FELÉPÍTÉSE ÉS RENDELTETÉSE
A sarokcsiszoló a II. szigetelési osztályba sorolt elektromos kézi
szerszám. A berendezés meghajtását egyfázisú, kommutátoros
elektromotor végzi, amely forgási sebességének csökkentéséről
fogaskerék-áttételes szöghajtómű gondoskodik. Vágásra és
csiszolásra alkalmazható. Ez a fajta elektromos kézi szerszám széles
körben használatos fémfelületek sorjázására, hegesztési varratok
megmunkálására, vékonyfalú csövek, kisebb fémidomok vágására s.
í. t. Megfelelő tartozék alkalmazásával a sarokcsiszoló alkalmazható
nem csak vágásra és csiszolásra, hanem pl. rozsda vagy festékrétegek
eltávolítására is.
Felhasználási területe kiterjed a széles értelemben vett, és nem
csak fémek felhasználásával folytatott szerkezetépítési és javítási
munkálatokra. A sarokcsiszoló alkalmazható építőipari anyagok, pl.
tégla, térkő, kerámialapok, stb. vágására és csiszolására is.
A szerszám kizárólag száraz üzemben használható, polírozásra
nem alkalmas.
Tilos az elektromos szerszámot rendeltetésétől eltérő célra
alkalmazni.
Rendeltetésétől eltérő használat.
Ɣ Tilos az azbesztet tartalmazó anyagok megmunkálása. Az
azbeszt rákos megbetegedést okozhat.
Ɣ Tilos, olyan anyagokat megmunkálni, melyek poralakja
könnyen éghető vagy robbanékony. Az elektromos szerszám
használata során keletkező szikrák belobbanthatják a keletkező
gőzöket.
Ɣ Csiszoláshoz vágásra szolgáló tárcsa nem használható. A
vágókorongok az élükkel dolgoznak és vágókorong oldallapjával
való csiszolás annak sérüléséhez vezethet, ami pedig a kezelő
sérülésének veszélyét válthatja ki.
AZ ÁBRÁK ÁTTEKINTÉSE
Az alábbi számozás a gép elemeinek a jelen használati utasítás ábrái
szerinti jelöléseit követi.
1. Orsózár gomb
2. Indítókapcsoló
3. Pótmarkolat
4. Tárcsa védőborítás
5. Külső rögzítőgyűrű
6. Belső rögzítőgyűrű
* Előfordulhatnak különbségek a termék és az ábrák között.
AZ ALKALMAZOTT PIKTOGRAMOK LEÍRÁSA
FIGYELEM
FIGYELMEZTETÉS
ÖSSZESZERELÉS / BEÁLLÍTÁS
INFORMÁCIÓ
FELSZERELÉS ÉS TARTOZÉKOK
1. Tárcsa védőborítás - 1 db
2. Speciális kulcs - 1 db
3. Pótmarkolat - 1 db
FELKÉSZÍTÉS AZ ÜZEMBEHELYEZÉSRE
A SEGÉDMARKOLAT FELSZERELÉSE
A (3) segédmarkolatot a sarokcsiszoló fejrészén található furatok
egyikébe kell szerelni. Ajánlott a segédmarkolat használata a
sarokcsiszolóhoz. Ha a sarokcsiszolót munka közben két kézzel tartja
(kihasználva a segédmarkolatot), kisebb lesz a kockázata a forgó
tárcsa vagy kefe megérintésének kezével, illetve a sérülés veszélye
visszarúgás esetén.
A TÁRCSA VÉDŐBORÍTÁSÁNAK FELSZERELÉSE ÉS BEÁLLÍTÁSA
A tárcsa védőborítása védi a kezelőt a szikrák és a röppenő
darabok ellen, valamint a munkaeszköz megérintésétől. Mindig
fel kell szerelni, és oda kell gyelni arra, hogy a kezelő felőli
oldalon takarjon.
Ɣ Helyezze fel úgy a (4) tárcsa védőborítást, hogy a védőborítás
kiálló része beilleszkedjen a sarokcsiszoló áttételének házán
található bevágásba.
Ɣ Állítsa a védőborítást a kívánt helyzetbe.
Ɣ Erőteljesen húzza meg a rőgzítőcsavart.
A védőborítás leszerelése és beszabályozása a felszerelés lépéseinek
fordított sorrendben való elvégzésével történik.
SZERSZÁMCSERE
A szerszámcseréhez viseljen védőkesztyűt.
Az (1) orsózár gombja kizárólag az orsó rögzítésére szolgál
szerszámbefogás vagy kivétel során. Tilos a forgó tárcsa, a gép
fékezésére használni. Ez a csiszoló károsodásához vezethet és
kezelőjére balesetveszélyes.
A TÁRCSA FELSZERELÉSE
Olyan vágó- vagy csiszolótárcsa esetén, amely 3 mm-nél
vékonyabb, az (5) külső rögzítőgyűrű anyacsavarját lapos
oldalával a tárcsa felé kell felcsavarni (B. ábra).
Ɣ Nyomja meg az orsózár (1) gombját.
Ɣ Helyezze a speciális kulcsot (tartozékként mellékelve) az (5) külső
rögzítőgyűrű furataiba (A. ábra).
