2
Информация об оборудовании
Инструкция по эксплуатации Loganova EN140 - Оставляем за собой право на изменения!
16
2.8.8 Отопительный контур
Вода отопительного контура сначала проходит
через теплообменник охлаждающей жидкости,
затем через теплообменник отработанных газов.

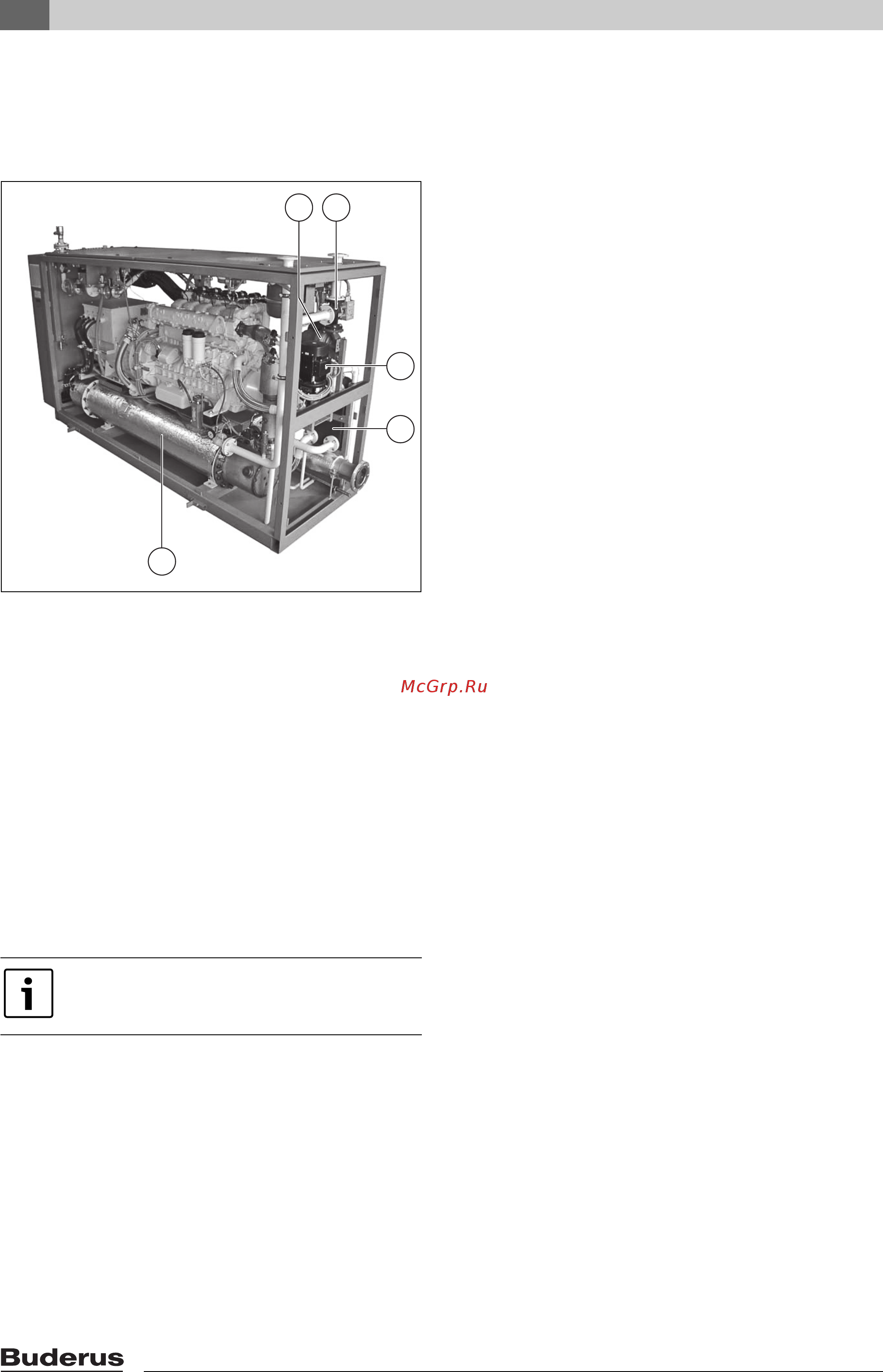

Рис. 3 Отопительный контур и компоненты блок-
ТЭС
1 Насос отопительного контура
2 Трёхходовой клапан регулирования температуры
подающей линии
3 Теплообменник охлаждающей жидкости
двигателя
4 Насос охлаждающей жидкости (скрыт за жгутом
проводов)
5 Теплообменник отработанных газов
Блок-ТЭС комплектуется насосом отопительного
контура. Этот насос устанавливается на обратной
линии отопительного контура перед блок-ТЭС. Как
вариант, для поддержания постоянной
температуры воды отопительного контура можно в
обратную линию установить трёхходовой клапан.
2.8.9 Катализатор отработанных газов
Регулируемый трёхходовой катализатор
предназначен для снижения содержания вредных
веществ в отработанных газах двигателя до
величины, меньшей предельно допустимого
значения по инструкции TA-Luft 2002.
2.8.10 Звукоизоляционная кабина
Звукоизоляция предназначена для снижения
уровня шума. Она охватывает всю блок-ТЭС
кроме электрошкафа. Электрошкаф пристроен с
торцевой стороны к блок-ТЭС.
Конструкция
Звукоизоляционная кабина снижает уровень шума
до 71 дБ(A) ± 2 дБ, измеряемом без преград на
расстоянии 1 м от блок-ТЭС. Звукоизоляционная
кабина образует единую конструкцию с рамой
блок-ТЭС. Внешняя облицовка состоит из
оцинкованных стальных листов s ≥ 1,5 мм,
видимые части имеют порошковое покрытие.
Внутри листы обшиты уплотнённой минеральной
ватой и частично чёрной стеклотканью (s ≥ 60 мм),
которые прижаты оцинкованной металлической
сеткой. Все двери и съёмные боковые стенки и
имеют замки.
Уплотнение рамы комбинированным профилем с
металлической самоклеющейся лентой и
приклеенной пористой резиной.
Петли дверей из оцинкованной стали St 8.8.
Вентиляция
Охлаждающий воздух затягивается сверху
звукоизоляционных дверей из помещения, в
котором установлено оборудование, и проходит
через двери вниз в звукоизоляционную кабину
блок-ТЭС.
Температурный датчик постоянно измеряет
температуру внутри кабины и регулирует частоту
вращения вытяжного вентилятора.
Отводите конденсат из отработанных
газов через устройство нейтрализации.
6 720 643 001-03.1ITL
4
3
21
5
