100
НАРУЖНЫЕ РАЗМЕРЫ, ВЕС И ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ

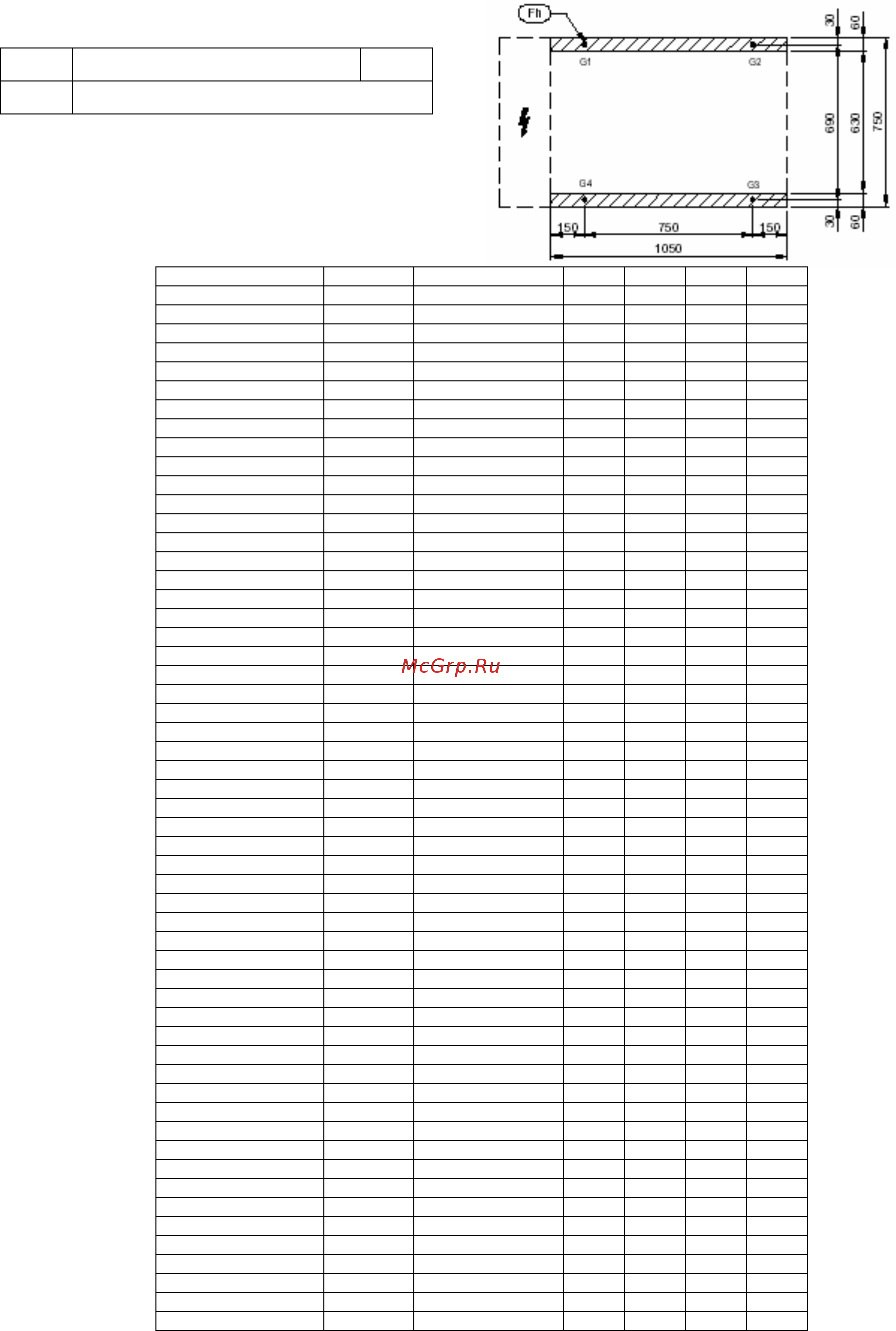

SIGMA 2002 – РАСПОЛОЖЕНИЕ ОПОР - МОДЕЛИ 3.2 – 7.2
Fh ФИКСИРУЮЩИЕ ОТВЕРСТИЯ
∅ 18
G... МЕСТА КРЕПЛЕНИЯ ВИБРОГАСЯЩИХ ОПОР
МОДЕЛЬ ВЕС(кг) ВЕС РАБОЧИЙ (кг) G1(кг) G2(кг) G3(кг) G4(кг)
SIGMA 3.2 379 386 130 71 65 120
SIGMA 4.2 403 412 137 78 71 126
SIGMA 5.2 414 425 136 77 77 135
SIGMA 6.2 447 462 137 87 92 146
SIGMA 7.2 470 488 144 92 98 154
SIGMA/H 3.2 379 386 130 71 65 120
SIGMA/H 4.2 403 412 137 78 71 126
SIGMA/H 5.2 414 425 136 77 77 135
SIGMA/H 6.2 447 462 137 87 92 146
SIGMA/H 7.2 470 488 144 92 98 154
SIGMA/LC 3.2 360 364 134 63 54 113
SIGMA/LC 4.2 380 386 142 68 57 119
SIGMA/LC 5.2 386 393 140 66 60 127
SIGMA/LC 6.2 404 412 142 73 67 130
SIGMA/LC 7.2 422 430 150 75 69 136
SIGMA/LC/HP 3.2 399 405 140 70 65 130
SIGMA/LC/HP 4.2 418 424 147 75 68 134
SIGMA/LC/HP 5.2 423 429 145 73 71 140
SIGMA/LC/HP 6.2 442 449 147 80 78 144
SIGMA/LC/HP 7.2 460 468 155 83 80 150
SIGMA/LC/DC-DS 3.2 385 393 142 67 59 125
SIGMA/LC/DC-DS 4.2 409 419 150 72 64 133
SIGMA/LC/DC-DS 5.2 418 430 148 71 68 143
SIGMA/LC/DC-DS 6.2 448 463 150 79 81 153
SIGMA/LC/DC-DS 7.2 470 487 158 82 85 162
SIGMA/LE 3.2 359 363 125 72 61 105
SIGMA/LE 4.2 379 383 130 79 66 108
SIGMA/LE 5.2 382 389 126 79 71 113
SIGMA/LE 6.2 408 418 128 88 82 120
SIGMA/LE 7.2 426 437 134 92 86 125
SIGMA/LE/HP 3.2 395 402 128 80 75 119
SIGMA/LE/HP 4.2 413 419 133 87 78 121
SIGMA/LE/HP 5.2 417 424 130 86 83 125
SIGMA/LE/HP 6.2 435 442 133 91 89 129
SIGMA/LE/HP 7.2 453 461 139 96 92 134
SIGMA/LE/DC-DS 3.2 385 392 133 75 67 117
SIGMA/LE/DC-DS 4.2 408 417 139 83 73 122
SIGMA/LE/DC-DS 5.2 415 425 135 83 79 128
SIGMA/LE/DC-DS 6.2 452 469 137 93 97 142
SIGMA/LE/DC-DS 7.2 475 495 143 99 103 150
SIGMA/HP 3.2 399 409 133 75 73 128
SIGMA/HP 4.2 420 431 140 82 77 132
SIGMA/HP 5.2 428 439 137 81 82 139
SIGMA/HP 6.2 451 464 140 87 91 146
SIGMA/HP 7.2 473 489 147 92 96 154
SIGMA/HP/DS 3.2 405 417 133 76 76 132
SIGMA/HP/DS 4.2 426 439 140 83 80 136
SIGMA/HP/DS 5.2 436 449 137 82 86 144
SIGMA/HP/DS 6.2 460 475 140 88 96 151
SIGMA/HP/DS 7.2 482 498 147 92 100 159
SIGMA/DC-DS 3.2 404 415 138 74 71 132
SIGMA/DC-DS 4.2 432 445 146 81 78 140
SIGMA/DC-DS 5.2 446 462 144 82 85 151
SIGMA/DC-DS 6.2 491 512 145 92 107 168
SIGMA/DC-DS 7.2 518 544 153 98 114 179
