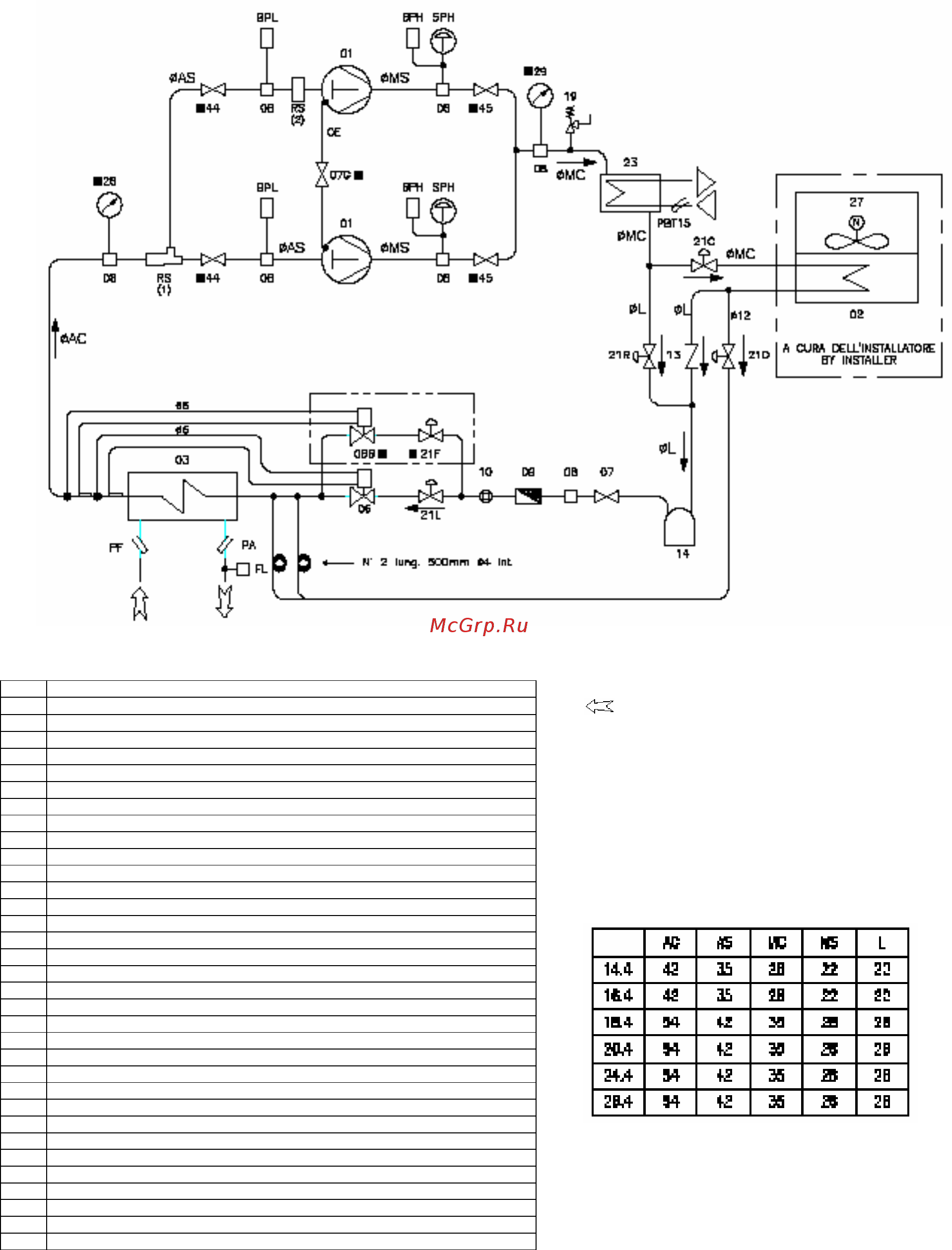

СХЕМА ХОЛОДИЛЬНОГО КОНТУРА
SIGMA 2002/LC/DC – МОДЕЛИ 14.4 – 26.4
НАИМЕНОВАНИЕ
01 КОМПРЕССОР
ВОДА К ПОЛЬЗОВАТЕЛЮ
02 КОНДЕНСАТОР
03 ИСПАРИТЕЛЬ
Y
ВОДА ИЗ РЕКУПЕРАТОРА
06 ТРВ
ОПЦИЯ
О6B НИЗКОТЕМПЕРАТУРНЫЙ ТРВ
(1) ТОЛЬКО ДЛЯ МОД. 14.4 – 18.4
07 ВЕНТИЛЬ ЖИДКОСТНОЙ ЛИНИИ
(2) ТОЛЬКО ДЛЯ МОД. 24.4 С КОМПР. SZ 240
07С ВЕНТИЛЬ МАСЛЯНОЙ ЛИНИИ
08 ЗАРЯДНЫЙ ШТУЦЕР
09 ФИЛЬТР
10 ИНДИКАТОР НАЛИЧИЯ ВЛАГИ (глазок)
13 ОБРАТНЫЙ КЛАПАН ЖИДКОСТНОЙ ЛИНИИ
14 РЕСИВЕР ЖИДКОСТНОЙ
19 ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ
21C СОЛЕНОИДНЫЙ КЛАПАН КОНДЕНСАТОРА
21D СОЛЕНОИДНЫЙ КЛАПАН КОНДЕНСАТОРА ПЕРЕПУСКНОЙ
21F СОЛЕНОИДНЫЙ КЛАПАН ВКЛЮЧЕНИЯ НИЗКОТЕМПЕРАТУРНОГО ТРВ
21L КЛАПАН СОЛЕНОИДНЫЙ
21R СОЛЕНОИДНЫЙ КЛАПАН КОНДЕНСАТОРА-РЕКУПЕРАТОРА
23 ПАРООХЛАДИТЕЛЬ
27 ВЕНТИЛЯТОР ЭЛЕКТРИЧЕСКИЙ
28 МАНОМЕТР НИЗКОГО ДАВЛЕНИЯ
29 МАНОМЕТР ВЫСОКОГО ДАВЛЕНИЯ
44 ЗАПОРНЫЙ ВЕНТИЛЬ НИЗКОГО ДАВЛЕНИЯ
45 ЗАПОРНЫЙ ВЕНТИЛЬ ВЫСОКОГО ДАВЛЕНИЯ
BPH ПРЕОБРАЗОВАТЕЛЬ ВЫСОКОГО ДАВЛЕНИЯ
BPL ПРЕОБРАЗОВАТЕЛЬ НИЗКОГО ДАВЛЕНИЯ
BT15 КАРМАН ДАТЧИКА РЕКУПЕРАТОРА
FL РЕЛЕ ПРОТОКА
OE ЛИНИЯ ВЫРАВНИВАНИЯ МАСЛА
PA КАРМАН ТЕРМОДАТЧИКА ХОЛОДНОЙ ВОДЫ
PF КАРМАН ТЕРМОДАТЧИКА НА ВХОДЕ
RS КЛАПАН ОГРАНИЧИТЕЛЬНЫЙ
SPH РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ
