Blue Box SIGMA 2002 3.2 [95/111] Схема холодильного контура
![Blue Box SIGMA 2002 3.2 [95/111] Схема холодильного контура](/views2/1427509/page95/bg5f.png)

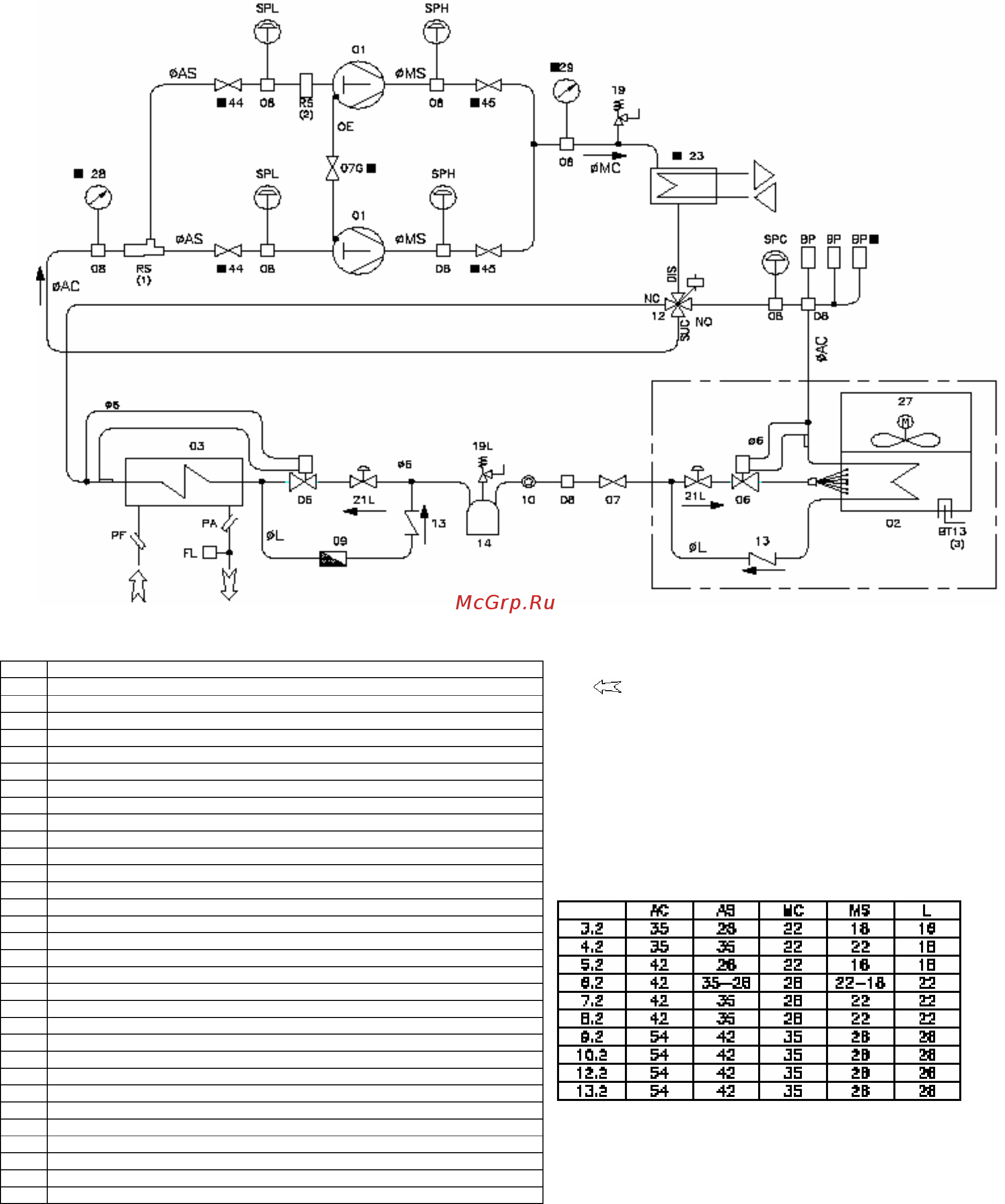

СХЕМА ХОЛОДИЛЬНОГО КОНТУРА
SIGMA 2002/LC/HP – МОДЕЛИ 3.2 – 13.2
НАИМЕНОВАНИЕ
01 КОМПРЕССОР
ВОДА К ПОЛЬЗОВАТЕЛЮ
02 КОНДЕНСАТОР
03 ИСПАРИТЕЛЬ
Y
ВОДА ИЗ РЕКУПЕРАТОРА
06 ТРВ
ОПЦИЯ
07 ВЕНТИЛЬ ЖИДКОСТНОЙ ЛИНИИ
(1) ТОЛЬКО ДЛЯ МОД. 3.2 – 9.2
07С ВЕНТИЛЬ МАСЛЯНОЙ ЛИНИИ
(2) ТОЛЬКО ДЛЯ МОД. 12.2 С КОМПР. SZ 240
08 ЗАРЯДНЫЙ ШТУЦЕР
(3) ВЫНОСНОЙ КОНДЕНСАТОР ОТ BLUE BOX
09 ФИЛЬТР
10 ИНДИКАТОР НАЛИЧИЯ ВЛАГИ (глазок)
12 КЛАПАН РЕВЕРСА ЦИКЛА
13 ОБРАТНЫЙ КЛАПАН ЖИДКОСТНОЙ ЛИНИИ
14 РЕСИВЕР ЖИДКОСТНОЙ
19 ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ
19L ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН ЖИДКОСТНОГО РЕСИВЕРА
21L КЛАПАН СОЛЕНОИДНЫЙ
23 ПАРООХЛАДИТЕЛЬ
27 ВЕНТИЛЯТОР ЭЛЕКТРИЧЕСКИЙ
28 МАНОМЕТР НИЗКОГО ДАВЛЕНИЯ
29 МАНОМЕТР ВЫСОКОГО ДАВЛЕНИЯ
44 ЗАПОРНЫЙ ВЕНТИЛЬ НИЗКОГО ДАВЛЕНИЯ
45 ЗАПОРНЫЙ ВЕНТИЛЬ ВЫСОКОГО ДАВЛЕНИЯ
BP ПРЕОБРАЗОВАТЕЛЬ ДАВЛЕНИЯ
BT13 ДАТЧИК ТЕРМОСТАТА ТЕПЛООБМЕННИКА
FL РЕЛЕ ПРОТОКА
OE ЛИНИЯ ВЫРАВНИВАНИЯ МАСЛА
PA КАРМАН ТЕРМОДАТЧИКА ХОЛОДНОЙ ВОДЫ
PF КАРМАН ТЕРМОДАТЧИКА НА ВХОДЕ
RS КЛАПАН ОГРАНИЧИТЕЛЬНЫЙ
SPC РЕЛЕ РАЗМОРОЗКИ ВЫСОКОГО ДАВЛЕНИЯ
SPH РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ
SPL РЕЛЕ НИЗКОГО ДАВЛЕНИЯ
95
