![Blue Box SIGMA 2002 3.2 [88/111] Схема холодильного контура](/img/pdf.png)
Blue Box SIGMA 2002 3.2 [88/111] Схема холодильного контура
![Blue Box SIGMA 2002 3.2 [88/111] Схема холодильного контура](/views2/1427509/page88/bg58.png)

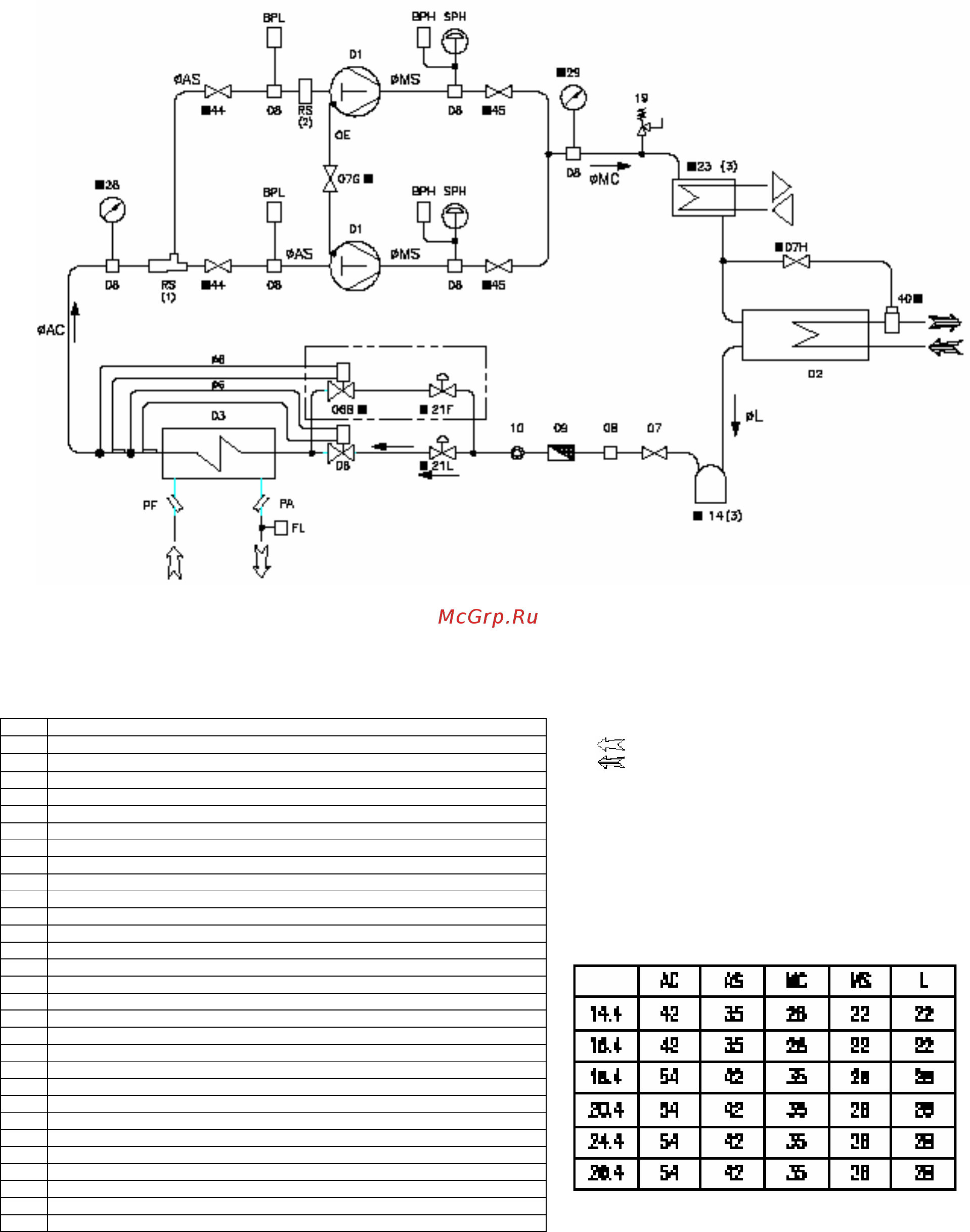

СХЕМА ХОЛОДИЛЬНОГО КОНТУРА
SIGMA 2002 - SIGMA 2002/DC - МОДЕЛИ 14.4 - 26.4
НАИМЕНОВАНИЕ
01 КОМПРЕССОР
ВОДА К ПОЛЬЗОВАТЕЛЮ
02 КОНДЕНСАТОР
ВОДА ИСТОЧНИКА
03 ИСПАРИТЕЛЬ
Y
ВОДА ИЗ РЕКУПЕРАТОРА
06 ТРВ
О6B НИЗКОТЕМПЕРАТУРНЫЙ ТРВ
ОПЦИЯ
07 ВЕНТИЛЬ ЖИДКОСТНОЙ ЛИНИИ
07С ВЕНТИЛЬ МАСЛЯНОЙ ЛИНИИ
(1) ТОЛЬКО ДЛЯ МОД. 3.2 – 9.2
07H ВЕНТИЛЬ КАПИЛЛЯРНОЙ ТРУБКИ
08 ЗАРЯДНЫЙ ШТУЦЕР
(2) ТОЛЬКО ДЛЯ МОД. 12.2 С КОМПР. SZ 240
09 ФИЛЬТР
10 ИНДИКАТОР НАЛИЧИЯ ВЛАГИ (глазок)
(3) ВАРИАНТ DC
14 РЕСИВЕР ЖИДКОСТНОЙ
19 ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ
21F СОЛЕНОИДНЫЙ КЛАПАН ВКЛЮЧЕНИЯ НИЗКОТЕМПЕРАТУРНОГО ТРВ
21L КЛАПАН СОЛЕНОИДНЫЙ
23 ПАРООХЛАДИТЕЛЬ
28 МАНОМЕТР НИЗКОГО ДАВЛЕНИЯ
29 МАНОМЕТР ВЫСОКОГО ДАВЛЕНИЯ
40 ПРЕССОСТАТ
44 ЗАПОРНЫЙ ВЕНТИЛЬ НИЗКОГО ДАВЛЕНИЯ
45 ЗАПОРНЫЙ ВЕНТИЛЬ ВЫСОКОГО ДАВЛЕНИЯ
BPH ПРЕОБРАЗОВАТЕЛЬ ВЫСОКОГО ДАВЛЕНИЯ
BPL ПРЕОБРАЗОВАТЕЛЬ НИЗКОГО ДАВЛЕНИЯ
FL РЕЛЕ ПРОТОКА
OE ЛИНИЯ ВЫРАВНИВАНИЯ МАСЛА
PA КАРМАН ТЕРМОДАТЧИКА ХОЛОДНОЙ ВОДЫ
PF КАРМАН ТЕРМОДАТЧИКА НА ВХОДЕ
RS КЛАПАН ОГРАНИЧИТЕЛЬНЫЙ
SPH РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ
88
