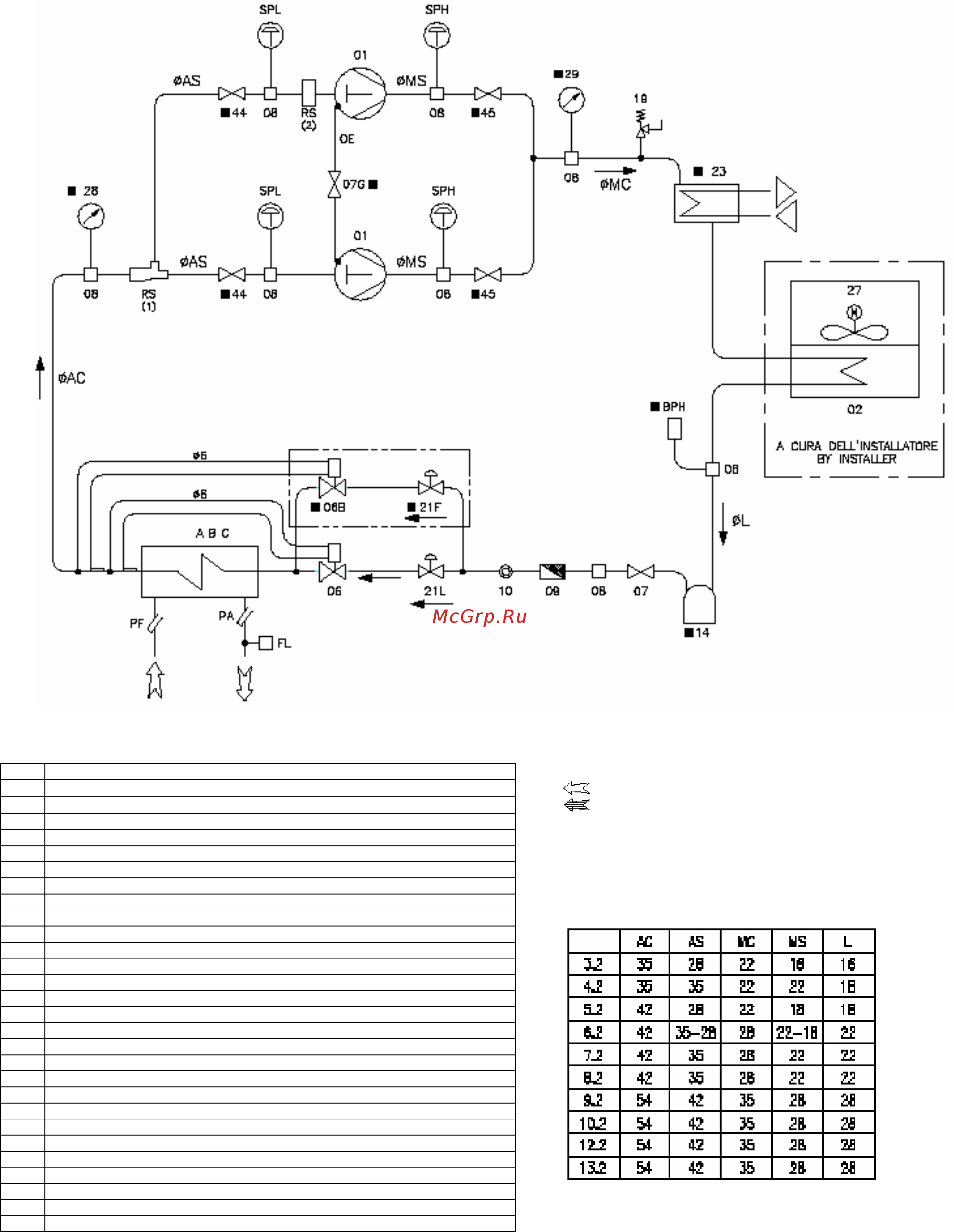

СХЕМА ХОЛОДИЛЬНОГО КОНТУРА
SIGMA 2002/LC – МОДЕЛИ 3.2 – 13.2
НАИМЕНОВАНИЕ
01 КОМПРЕССОР
ВОДА К ПОЛЬЗОВАТЕЛЮ
02 КОНДЕНСАТОР
ВОДА ИЗ ИСТОЧНИКА
03 ИСПАРИТЕЛЬ
Y
ВОДА ИЗ РЕКУПЕРАТОРА
06 ТРВ
ОПЦИЯ
О6B НИЗКОТЕМПЕРАТУРНЫЙ ТРВ
(1) ТОЛЬКО ДЛЯ МОД. 3.2 – 9.2
07 ВЕНТИЛЬ ЖИДКОСТНОЙ ЛИНИИ
(2) ТОЛЬКО ДЛЯ МОД. 12.2 С КОМПР. SZ 240
07С ВЕНТИЛЬ МАСЛЯНОЙ ЛИНИИ
08 ЗАРЯДНЫЙ ШТУЦЕР
09 ФИЛЬТР
10 ИНДИКАТОР НАЛИЧИЯ ВЛАГИ (глазок)
14 РЕСИВЕР ЖИДКОСТНОЙ
19 ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ
21F СОЛЕНОИДНЫЙ КЛАПАН ВКЛЮЧЕНИЯ НИЗКОТЕМПЕРАТУРНОГО ТРВ
21L КЛАПАН СОЛЕНОИДНЫЙ
23 ПАРООХЛАДИТЕЛЬ
27 ВЕНТИЛЯТОР ЭЛЕКТРИЧЕСКИЙ
28 МАНОМЕТР НИЗКОГО ДАВЛЕНИЯ
29 МАНОМЕТР ВЫСОКОГО ДАВЛЕНИЯ
44 ЗАПОРНЫЙ ВЕНТИЛЬ НИЗКОГО ДАВЛЕНИЯ
45 ЗАПОРНЫЙ ВЕНТИЛЬ ВЫСОКОГО ДАВЛЕНИЯ
BPH ПРЕОБРАЗОВАТЕЛЬ ВЫСОКОГО ДАВЛЕНИЯ
FL РЕЛЕ ПРОТОКА
OE ЛИНИЯ ВЫРАВНИВАНИЯ МАСЛА
PA КАРМАН ТЕРМОДАТЧИКА ХОЛОДНОЙ ВОДЫ
PF КАРМАН ТЕРМОДАТЧИКА НА ВХОДЕ
RS КЛАПАН ОГРАНИЧИТЕЛЬНЫЙ
SPH РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ
SPL РЕЛЕ НИЗКОГО ДАВЛЕНИЯ
