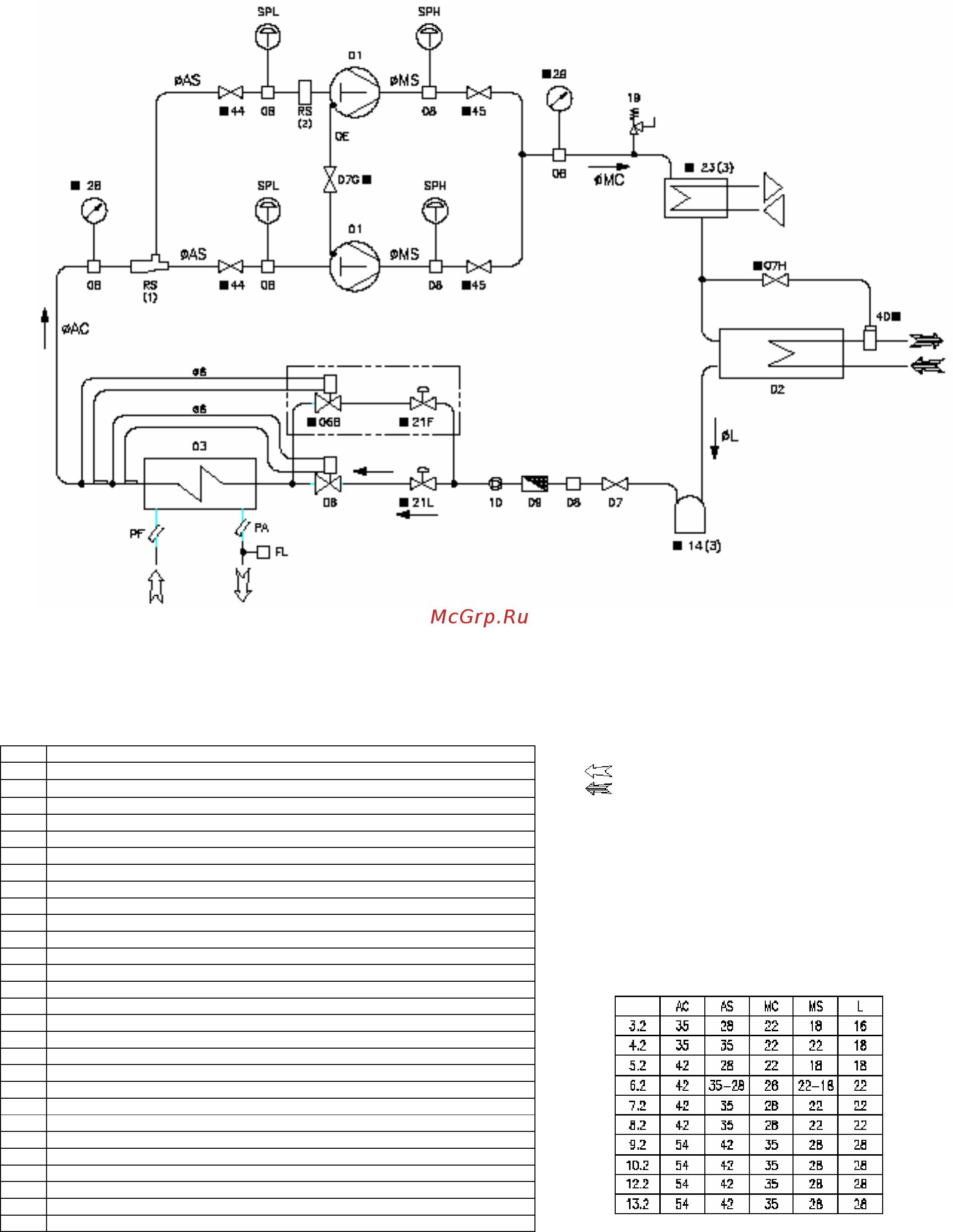

СХЕМА ХОЛОДИЛЬНОГО КОНТУРА
SIGMA 2002 - SIGMA 2002/DC - МОДЕЛИ 3.2 - 13.2
НАИМЕНОВАНИЕ
01 КОМПРЕССОР
ВОДА К ПОЛЬЗОВАТЕЛЮ
02 КОНДЕНСАТОР
ВОДА ИСТОЧНИКА
03 ИСПАРИТЕЛЬ
Y
ВОДА ИЗ РЕКУПЕРАТОРА
06 ТРВ
О6B НИЗКОТЕМПЕРАТУРНЫЙ ТРВ
ОПЦИЯ
07 ВЕНТИЛЬ ЖИДКОСТНОЙ ЛИНИИ
07С ВЕНТИЛЬ МАСЛЯНОЙ ЛИНИИ
(1) ТОЛЬКО ДЛЯ МОД. 3.2 – 9.2
07H ВЕНТИЛЬ КАПИЛЛЯРНОЙ ТРУБКИ
08 ЗАРЯДНЫЙ ШТУЦЕР
(2) ТОЛЬКО ДЛЯ МОД. 12.2 С КОМПР. SZ 240
09 ФИЛЬТР
10 ИНДИКАТОР НАЛИЧИЯ ВЛАГИ (глазок)
(3) ВАРИАНТ DC
19 ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ
14 РЕСИВЕР ЖИДКОСТНОЙ
21F СОЛЕНОИДНЫЙ КЛАПАН ВКЛЮЧЕНИЯ НИЗКОТЕМПЕРАТУРНОГО ТРВ
21L КЛАПАН СОЛЕНОИДНЫЙ
23 ПАРООХЛАДИТЕЛЬ / КОНДЕНСАТОР-РЕКУПЕРАТОР
28 МАНОМЕТР НИЗКОГО ДАВЛЕНИЯ
29 МАНОМЕТР ВЫСОКОГО ДАВЛЕНИЯ
40 ПРЕССОСТАТ
44 ЗАПОРНЫЙ ВЕНТИЛЬ НИЗКОГО ДАВЛЕНИЯ
45 ЗАПОРНЫЙ ВЕНТИЛЬ ВЫСОКОГО ДАВЛЕНИЯ
FL РЕЛЕ ПРОТОКА
OE ЛИНИЯ УРАВНИТЕЛЬНАЯ МАСЛЯНАЯ
PA КАРМАН ТЕРМОДАТЧИКА ХОЛОДНОЙ ВОДЫ
PF КАРМАН ТЕРМОДАТЧИКА НА ВХОДЕ
RS ОГРАНИЧИТЕЛЬНЫЙ КЛАПАН
SPH РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ
SPL РЕЛЕ НИЗКОГО ДАВЛЕНИЯ
87
