Blue Box SIGMA 2002 3.2 [7/111] Модельный ряд
![Blue Box SIGMA 2002 3.2 [7/111] Модельный ряд](/views2/1427509/page7/bg7.png)

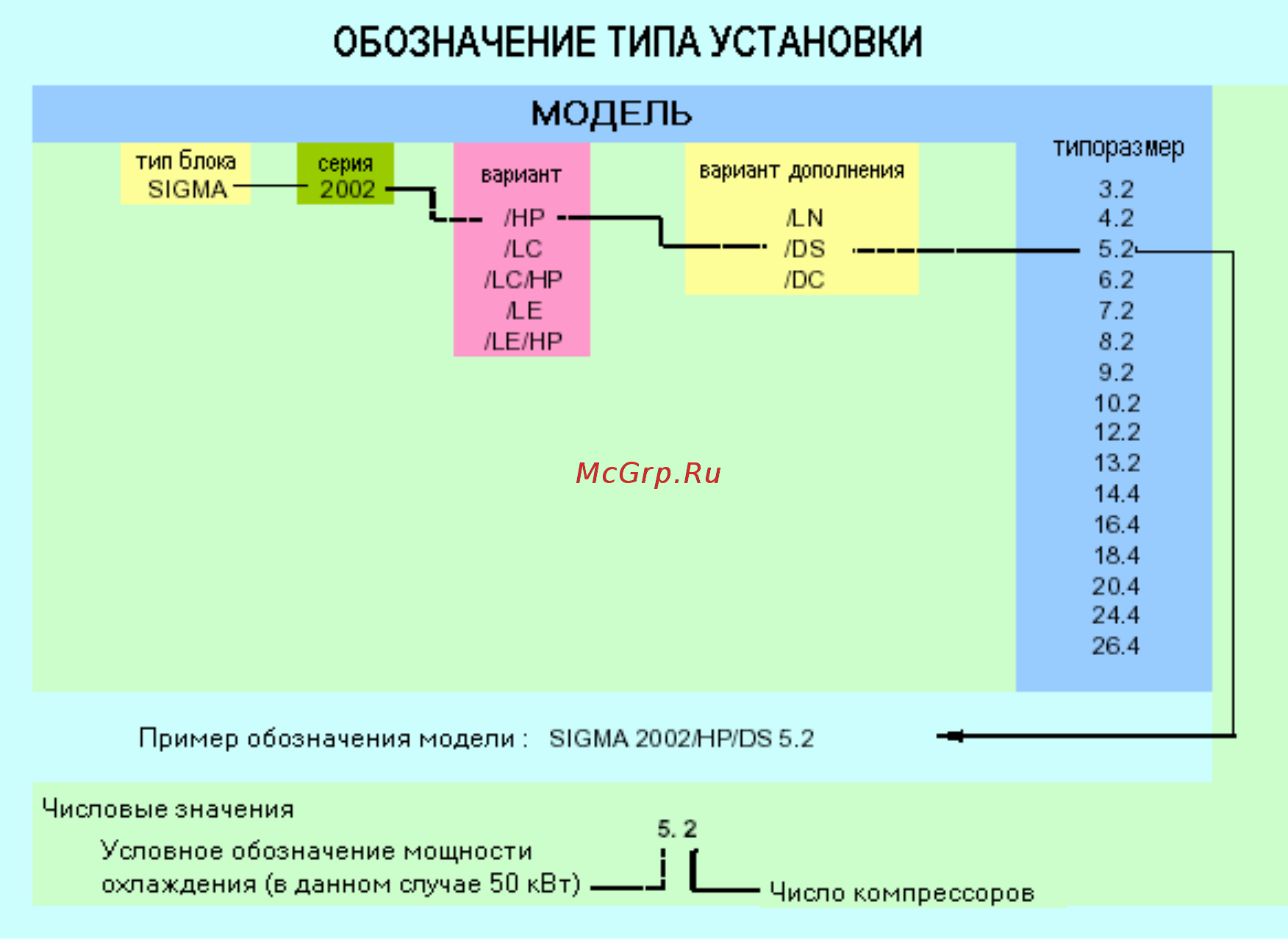

МОДЕЛЬНЫЙ РЯД
Чиллеры с водяным охлаждением SIGMA 2002 предназначены для внутреннего монтажа и
выпускаются различной мощности в диапазоне от 42 до 297 кВт.
7
