107
НАРУЖНЫЕ РАЗМЕРЫ, ВЕС И ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ

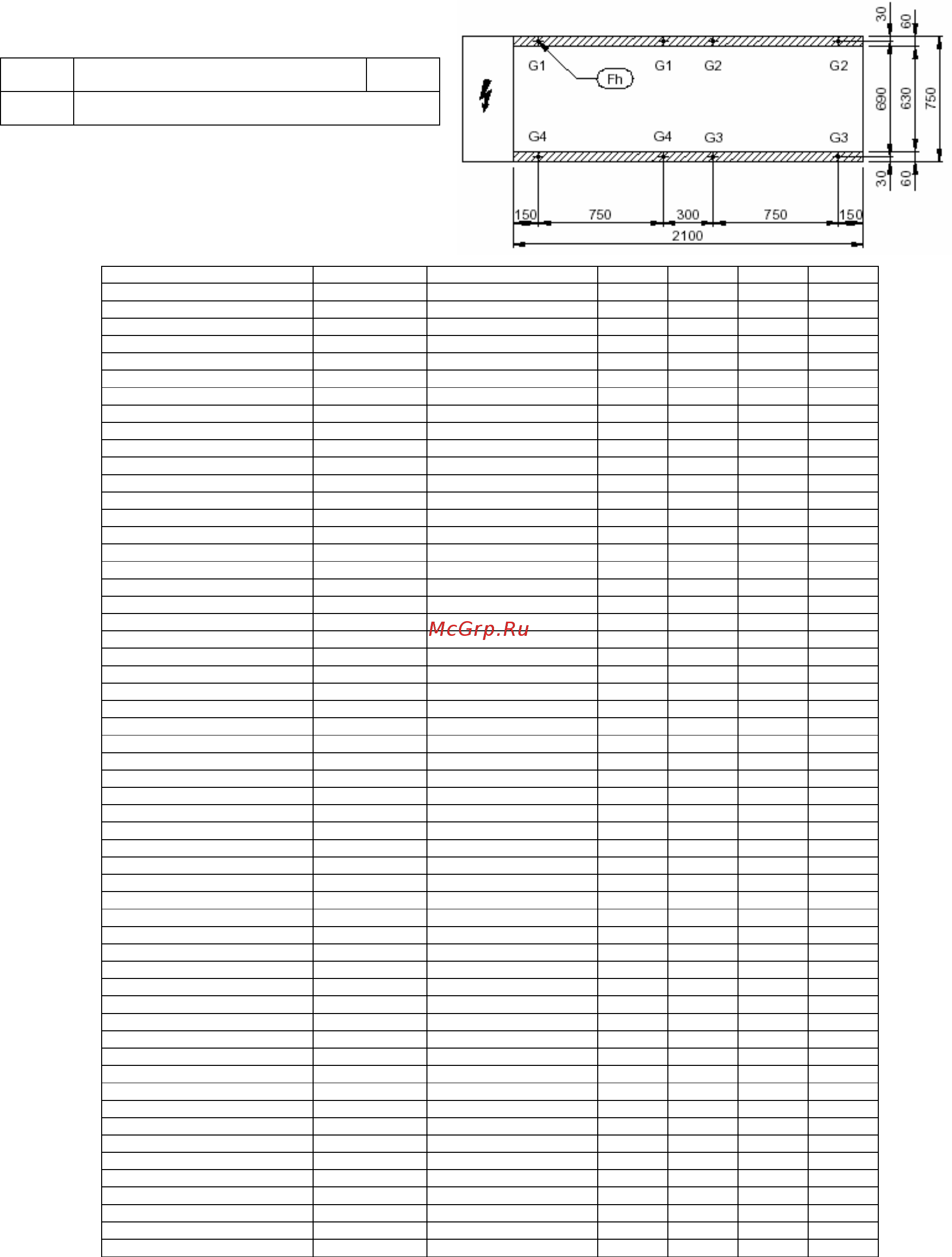

SIGMA 2002 – РАСПОЛОЖЕНИЕ ОПОР - МОДЕЛИ 16.4 – 26.4
Fh ФИКСИРУЮЩИЕ ОТВЕРСТИЯ
∅ 18
G... МЕСТА КРЕПЛЕНИЯ ВИБРОГАСЯЩИХ ОПОР
МОДЕЛЬ ВЕС(кг) ВЕС РАБОЧИЙ (кг) G1(кг) G2(кг) G3(кг) G4(кг)
SIGMA 16.4 928 966 147 89 93 154
SIGMA 18.4 1069 1116 175 100 103 180
SIGMA 20.4 1210 1262 189 125 126 191
SIGMA 24.4 1226 1286 191 127 130 195
SIGMA 26.4 1270 1340 194 131 139 206
SIGMA/H 16.4 928 966 147 89 93 154
SIGMA/H 18.4 1069 1116 175 100 103 180
SIGMA/H 20.4 1210 1262 189 125 126 191
SIGMA/H 24.4 1226 1286 191 127 130 195
SIGMA/H 26.4 1270 1340 194 131 139 206
SIGMA/LC 16.4 843 860 141 80 76 133
SIGMA/LC 18.4 975 1000 165 95 87 153
SIGMA/LC 20.4 1098 1124 184 112 100 166
SIGMA/LC 24.4 1106 1136 186 112 101 169
SIGMA/LC 26.4 1130 1162 189 112 104 176
SIGMA/LC/HP 16.4 878 898 146 85 80 138
SIGMA/LC/HP 18.4 1023 1048 172 101 93 158
SIGMA/LC/HP 20.4 1146 1174 191 118 106 172
SIGMA/LC/HP 24.4 1154 1182 192 118 107 174
SIGMA/LC/HP 26.4 1314 1376 193 142 150 203
SIGMA/LC/DC-DS 16.4 953 992 156 92 92 156
SIGMA/LC/DC-DS 18.4 1094 1142 181 107 105 178
SIGMA/LC/DC-DS 20.4 1235 1288 201 126 122 195
SIGMA/LC/DC-DS 24.4 1251 1310 203 127 125 200
SIGMA/LC/DC-DS 26.4 1295 1362 208 129 132 212
SIGMA/LE 16.4 851 876 136 88 84 130
SIGMA/LE 18.4 974 998 161 98 91 149
SIGMA/LE 20.4 1106 1136 173 124 113 158
SIGMA/LE 24.4 1114 1148 173 126 116 159
SIGMA/LE 26.4 1134 1176 173 130 122 163
SIGMA/LE/HP 16.4 878 898 141 90 85 133
SIGMA/LE/HP 18.4 1023 1046 168 104 96 155
SIGMA/LE/HP 20.4 1146 1170 180 128 115 162
SIGMA/LE/HP 24.4 1154 1184 180 130 118 164
SIGMA/LE/HP 26.4 1178 1212 180 134 125 167
SIGMA/LE/DC-DS 16.4 960 1004 151 99 100 152
SIGMA/LE/DC-DS 18.4 1093 1142 177 111 109 174
SIGMA/LE/DC-DS 20.4 1243 1302 191 138 135 187
SIGMA/LE/DC-DS 24.4 1259 1322 191 140 140 190
SIGMA/LE/DC-DS 26.4 1299 1374 193 146 150 198
SIGMA/HP 16.4 930 964 149 88 91 154
SIGMA/HP 18.4 1080 1124 177 101 103 181
SIGMA/HP 20.4 1212 1260 191 124 124 191
SIGMA/HP 24.4 1228 1282 192 126 128 195
SIGMA/HP 26.4 1276 1338 195 130 138 206
SIGMA/HP/DS 16.4 985 1030 150 92 104 169
SIGMA/HP/DS 18.4 1135 1190 178 105 116 196
SIGMA/HP/DS 20.4 1275 1338 193 129 139 208
SIGMA/HP/DS 24.4 1291 1356 194 130 142 212
SIGMA/HP/DS 26.4 1339 1414 197 135 152 223
SIGMA/DC-DS 16.4 1037 1096 162 100 109 177
SIGMA/DC-DS 18.4 1188 1258 191 112 121 205
SIGMA/DC-DS 20.4 1347 1428 207 139 148 220
SIGMA/DC-DS 24.4 1371 1460 208 142 154 226
SIGMA/DC-DS 26.4 1435 1540 213 148 167 242
