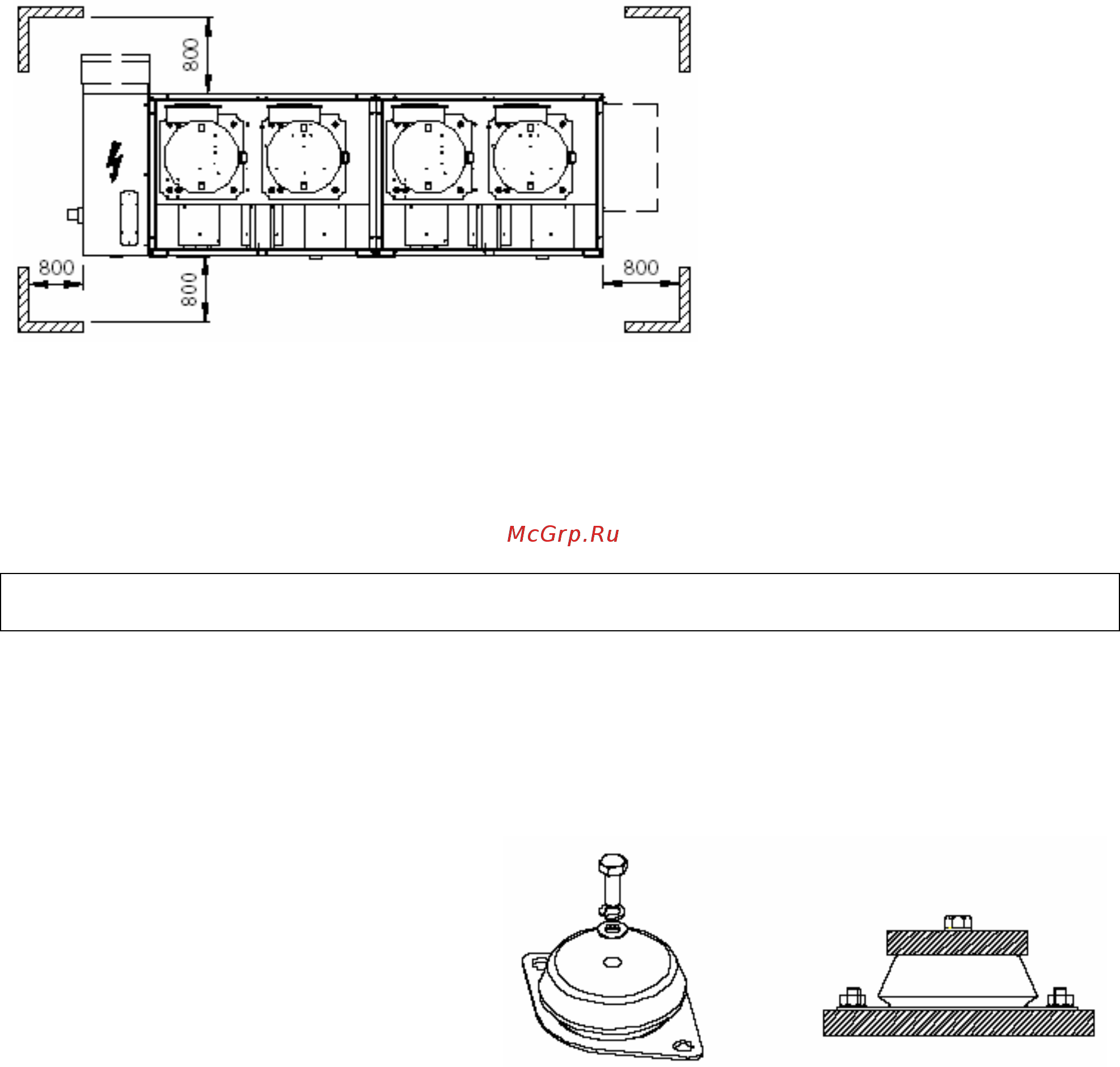

6. МОНТАЖ
6.1 МОНТАЖНЫЕ ЗАЗОРЫ (СВОБОДНОЕ ПРОСТРАНСТВО)
минимальные расстояния для установок всех типов:
- По длинной стороне: 800 мм для возможности подключения водяных коммуникаций и
обслуживания;
- Спереди: 800 мм для доступа к электрощиту;
- От задней стенки: 80 мм для возможности обслуживания;
- Над установкой: 1000 мм
лощающие опоры с пружинным или резиновым демпфером. Резиновые опоры
екомендуется использовать при установке машины на фундамент или на грунтовой пол, пружинные
– при установке на промежуточное основание (фальшпол).
Виброгасящие опоры следует установить заранее, перед постановкой
блока.
6.1 ВИБРОГАСЯЩИЕ ОПОРЫ (опция)
Для уменьшения уровня вибрации, передающейся на конструкцию строения, рекомендуется
использовать вибропог
р
Убедиться, что при подъеме установка прочно закреплена на канатах.
6.2.1 Опоры с элементом из резины
Верхняя шайба опоры крепится при помощи болта к основанию блока. Через 2 отверстия в нижнем
фланце опора крепится к основанию. На фланц обозначение жесткости резиновой вставки
0 Sha). На рисунке с габаритами маш зано расположение точек основания и вес с
четом каждой опоры.
Резино/металлическая виброгасящая опора
Служит для снижения уровня вибрации.
е имеется
ины пока
(45, 60, 7
у
Рис. 4
35
