НАРУЖНЫЕ РАЗМЕРЫ, ВЕС И ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ

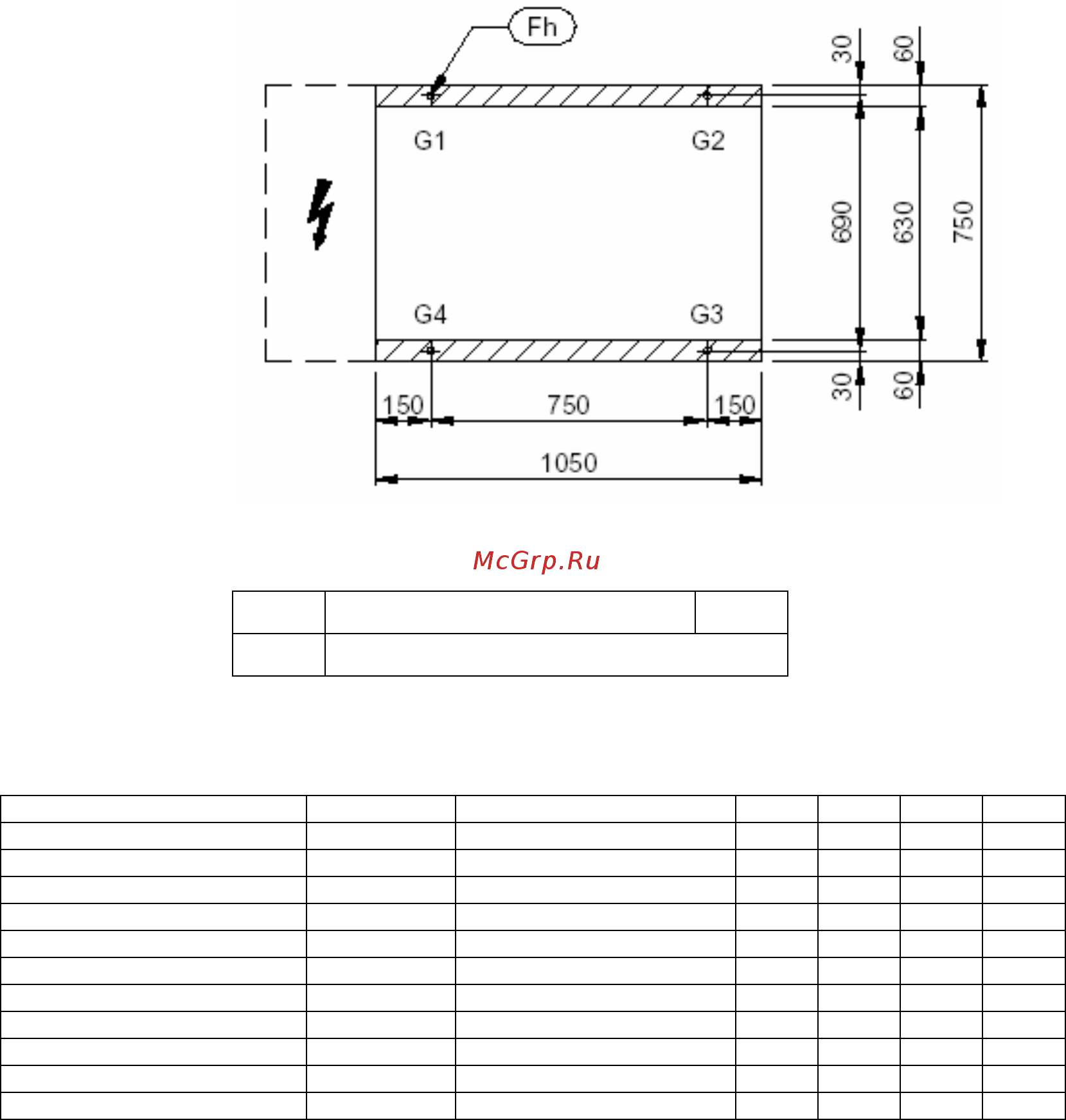

SIGMA 2002 – РАСПОЛОЖЕНИЕ ОПОР - МОДЕЛИ 14.4
Fh ФИКСИРУЮЩИЕ ОТВЕРСТИЯ
∅ 18
G... МЕСТА КРЕПЛЕНИЯ ВИБРОГАСЯЩИХ ОПОР
МОДЕЛЬ ВЕС(кг) ВЕС РАБОЧИЙ (кг) G1(кг) G2(кг) G3(кг) G4(кг)
SIGMA 14.4 810 842 233 194 189 226
SIGMA /H 14.4 810 842 233 194 189 226
SIGMA /LC 14.4 733 748 248 168 134 198
SIGMA /LC/HP 14.4 764 778 252 173 144 209
SIGMA /LC/DC-DS 14.4 831 864 267 180 168 249
SIGMA /LE 14.4 742 762 215 205 167 175
SIGMA /LE/HP 14.4 576 591 158 142 138 153
SIGMA /LE/DC-DS 14.4 840 878 237 214 203 224
SIGMA /HP 14.4 811 839 237 192 184 226
SIGMA /HP/DS 14.4 829 860 237 194 193 236
SIGMA /DC-DS 14.4 897 947 245 204 226 272
