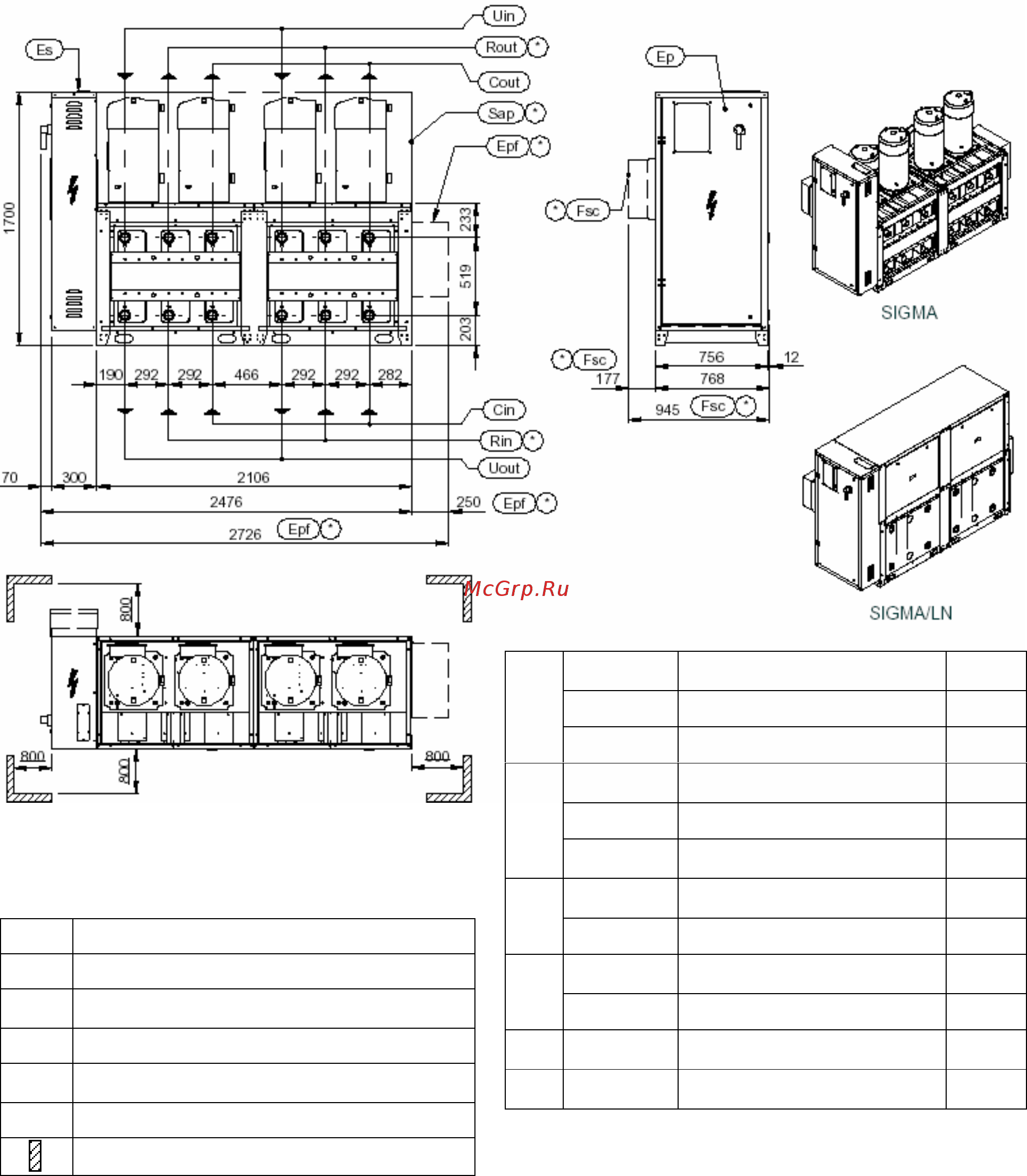

НАРУЖНЫЕ РАЗМЕРЫ, ВЕС И ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ
SIGMA 2002 – МОДЕЛИ 16.4 – 26.4
CHILLER, HP,
LC, HP/LC
ВХОД ВОДЫ ПОЛЬЗОВАТЕЛЯ G 2" M
LE, HP/LE
ХЛАДАГЕНТ НА ВСАСЫВАНИЕ
Uin
H
ВХОД ВОДЫ В ИСПАРИТЕЛЬ G 2" M
CHILLER, HP,
LC, HP/LC
ВЫХОД ВОДЫ
ПОЛЬЗОВАТЕЛЯ
G 2" M
LE, HP/LE
ХЛАДАГЕНТ ЖИДКИЙ
Uout
H
ВЫХОД ВОДЫ ИЗ
ИСПАРИТЕЛЯ
G 2" M
CHILLER, H,
HP, LE, HP/LE
ВХОД ВОДЫ В КОНДЕНСАТОР G 2" M
Cin
LC, HP/LC
ХЛАДАГЕНТ ЖИДКИЙ
CHILLER, H,
HP, LE, HP/LE
ВЫХОД ВОДЫ ИЗ
КОНДЕНСАТОРА
G 2" M
Cout
LC, HP/LC
ВЫХОД ХЛАДАГЕНТА
Rin
CHILLER, HP,
LC, LE
ВХОД ВОДЫ В РЕКУПЕРАТОР G 2" M
Rout
CHILLER, HP,
LC, LE
ВЫХОД ВОДЫ ИЗ
РЕКУПЕРАТОРА
G 2" M
*
ОПЦИЯ
Ep ЭЛЕКТРОЩИТ
Epf
БЛОК КОРРЕКЦИИ КОЭФФИЦИЕНТА
МОЩНОСТИ
Es ВВОД ЭЛЕКТРОПИТАНИЯ
Fsc
РЕГУЛЯТОР СКОРОСТИ ВЕНТИЛЯТОРА
ВАРИАНТ LC
Sap ЗВУКОИЗОЛИРУЮЩАЯ ПАНЕЛЬ ВАРИАНТ LN
СВОБОДНОЕ ПРОСТРАНСТВО
106
