108
НАРУЖНЫЕ РАЗМЕРЫ, ВЕС И ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ

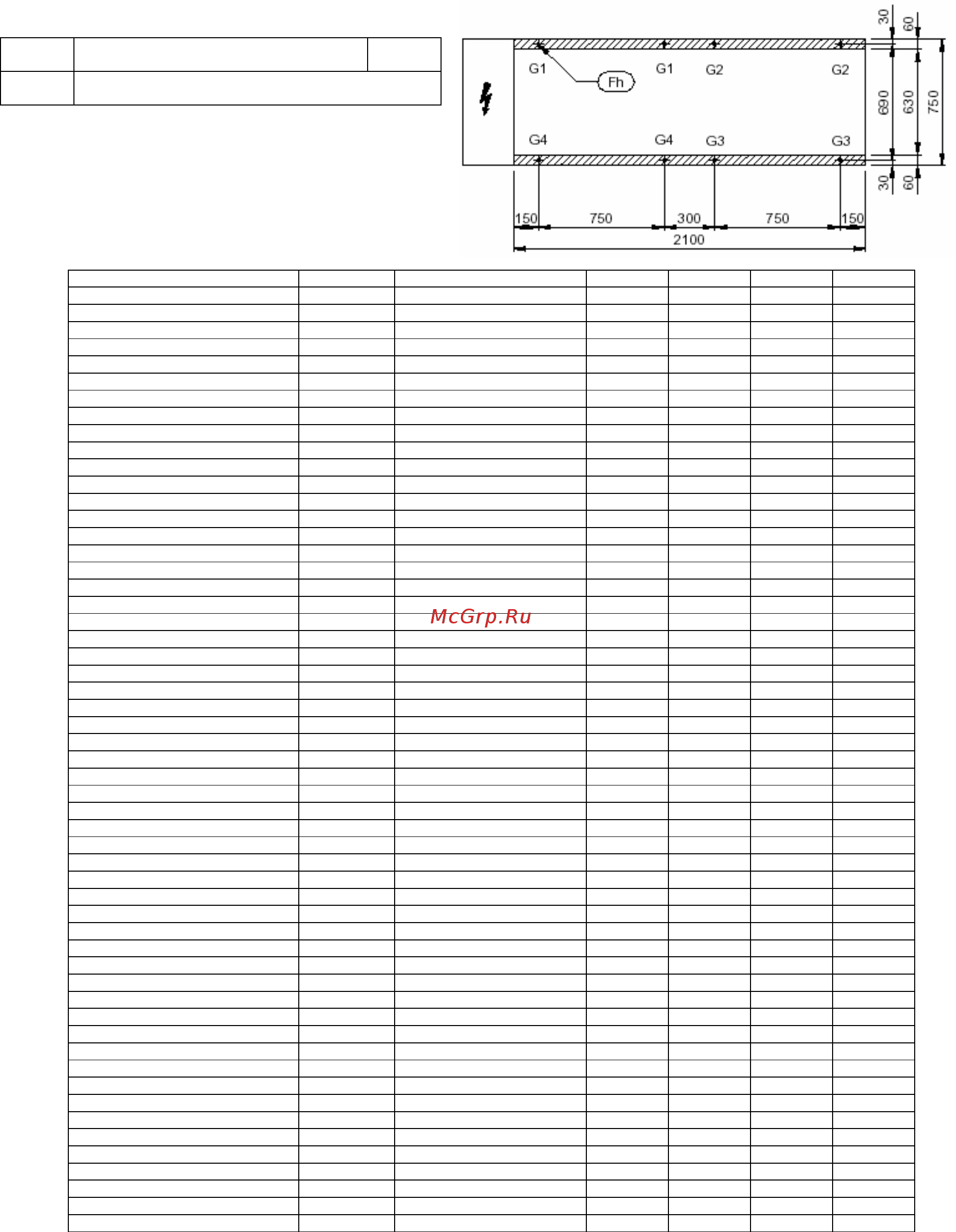

SIGMA 2002 – РАСПОЛОЖЕНИЕ ОПОР - МОДЕЛИ 16.4 – 26.4
Fh ФИКСИРУЮЩИЕ ОТВЕРСТИЯ
∅ 18
G... МЕСТА КРЕПЛЕНИЯ ВИБРОГАСЯЩИХ ОПОР
МОДЕЛЬ ВЕС(кг) ВЕС РАБОЧИЙ (кг) G1(кг) G2(кг) G3(кг) G4(кг)
SIGMA/LN 16.4 1058 1098 160 108 113 168
SIGMA/LN 18.4 1200 1248 189 119 122 194
SIGMA/LN 20.4 1341 1396 203 144 146 205
SIGMA/LN 24.4 1357 1416 204 146 149 209
SIGMA/LN 26.4 1401 1470 207 149 159 220
SIGMA/LN/H 16.4 1058 1098 160 108 113 168
SIGMA/LN/H 18.4 1200 1248 189 119 122 194
SIGMA/LN/H 20.4 1341 1396 203 144 146 205
SIGMA/LN/H 24.4 1357 1416 204 146 149 209
SIGMA/LN/H 26.4 1401 1470 207 149 159 220
SIGMA/LC/LN 16.4 974 994 162 92 88 155
SIGMA/LC/LN 18.4 1106 1130 183 109 102 171
SIGMA/LC/LN 20.4 1229 1254 197 131 119 180
SIGMA/LC/LN 24.4 1237 1266 198 131 121 183
SIGMA/LC/LN 26.4 1261 1292 202 131 123 190
SIGMA/LC/HP/LN 16.4 1009 1028 167 96 92 159
SIGMA/LC/HP/LN 18.4 1154 1178 190 115 107 177
SIGMA/LC/HP/LN 20.4 1277 1304 204 137 125 186
SIGMA/LC/HP/LN 24.4 1285 1312 205 137 126 188
SIGMA/LC/HP/LN 26.4 1445 1506 206 161 169 217
SIGMA/LC/DC-DS/LN 16.4 1083 1120 177 103 103 177
SIGMA/LC/DC-DS/LN 18.4 1225 1272 199 121 120 196
SIGMA/LC/DC-DS/LN 20.4 1366 1418 214 145 141 209
SIGMA/LC/DC-DS/LN 24.4 1382 1440 216 146 144 214
SIGMA/LC/DC-DS/LN 26.4 1426 1492 221 148 151 226
SIGMA/LE/LN 16.4 981 1006 149 107 103 144
SIGMA/LE/LN 18.4 1105 1130 174 118 110 163
SIGMA/LE/LN 20.4 1237 1266 186 143 132 172
SIGMA/LE/LN 24.4 1245 1278 186 145 135 173
SIGMA/LE/LN 26.4 1265 1306 186 149 141 177
SIGMA/LE/HP/LN 16.4 1009 1026 154 109 104 146
SIGMA/LE/HP/LN 18.4 1154 1176 181 123 115 169
SIGMA/LE/HP/LN 20.4 1277 1302 193 147 135 176
SIGMA/LE/HP/LN 24.4 1285 1314 193 149 137 178
SIGMA/LE/HP/LN 26.4 1309 1342 193 153 144 181
SIGMA/LE/DC-DS/LN 16.4 1091 1134 164 118 119 166
SIGMA/LE/DC-DS/LN 18.4 1224 1274 190 130 129 188
SIGMA/LE/DC-DS/LN 20.4 1374 1434 204 157 155 201
SIGMA/LE/DC-DS/LN 24.4 1390 1454 205 159 159 204
SIGMA/LE/DC-DS/LN 26.4 1430 1506 206 165 170 212
SIGMA/HP/LN 16.4 1061 1096 162 107 111 168
SIGMA/HP/LN 18.4 1211 1256 190 120 123 195
SIGMA/HP/LN 20.4 1343 1392 204 143 144 205
SIGMA/HP/LN 24.4 1359 1410 205 145 147 208
SIGMA/HP/LN 26.4 1407 1468 208 149 157 220
SIGMA/HP/DS/LN 16.4 1116 1158 163 111 123 182
SIGMA/HP/DS/LN 18.4 1266 1318 191 123 135 210
SIGMA/HP/DS/LN 20.4 1406 1468 206 147 159 222
SIGMA/HP/DS/LN 24.4 1422 1486 207 149 162 225
SIGMA/HP/DS/LN 26.4 1470 1544 210 153 172 237
SIGMA/DC-DS/LN 16.4 1168 1226 175 119 129 190
SIGMA/DC-DS/LN 18.4 1319 1388 204 131 140 219
SIGMA/DC-DS/LN 20.4 1478 1560 220 158 168 234
SIGMA/DC-DS/LN 24.4 1502 1590 222 160 173 240
SIGMA/DC-DS/LN 26.4 1566 1670 227 166 187 255
