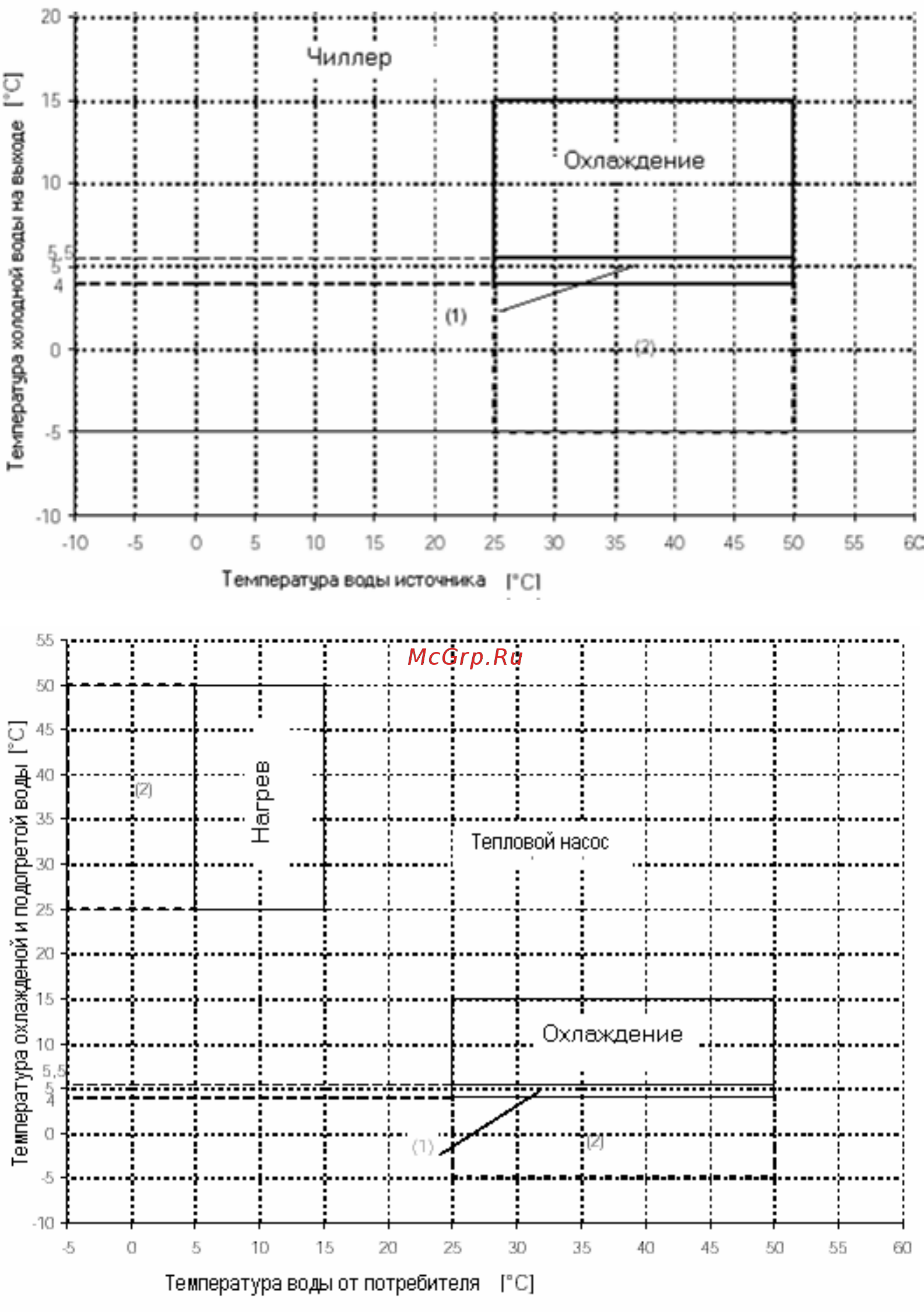

ПРЕДЕЛЬНЫЕ ЗНАЧЕНИЯ РАБОЧИХ ПАРАМЕТРОВ
SIGMA 2002 - Хладагент R22 - R407C
Повышение температуры воды для всех моделей должно быть в пределах от 4 до 7 °С
(1) Предельные режимы для установок с 2 компрессорами
(2) Предельные режимы для установок со смесью этиленгликоль-вода
