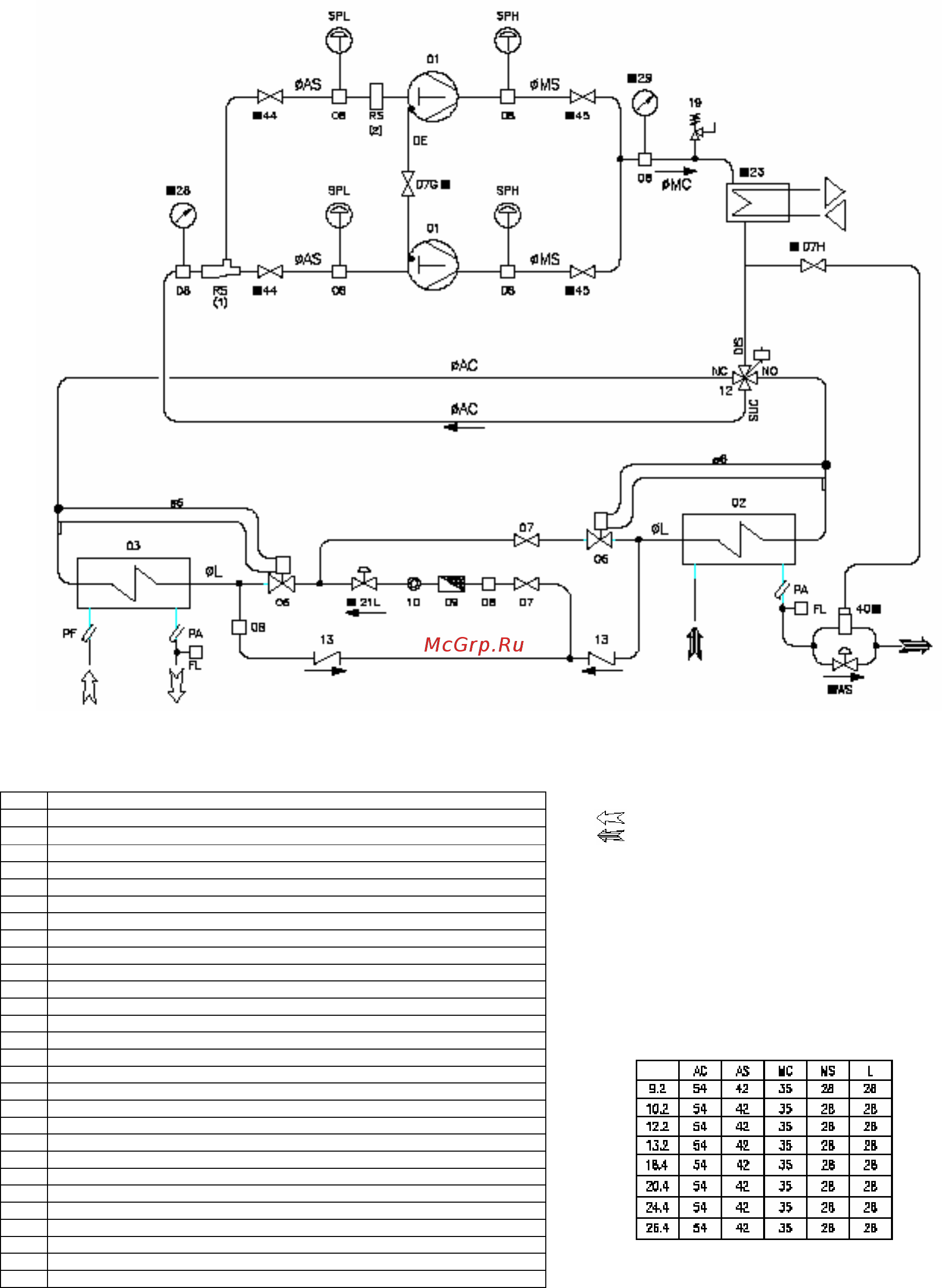

СХЕМА ХОЛОДИЛЬНОГО КОНТУРА
SIGMA 2002/HP - МОДЕЛИ 9.2 - 13.2 - 18.4 - 26.4
НАИМЕНОВАНИЕ
01 КОМПРЕССОР
ВОДА К ПОЛЬЗОВАТЕЛЮ
02 КОНДЕНСАТОР (ИСПАРИТЕЛЬ В ЗИМНЕМ РЕЖИМЕ)
ВОДА ИСТОЧНИКА
03 ИСПАРИТЕЛЬ (КОНДЕНСАТОР В ЗИМНЕМ РЕЖИМЕ)
Y
ВОДА ИЗ РЕКУПЕРАТОРА
06 ТРВ
07 ВЕНТИЛЬ ЖИДКОСТНОЙ ЛИНИИ
ОПЦИЯ
07С ВЕНТИЛЬ МАСЛЯНОЙ ЛИНИИ
07H ВЕНТИЛЬ КАПИЛЛЯРНОЙ ТРУБКИ
(1) ТОЛЬКО ДЛЯ МОД. 3.2 – 9.2
08 ЗАРЯДНЫЙ ШТУЦЕР
09 ФИЛЬТР
(2) ТОЛЬКО ДЛЯ МОД. 12.2 С КОМПР. SZ 240
10 ИНДИКАТОР НАЛИЧИЯ ВЛАГИ (глазок)
12 КЛАПАН РЕВЕРСА ЦИКЛА
(3) ВАРИАНТ DC
13 ОБРАТНЫЙ КЛАПАН ЖИДКОСТНОЙ ЛИНИИ
19 ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ
21L КЛАПАН СОЛЕНОИДНЫЙ
23 ПАРООХЛАДИТЕЛЬ
28 МАНОМЕТР НИЗКОГО ДАВЛЕНИЯ
29 МАНОМЕТР ВЫСОКОГО ДАВЛЕНИЯ
40 ПРЕССОСТАТ
44 ЗАПОРНЫЙ ВЕНТИЛЬ НИЗКОГО ДАВЛЕНИЯ
45 ЗАПОРНЫЙ ВЕНТИЛЬ ВЫСОКОГО ДАВЛЕНИЯ
FL РЕЛЕ ПРОТОКА
OE ЛИНИЯ ВЫРАВНИВАНИЯ МАСЛА
PA КАРМАН ТЕРМОДАТЧИКА ХОЛОДНОЙ ВОДЫ
PF КАРМАН ТЕРМОДАТЧИКА НА ВХОДЕ
RS КЛАПАН ОГРАНИЧИТЕЛЬНЫЙ
SPH РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ
SPL РЕЛЕ НИЗКОГО ДАВЛЕНИЯ
WS СОЛЕНОИДНЫЙ КЛАПАН
