102

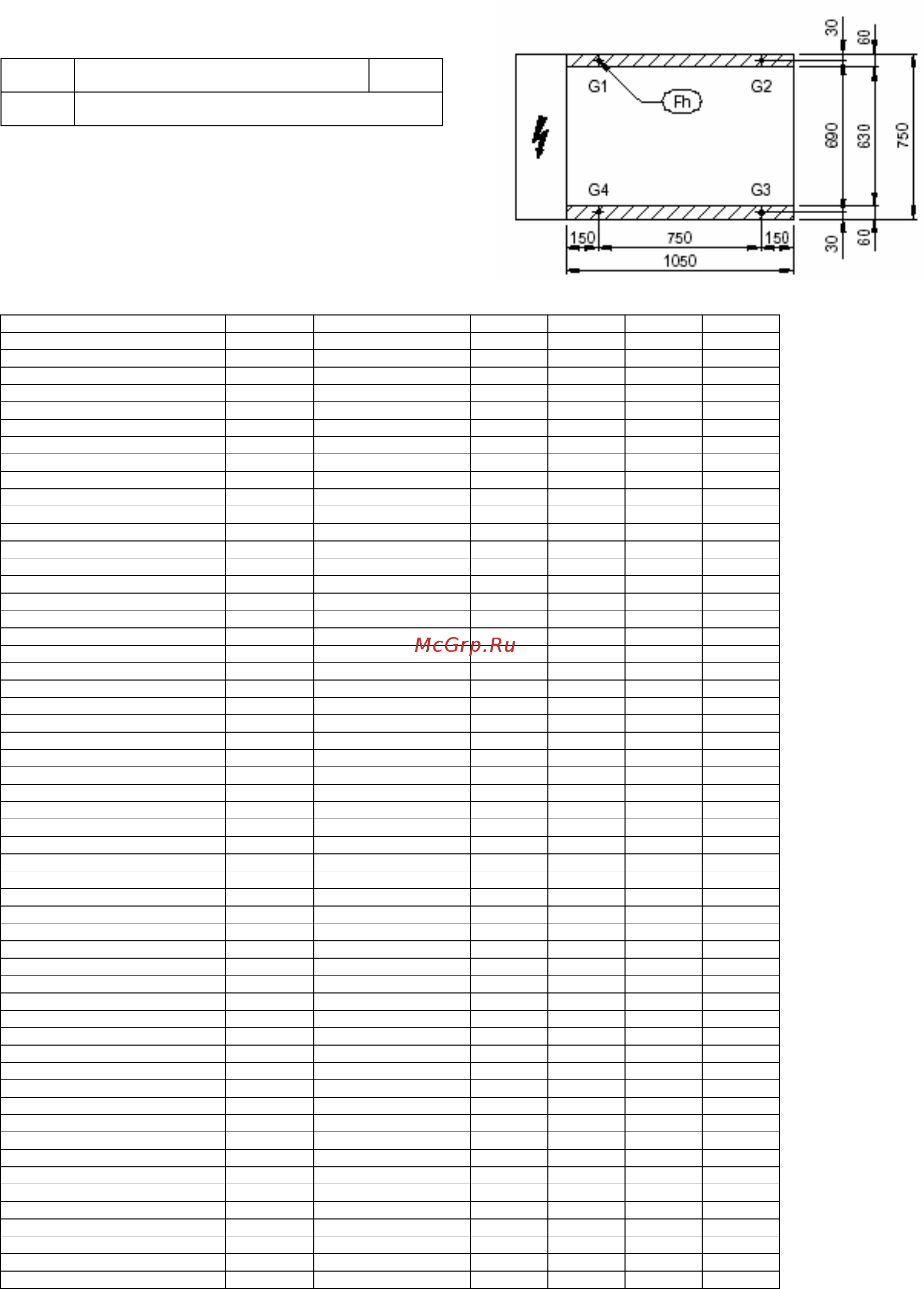

НАРУЖНЫЕ РАЗМЕРЫ, ВЕС И ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ
SIGMA 2002 – РАСПОЛОЖЕНИЕ ОПОР - МОДЕЛИ 8.2 – 13.2
Fh ФИКСИРУЮЩИЕ ОТВЕРСТИЯ
∅ 18
G... МЕСТА КРЕПЛЕНИЯ ВИБРОГАСЯЩИХ ОПОР
МОДЕЛЬ ВЕС(кг) ВЕС РАБОЧИЙ (кг) G1(кг) G2(кг) G3(кг) G4(кг)
SIGMA 8.2 483 501 145 84 100 172
SIGMA 9.2 560 582 160 113 128 181
SIGMA 10.2 648 673 194 123 138 218
SIGMA 12.2 688 716 201 136 153 226
SIGMA 13.2 741 775 218 142 163 252
SIGMA /H 8.2 483 501 145 84 100 172
SIGMA /H 9.2 560 582 160 113 128 181
SIGMA /H 10.2 648 673 194 123 138 218
SIGMA /H 12.2 688 716 201 136 153 226
SIGMA /H 13.2 741 775 218 142 163 252
SIGMA /LC 8.2 441 450 154 70 71 155
SIGMA /LC 9.2 514 525 169 98 95 163
SIGMA /LC 10.2 592 605 206 104 99 196
SIGMA /LC 12.2 628 641 213 116 110 202
SIGMA /LC 13.2 673 689 233 119 114 223
SIGMA /LE 8.2 444 456 135 90 92 139
SIGMA /LE 9.2 517 530 147 120 118 145
SIGMA /LE 10.2 596 611 180 131 126 174
SIGMA /LE 12.2 632 648 185 145 140 178
SIGMA /LE/HP 13.2 674 693 199 152 148 194
SIGMA /DC-DS 8.2 546 575 160 91 117 207
SIGMA /DC-DS 9.2 628 660 176 119 147 218
SIGMA /DC-DS 10.2 724 763 210 130 161 262
SIGMA /DC-DS 12.2 769 812 218 143 179 272
SIGMA /DC-DS 13.2 831 882 235 150 193 304
SIGMA /LC/DC-DS 8.2 504 523 169 77 87 190
SIGMA /LC/DC-DS 9.2 581 602 184 104 113 201
SIGMA /LC/DC-DS 10.2 669 694 221 112 121 240
SIGMA /LC/DC-DS 12.2 709 737 229 124 135 249
SIGMA /LC/DC-DS 13.2 762 796 248 128 143 277
SIGMA /LE/DC-DS 8.2 507 528 151 95 109 173
SIGMA /LE/DC-DS 9.2 585 608 164 125 138 181
SIGMA /LE/DC-DS 10.2 673 702 197 137 151 217
SIGMA /LE/DC-DS 12.2 713 745 203 151 167 224
SIGMA /LE/DC-DS 13.2 763 800 217 159 179 245
SIGMA /HP 8.2 477 492 145 82 96 169
SIGMA /HP 9.2 554 574 160 111 124 179
SIGMA /HP 10.2 641 663 195 120 133 215
SIGMA /HP 12.2 681 706 201 134 148 223
SIGMA /HP 13.2 734 764 217 139 159 249
SIGMA /LC/HP 8.2 458 466 153 71 77 165
SIGMA /LC/HP 9.2 531 542 169 99 101 173
SIGMA /LC/HP 10.2 609 622 206 105 105 206
SIGMA /LC/HP 12.2 645 659 213 117 117 212
SIGMA /LC/HP 13.2 687 703 231 119 120 233
SIGMA /LE/HP 8.2 458 467 136 89 95 147
SIGMA /LE/HP 9.2 531 543 149 119 122 153
SIGMA /LE/HP 10.2 609 621 181 129 129 182
SIGMA /LE/HP 12.2 645 659 187 144 143 185
SIGMA /LE/HP 13.2 687 703 200 151 151 201
SIGMA /HP/DS 8.2 501 522 146 84 107 185
SIGMA /HP/DS 9.2 579 602 161 112 135 194
SIGMA /HP/DS 10.2 670 699 196 123 146 234
SIGMA /HP/DS 12.2 710 741 203 136 161 241
SIGMA /HP/DS 13.2 763 799 219 141 172 267
