8 УСТАНОВКА С МИКРОПРОЦЕССОРОМ типа Mchiller (модели с 3.2 по
13.2)
8.1 ВВЕДЕНИЕ
“mCHILLER” – электронная микропроцессорная система, предназначенная для управления всеми
функциями установки. Терминал включает 5 светодиодов для индикации текущего состояния
машины (лето/зима), компрессоров (включен/выключен) и мото-часов компрессора/насоса после
первых 100 часов наработки. Встроенный зуммер (может быть отключен кнопкой или программой)
предупреждает об отклонениях в работе машины от нормальных условий
.
8.1.1 Дисплей
Трехразрядный с автоматическим десятичным разделителем (точкой). При нормальной работе
дисплей отображает температуру воды на входе испарителя.
“mCHILLER” может быть подключен к компьютеру при помощи дополнительной электронной платы,
что позволяет организовать дистанционный контроль и телесервис для полного управления,
контроля и диагностики системы с удаленного рабочего места диспетчера.

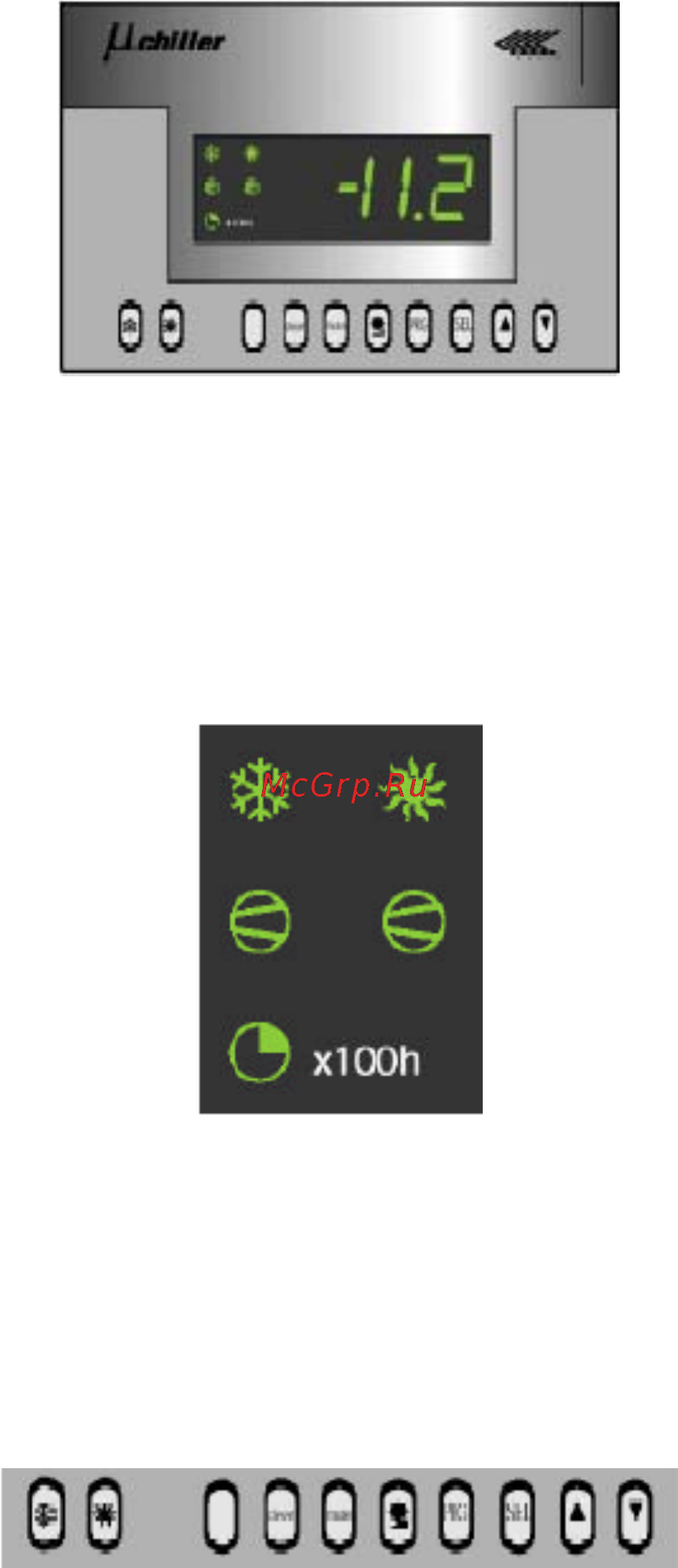

Рис. 15
8.1.2 Информация о состоянии машины (статус)
Статус машины отображается с помощью 5 СД на дисплее удаленного доступа (рис. 16).
Рис. 16
8.1.3 Кнопочная станция (клавиатура)
При помощи кнопок можно запрограммировать рабочие параметры машины. Настенный вариант
имеет расширенный набор кнопок для большей гибкости управления. Назначение каждой кнопки
приводится на следующих далее страницах.
Рис. 17
57
