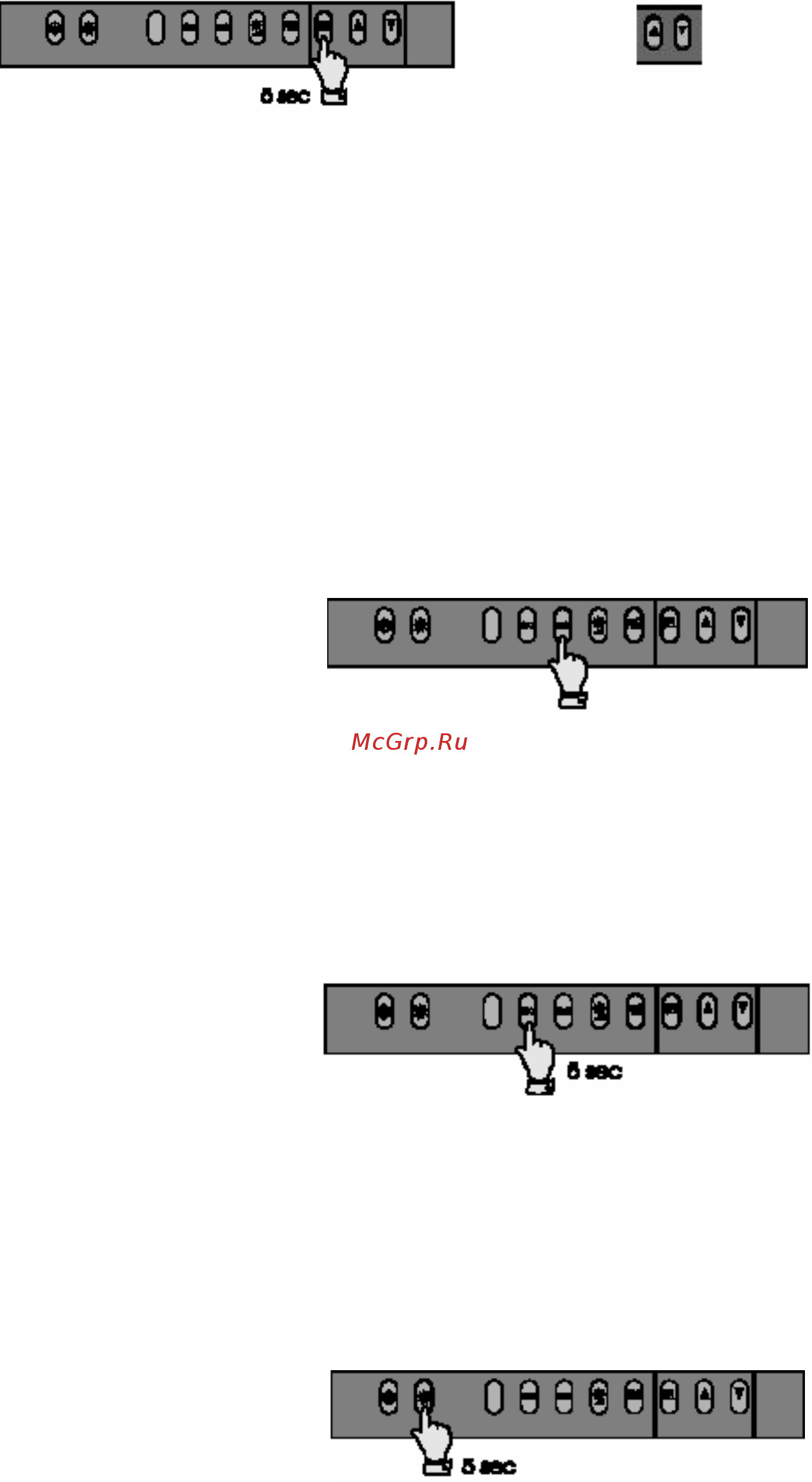

8.1.4 Индикация команд и состояний
Способ доступа к заданию и параметрам регулирования машины.
Кнопки просмотра
параметров
Рис. 18
Нажатие кнопок со стрелками вверх или вниз позволяет выбрать требуемые параметры. Кнопка SEL
позволяет отобразить значение выбранного параметра и изменить его, при необходимости, кнопками
со стрелками. Кнопка PRG служит для сохранения измененного значения и завершения процесса, а
повторное нажатие кнопки SEL возвращает к меню выбора параметров. Если при редактировании
параметров в течение 10 секунд не была нажата ни одна кнопка, то дисплей начнет мигать. Если же в
течение последующих 60 секунд после входа в меню программирования не была нажата ни одна
кнопка, то контроллер переключит дисплей на индикацию температуры без сохранения сделанных
изменений. Эта процедура полезна в том случае, когда после
просмотра параметров было принято
решение ничего не менять.
8.1.5 Выключение зуммера
Во время звучания зуммера, нажать кнопку MUTE.
Рис. 19
8.1.6 Сброс состояния аварии
Нажатие и удержание кнопок вверх или вниз в течение не менее 5 секунд позволяет удалить из
памяти имеющееся там сообщение о сбое в работе машины (ручной сброс), удалить
соответствующее сообщение с дисплея и выключить сигнальное реле. В настенном варианте пульта
это выполняется нажатием и удержанием кнопки CLEAR
в течение не менее 5 секунд.
Рис. 20
8.1.7 Включение/выключение режима работы на охлаждение (COOLING) (летний режим)
Нажатие и удержание кнопки в течение не менее 5 секунд активирует или деактивирует летний режим
(см. также параметр Р6). Переход из зимнего режима в летний непосредственно невозможен без
предварительной деактивации зимнего режима работы. Если машина работала в зимнем режиме, то
нажатие
указанной кнопки не произведет никакого действия.
Рис. 21
58
