4.7 КВАЛИФИКАЦИЯ ПЕРСОНАЛА - ОБЯЗАННОСТИ
Пользователь должен знать и выполнять предписания, относящиеся к безопасности на рабочем
месте согласно указам 89/391/СЕ и 1999/92/СЕ.
Знание и понимание Руководства – необходимые условия для снижения риска, безопасности и
сохранения здоровья оператора.
Оператор должен обладать достаточным уровнем знаний для выполнения разнообразных при
взаимодействии с установкой в течение
срока ее функционирования.
Оператор должен иметь преставления о различных возможных отклонениях в работе установки,
опасных ситуациях для него самого и окружающих, а также об основных правилах:
- немедленно отключить установки кнопкой аварийной остановки;
- не предпринимать никаких действий, не входящих в его компетенцию или ему не знакомых;
- немедленно информировать ответственного за установку и избегать любых
несанкционированных действий.
4.8 ПРОЧИЕ ИНСТРУКЦИИ
При эксплуатации установки используйте все средства и устройства защиты, предусмотренные
Законом, как встроенные, так и зависящие от человеческого фактора.
Техническое Руководство обеспечивается изготовителем.
Изготовитель не несет ответственности за возможные ранения персонала, домашних животных, а
также за порчу оборудования, произошедшие из-за несоблюдения правил техники безопасности и
рекомендаций, содержащихся в прилагаемой документации.
Настоящее Руководство должно рассматриваться совместно с остальной документацией. При
необходимости, консультируйтесь с ней.
5. РАЗМЕЩЕНИЕ
Установку можно размещать внутри помещений с минимальной температурой 4 °C.

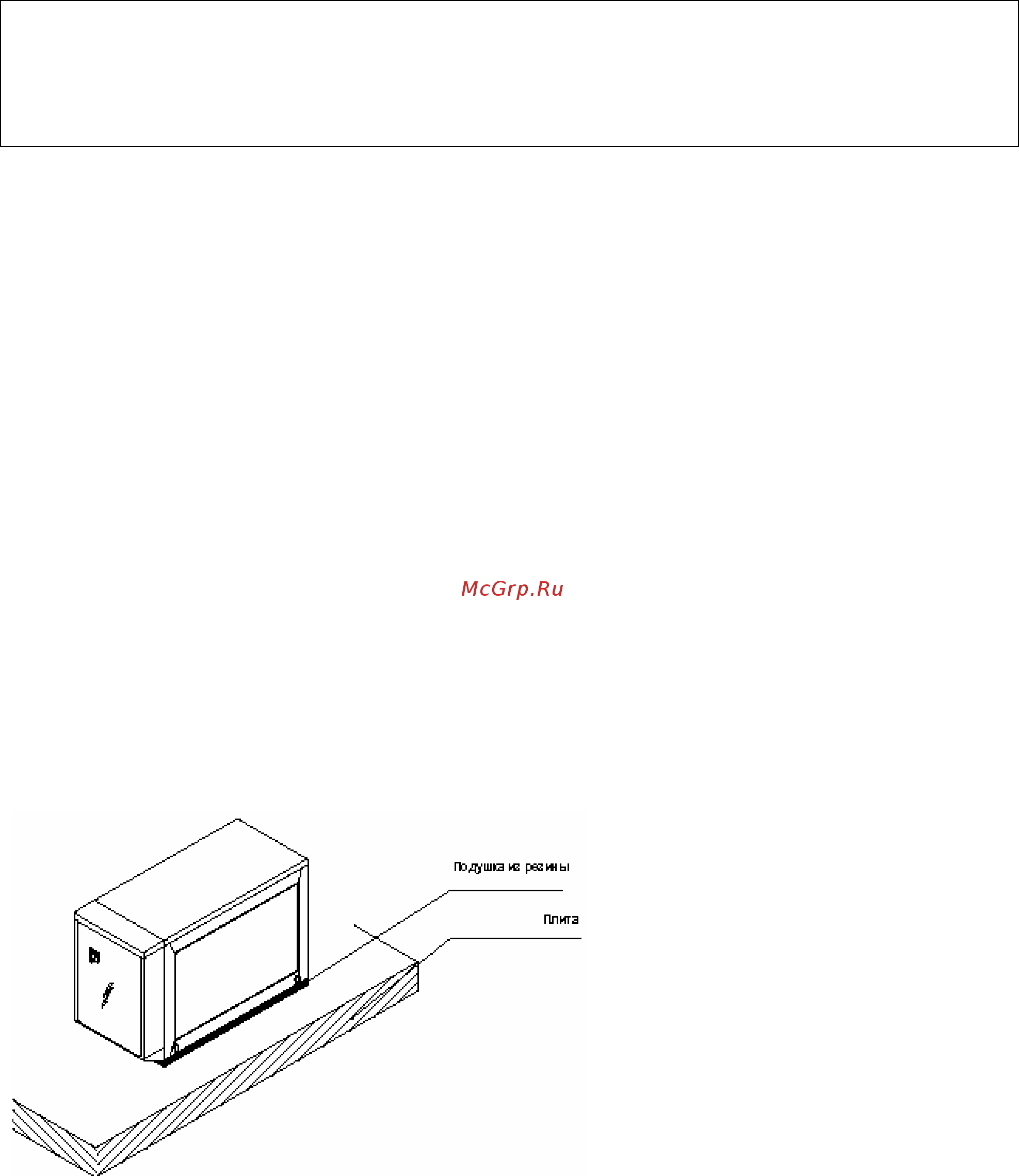

Вибрация, создаваемая установкой, незначительна. Тем не менее, рекомендуется между
основанием блока и полом проложить слой твердой резины.
При повышенных требованиях к уровню вибрации следует установить пружинные или резиновые
вибропоглощающие опоры. При более высоких требованиях – обращайтесь в BlueBox.
34
