6.14 Расход воды через испаритель и конденсатор
Номинальный расход воды, по рекомендации Blue Box, относится к разности температур в 5 °С между
входом и выходом. Максимально-допустимый расход – это такое количество воды в единицу
времени, когда эта разность равна 4 °С. При более высоком расходе существенно увеличивается
перепад давления, что может вызвать повреждение теплообменника.
Минимально-допустимый расход – это такое количество воды в единицу времени, когда эта разность
равна 7 °С, или перепад давления не превышает 10 кПа. При более низком расходе возможно
существенное снижение температуры испарения или повышение температуры конденсации с
последующим срабатыванием защиты и отключением установки.
6.15 ТЕМПЕРАТУРА ХОЛОДНОЙ ВОДЫ В ИСПАРИТЕЛЕ
Минимальная температура воды на
выходе испарителя + 5 °С: для работы при более низкой
температуре – см. параграф 4.12.
Максимальная температура воды на выходе испарителя + 20 °С. Для работы при более высокой
температуре потребуется внести некоторые изменения (двойной контур, 3-ходовой клапан, байпас,
накопительная емкость).

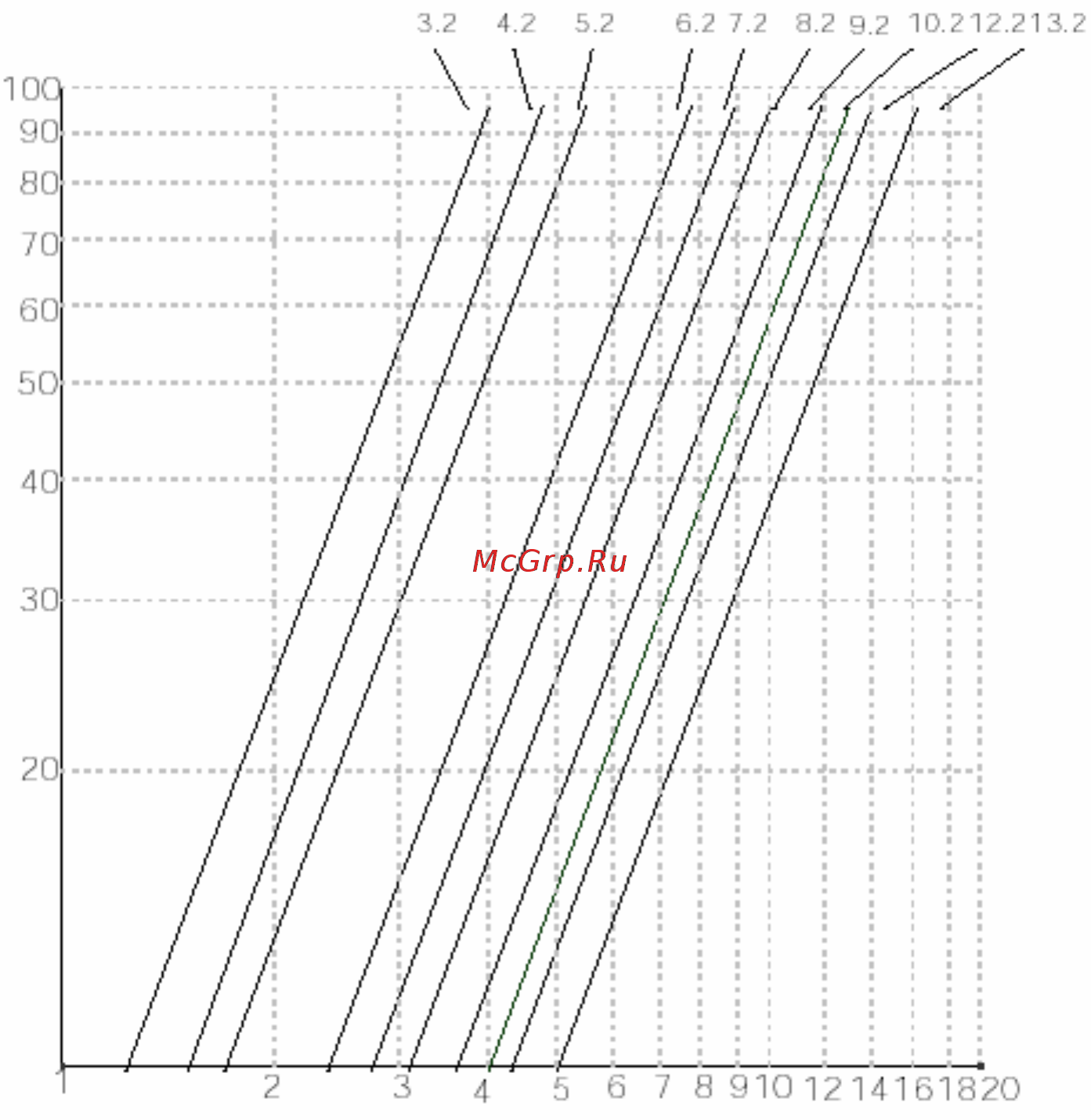

ПЕРЕПАД ДАВЛЕНИЯ НА КОНДЕНСАТОРЕ
Перепад давления [кПа]
Расход воды [л/с]
Повышение температуры воды для всех моделей должно быть в пределах от 4 до 7 °С
51
