Blue Box SIGMA 2002 3.2 Инструкция по эксплуатации онлайн [52/111] 359575
![Blue Box SIGMA 2002 3.2 Инструкция по эксплуатации онлайн [52/111] 359575](/views2/1427509/page52/bg34.png)

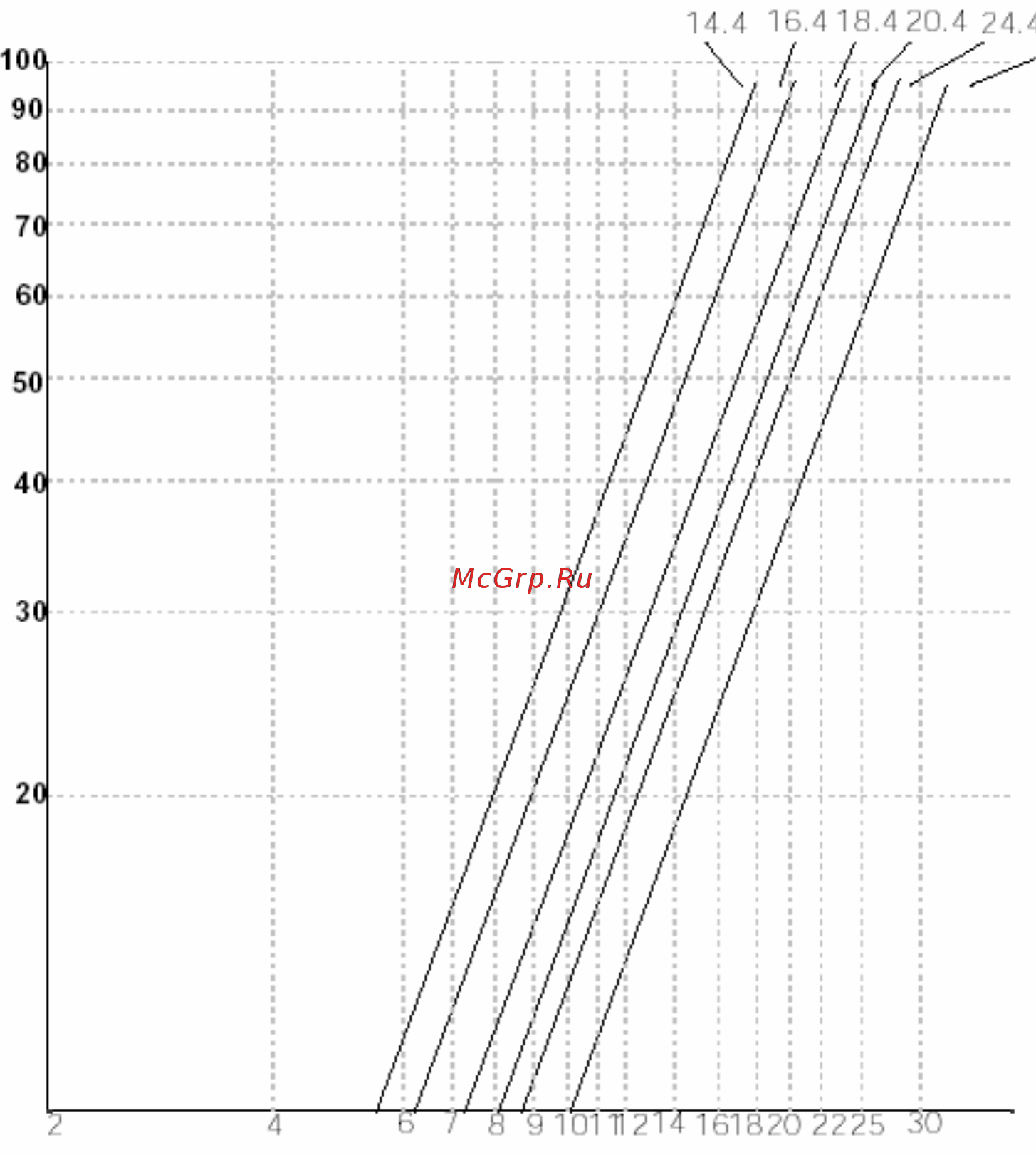

ПЕРЕПАД ДАВЛЕНИЯ НА КОНДЕНСАТОРЕ
Перепад давления [кПа]
Расход воды [л/с]
Повышение температуры воды для всех моделей должно быть в пределах от 4 до 7 °С
52
