![Blue Box SIGMA 2002 3.2 Инструкция по эксплуатации онлайн [53/111] 359575](/views2/1427509/page53/bg35.png)

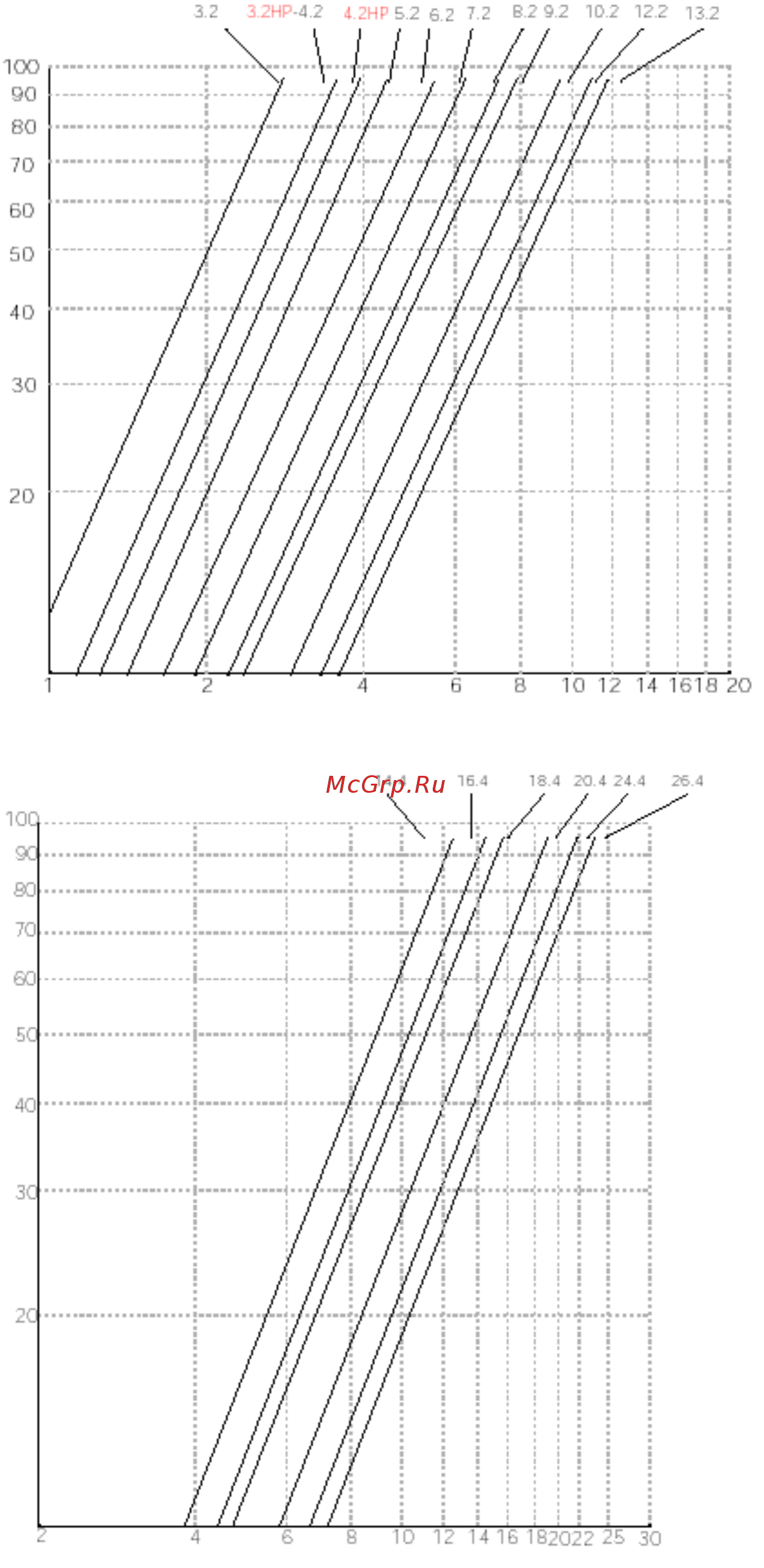

ПЕРЕПАД ДАВЛЕНИЯ НА ИСПАРИТЕЛЕ
Перепад давления [кПа]
Расход воды [л/с]
Перепад давления [кПа]
Расход воды [л/с]
Повышение температуры воды для всех моделей должно быть в пределах от 4 до 7 °С
53
