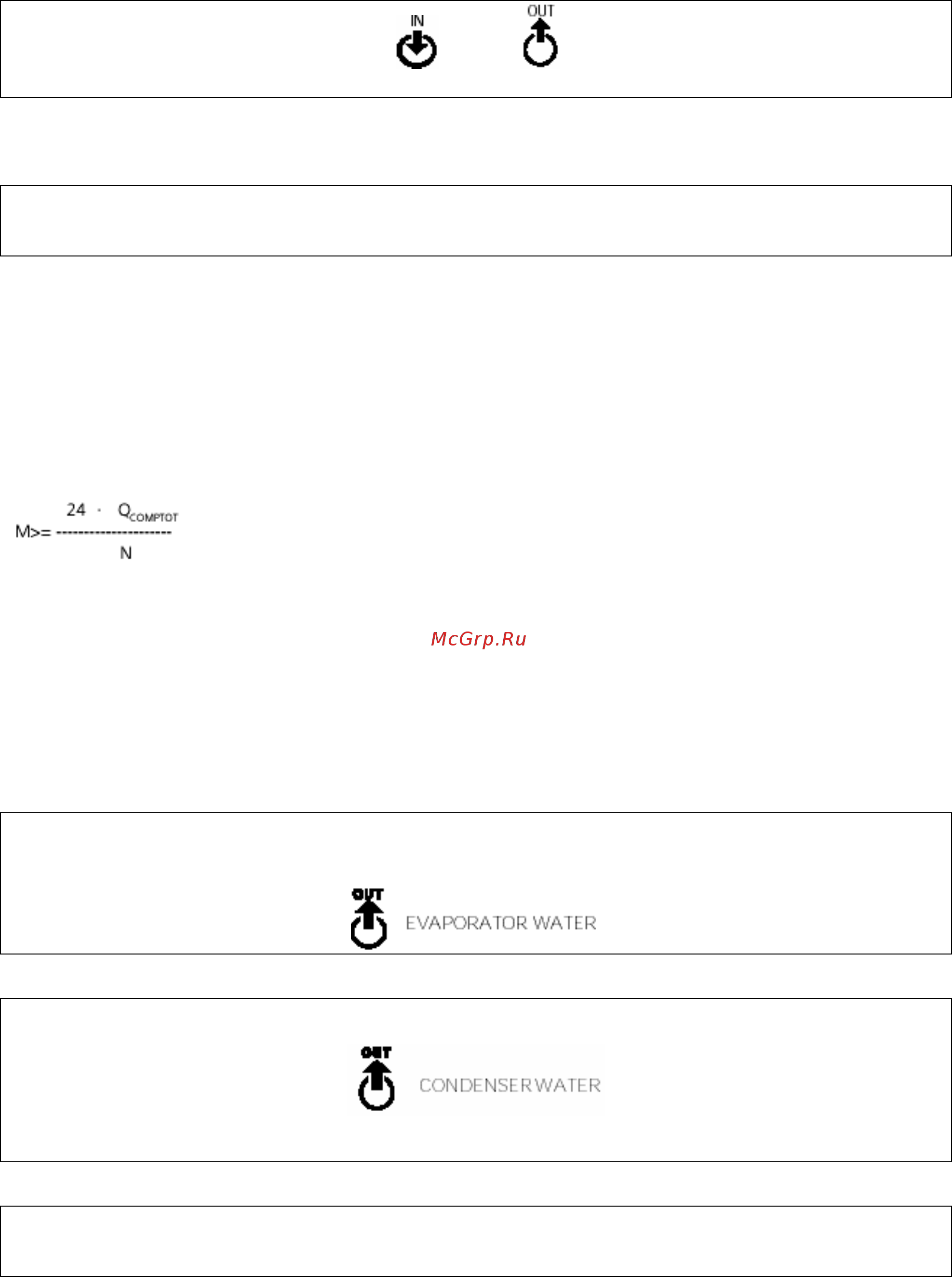

6.4 ПОДКЛЮЧЕНИЕ ВОДЯНЫХ КОММУНИКАЦИЙ К ИСПАРИТЕЛЮ
Вход
и выход воды
должны быть подключены в соответствии с обозначением (см. наклейки на блоке)
При неправильном подключении коммуникаций защитный термостат не будет работать, и
испаритель может обмерзнуть.
Для предотвращения попадания жидкого х/а в компрессор и выхода его из строя, необходимо
обеспечить постоянный расход воды через испаритель при всех возможных комбинациях режимов
работы.
Желательно также установить металлический фильтр на входе воды. Отсутствие фильтра
автоматически аннулирует гарантийные обязательства Изготовителя. Вход и ВОДА К
ПОТРЕБИТЕЛЮ должны быть подключены так, как это обозначено на блоке.
Изменение нагрузки на испаритель приводит к частым пускам/остановкам компрессоров. При
наличии гидроконтура небольшого объема и малой инерционности, желательно провести
проверочный расчет на соответствие количества воды в контуре оптимальному ее значению:
: где
= количество воды в системе [кг] M
Q
COMPTOT = холодильная мощность ановки [кВт]
N = число ступеней регулирования производительности
уст
ока
обязательна для всех систем. В противном случае изготовитель снимает с
Если количество воды в контуре менее рассчитанной, то рекомендуется установить накопительную
емкость на недостающее количество воды (емкость + вода контура).
Трубопроводы холодной воды и накопительную емкость следует покрыть термоизоляцией: это
исключит образование конденсата и дополнительной потери производительности системы.
Установка реле прот
себя все обязательства по гарантии. Реле протока устанавливается на выходе воды из испарителя,
который обозначен:
Установки с насосом требуют наличия второго реле отока которое устанавливается на тепловым пр ,
выходе из конденсатора, обозначенном:
Желательно также установить металлический фильтр на входе воды. Отсутствие фильтра
автоматически аннулирует гарантийные обязательства Изготовителя.
Все установки имеют теплообменники пластинчатого типа. Поэтому необходимо установить
металлический фильтр с размером ячейки не более 1 мм на входе воды в систему. Отсутствие
фильтра ведет к немедленному прекращению гарантии.
38
