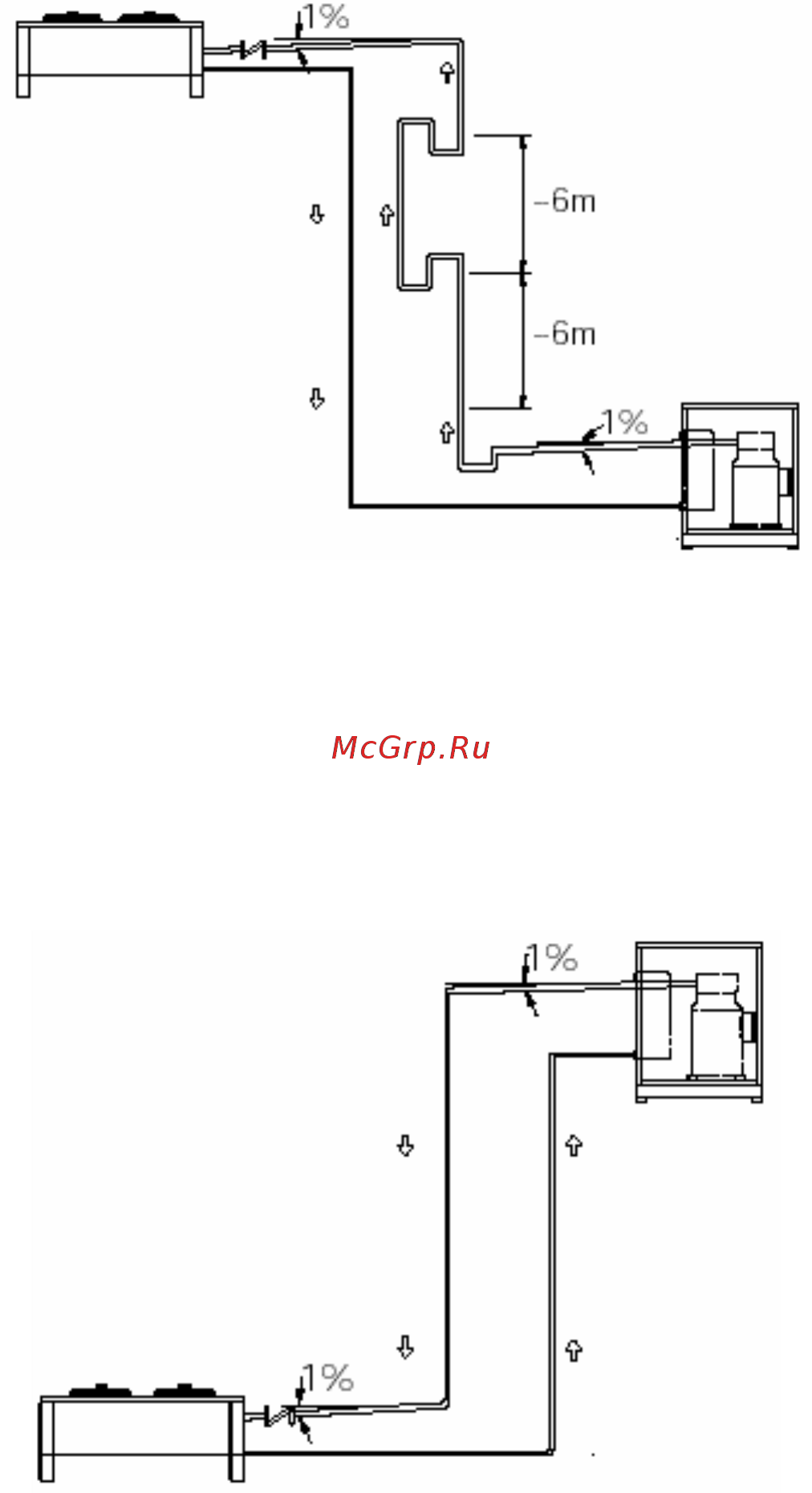

6.9.6 Вариант LC: выносной конденсатор выше испарительного блока:
a) Сделать ловушку на линии нагнетания сразу же после компрессора для сбора жидкого х/а, который
может образоваться о время остановки машины и вызвать необратимое повреждение компрессора.
b) Вертикальный стояк должен иметь сифон (колено) минимум через каждые 6 м для того, чтобы
облегчить возврат
масла в компрессор;
c) Горизонтальные участки трубопровода должны иметь уклон не менее 1% для облегчения оттока
масла в соответствующем направлении.
d) Установить обратный клапан около входа в конденсатор для исключения попадания жидкого х/а в
компрессор при остановке машины. Это следует сделать при выключенной установке и при
температуре окружающего конденсатор воздуха выше
, чем температура воздуха около компрессора.
Рис. 13
6.9.7 Вариант LC: выносной конденсатор ниже испарительного блока:
Для этого варианта размещения не существует особых условий. Рекомендуется лишь установить
обратный клапан около входа в конденсатор для исключения попадания жидкого х/а в компрессор при
остановке машины. Это следует сделать при выключенной установке и при температуре
окружающего конденсатор воздуха выше, чем температура воздуха
около компрессора.
Рис. 14
46
