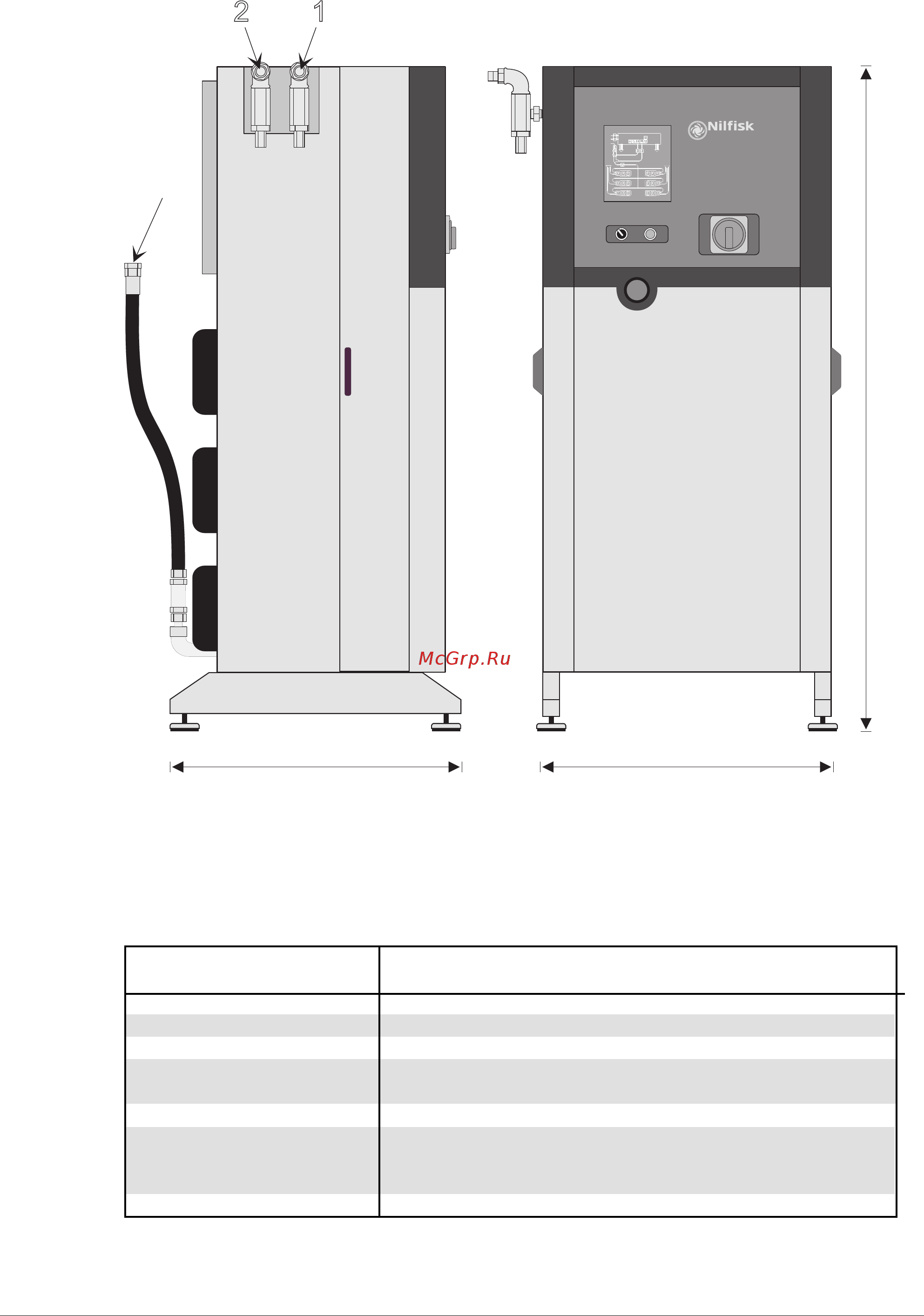

1.3.3 Размеры, масса и общая мощность типов установки
1 - Подвод горячей воды
2 - Подвод холодной воды
3 - Выход под давлением, Ø22 мм
Количество насосов 2 3 4 5 6
Модель 44C3 44C3 44C3 44C3 44C3
Мощность очистки кВт 8,8 13,2 17,6 22,0 26,4
Давление бар 160 160 160 160 160
Производительность л/мин 34 51 68 85 102
Потребление тока A 21,4
1)
32,1
1)
42,8
1)
53,5
1)
64,2
1)
/24
3)
/36
3)
/48
3)
/60
3)
/72
3)
Размеры:
A мм 780 780 780 780 780
B мм 790 790 790 790 790
C мм 1800 1800 1800 1800 1800
Масса
4)
кг 250 300 350 400 450
1
) 400 В, 3~, 50 Гц Hz
2
) 230 В, 3~, 50 ГцHz
3
) 415-440 В, 3~, 50/60 Гц
4
) В состоянии готовности к работе
41,2
2)
/61,8
2)
/82,4
2)
/103
2)
/123,6
2)
c
ab
3
2
1
SC DELTA
