23
Перевод оригинального руководства по эксплуатации
50 m
40 m
70 m
abc
M
1.7.5 Примеры
Приведенные ниже примеры рассчитаны для нержавеющих стальных труб и установки
с давлением160 бар при условии определения размеров с максимальным падением
давления в 15 бар на участке от установки до места отбора.
Пример 1
Размеры трубопроводов можно определить на основе двух различных условий:
A. на основе заданного типа форсунки (производительность в л/мин)
B. на основе максимальной производительности, т.е. можно использовать все типы
форсунок.
A:
Если выбирают такие стандартные форсунки (17 л/мин) для мест отбора a, b и c,
максимальная нагрузка на трубопроводы составляет b-c = 17 л/мин.
ПАДЕНИЕ

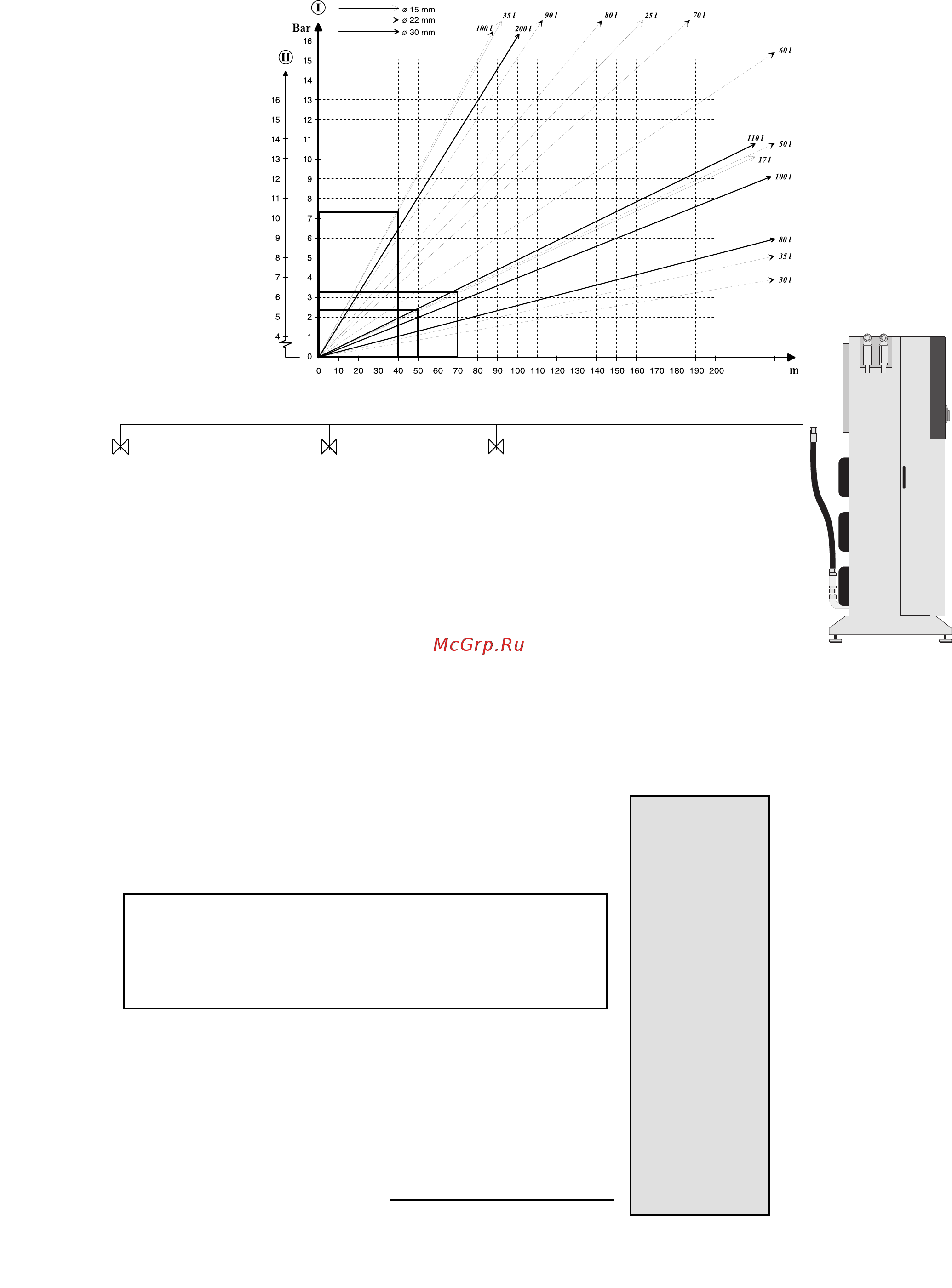

В соответствии с диаграммой, при применении труб ДАВЛЕНИЯ
длиной 50 м и диаметром Ø15 мм падение давления 2.3 бар
составляет:
На диаграмме при градуировке 50 м берут
вертикально До кривой, которая означает л/мин для
трубы диаметром Ø15 мм. От этой точки проходят
горизонтально, и считывают падение давления
значением в 2,3 бар.
Максимальная нагрузка на трубопроводы a-b = 35 л/мин.
Применение труб длиной 40 м Ø15 мм дает значение
падения давления: 7.4 бар
Максимальная нагрузка на трубопроводы M-a = 51 л/мин.
Применение труб длиной 70 м Ø22 мм дает значение
падения давления: 3.3 бар
Общее падение давления 13.0 бар
Общее падение давления на трех трубопроводах ниже 15 бар и требование по заданию размеров
трубопровода, таким образом, выполнено.
