Nilfisk SC DELTA [4/56] Писание изделия

Перевод оригинального руководства по эксплуатации

1. писание изделия

(Руководство по проектированию)

Установка SC DELTA является многосторонней насосной станцией, с помощью которой

одновременно несколько потребителей по соответствующим трубопроводам могут

обеспечиваться холодной или подогретой водой под давлением. Установка SC DELTA

предварительно отрегулирована на определенное давление в трубопроводе, которое

одновременно соответствует максимальному рабочему давлению.

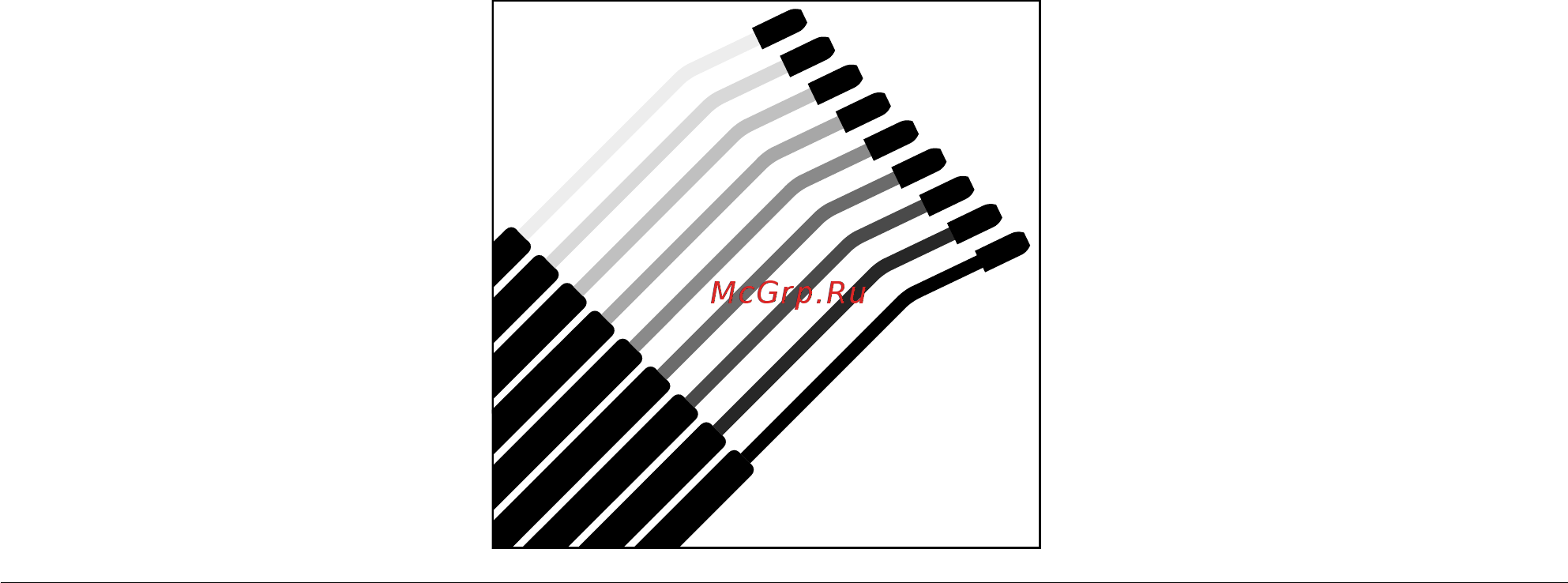

Для установки SC DELTA была разработана система, состоящая из девяти различных

форсунок. С помощью таблицы каждый отдельный потребитель может выбрать

соответствующую трубу, обеспечивающую точное соотношение давления и расхода

воды, которые необходимы для работы его очистительного оборудования - независимо

от параметров остальных потребителей, работающих одновременно.

Установка SC DELTA в стандартном исполнении имеет мощность на 2 - 6 потребителей и

предварительно отрегулирована на давление в трубопроводе в 160 бар (другие значения

давления - по отдельному заказу). Установка с мощностью, например, на 3 потребителя,

всегда может быть настроена на 4, 5 или 6 потребителей, таким образом, несколько установок

SC DELTA могут быть соединены с помощью одной и той же системы трубопроводов.

Благодаря установке SC DELTA отпадает необходимость в расчете и взвешивании

преимуществ и недостатков систем высокого или низкого давления и, соответственно,

малого или большого расхода воды, так как в этом случае в одной системе объединены

возможности выбора параметров для определенных потребностей с оптимальным

эффектом. С технической точки зрения, установка SC DELTA функционирует следующим

образом:

Вода, поступающая от ХОЛОДНОГО и ГОРЯЧЕГО подключений, перемешивается в водяном

баке типа А. Отсюда вода необходимой температуры подается насосами установки SC

DELTA, которые подают воду под давлением в трубопроводы.

Если используются одно или несколько мест отбора, автоматические запускается

соответствующее количество насосов, которые поддерживают в системе заданное

давление.

Как только процесс очистки останавливается, через 15 секунд выключаются более

не требующиеся насосы, а если очистка не возобновляется, то система управления

поддерживает необходимое давление для повторного пуска систем в работу. В случае

разрыва трубы в системе примерно через 2 минуты насосная станция включается

совсем. В случае внутреннего разрыва трубы в установке, при исчезновении давления в

водопроводной системе, при превышении температуры приточной воды, при повышении

температуры двигателя или при превышении потребления электроэнергии установка

также выключается.

При запуске и остановке отдельных насосов система управления обеспечивает

попеременную работу насосов для равномерности распределения рабочих часов.
