47
Перевод оригинального руководства по эксплуатации
Режим работы установки отображается свечением контрольных индикаторов. (См. раздел
3.3.3, рис. 2).
По индикации видно, какие насосы и питающие линии включены в данное время (зеле-
ный), а также соответствующее состояние давления, расхода и уровня воды (желтый).
Ниже приведен пример индикации на контрольном пульте установки в конкретном рабо-
чем состоянии:.

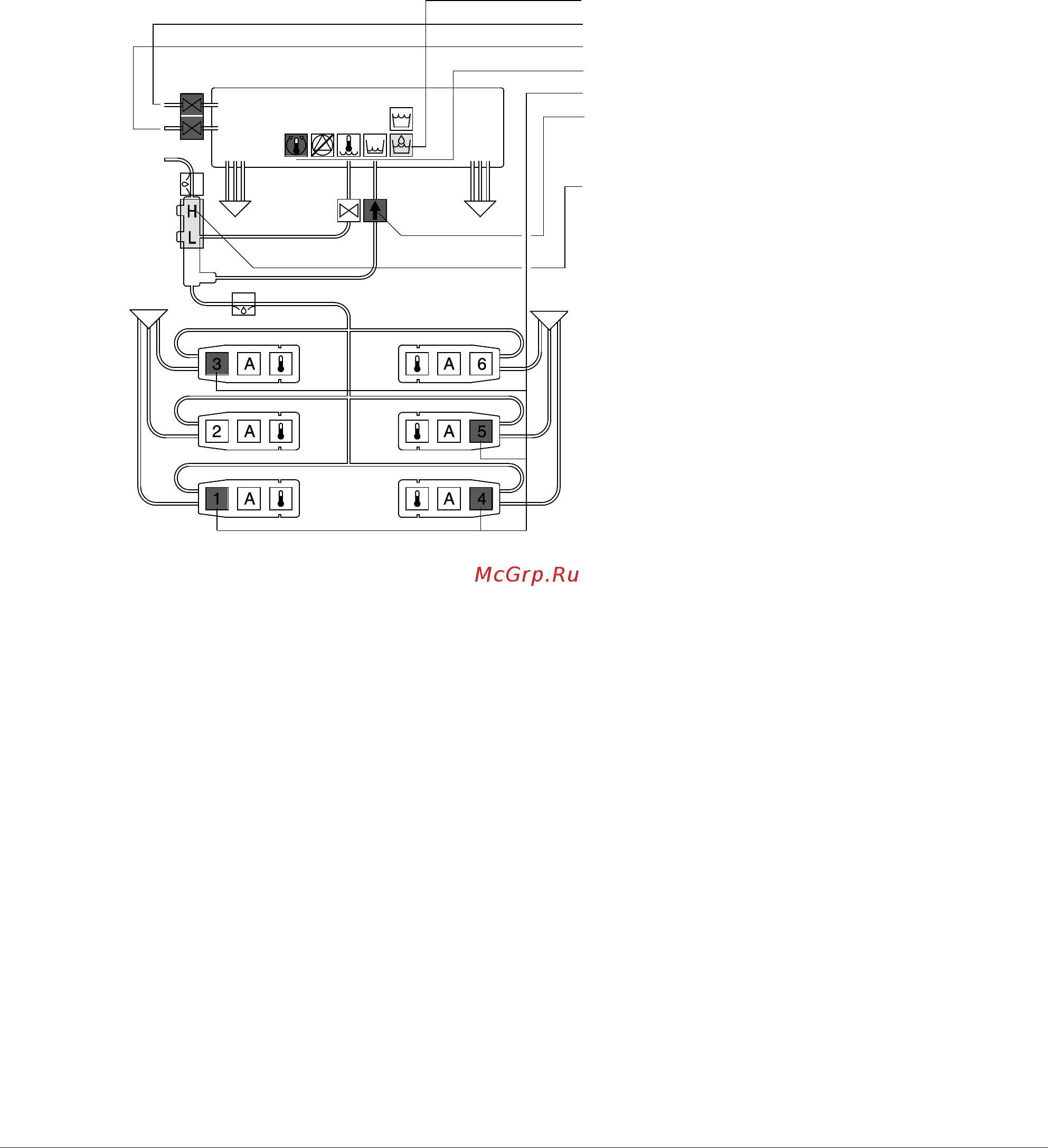

Fig. 5
1 Низкий уровень воды в водяном баке - вода
2 заполнение происходит от подключения холод-
ной воды и от
3 подключения горячей воды.
4 Включена регулировка температуры. (Настройка
на 50°C)
5 Включены насосы № 1, 3, 4 и 5.
6 Расход ниже, чем производительность включен-
ных в данный момент насосов, поэтому произво-
дится рециркуляция воды (первый включенный
насос останавливается через 15 секунд
).
7 Давление в трубопроводе соответствует рабоче-
му давлению, H (= высокое давление), и поэтому
превышает 25 бар, L (= низкое давление).
