Перевод оригинального руководства по эксплуатации

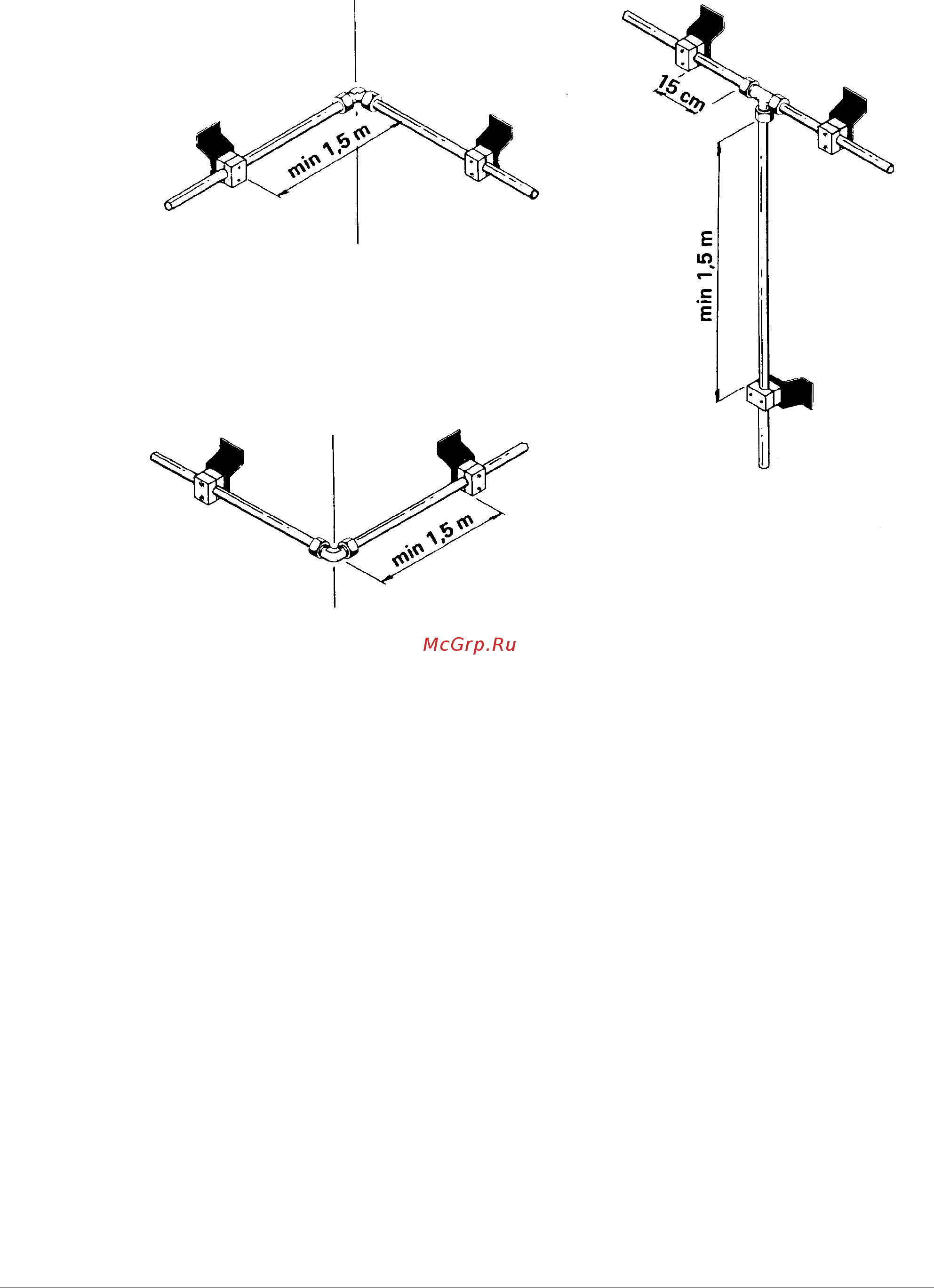

КРЕПЛЕНИЕ НА УГЛАХ И К ТРОЙНИКАМ
Нормальное расстояние для крепления труб составляет около 2 м.
МОНТАЖ ТРУБОПРОВОДОВ / ОБЩИЕ УКАЗАНИЯ
- Трубы отрезаются под размер и очищаются от заусенцев.
- При гибке труб минимальные радиусы сгиба должны составлять значения, приведенные
в таблице в разделе “U-образные элементы / шланговые соединения”, гибка должна
всегда производиться только специальным инструментом
с использованием роликовых
матриц, чтобы избежать деформаций труб.
- Смазать накидные гайки и режущие кольца, перед установкой трубы поместить врезное
кольцо на трубу в месте резьбового соединения или на монтажный штуцер.
- Расположить крепление трубы на максимальном расстоянии 2 м друг от друга.
- Для монтажа стенового крепления использовать шестигранный болт Ø6 с
соответствующей распорной втулкой для кирпича или бетона, в качестве альтернативы
можно использовать анкер ударного типа, например, изделие HILTI типа HPS 8/30.
- На системах с применением горячей воды следить за прямолинейностью крепления
труб, и чтобы обеспечивалось температурное удлинение трубы.
min - минимум
м - метры
