6
Перевод оригинального руководства по эксплуатации
SC DELTA
SC DELTA

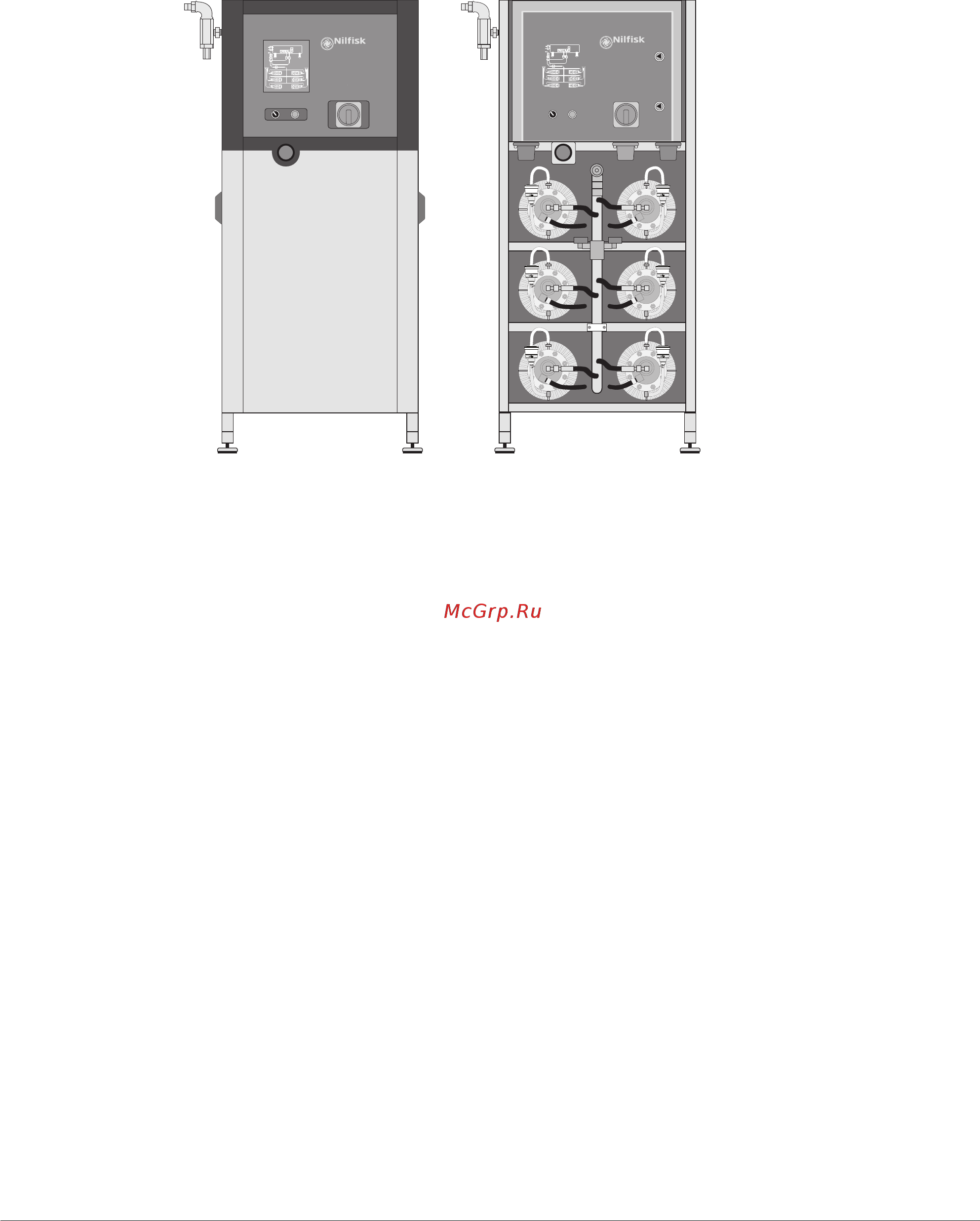

1.1 Обзор модели и основные функции
Установка SC DELTA состоит из 4 основных узлов:
1. Система контроля
2. Водяной бак
3. Насосы KEW C3K
4. Облицовка / рама
Установка SC DELTA полностью изготавливается из нержавеющих материалов.
Контрольная панель установки SC DELTA
Контрольная панель включает в себя следующие элементы:
- Главный (аварийный) выключатель, к которому подключается питающий кабель
- Переключатель управления 24 В переменного тока
- Нажимной выключатель для ввода в эксплуатацию
- Автоматический предохранительный выключатель от короткого замыкания и
превышения по току для каждого насоса
- Контакторы для подключения 3 или 6 насосов.
Кроме этого, на контрольной панели установлена электронная система управления,
контролирующая работу установки; т.е. обеспечивающая: a) своевременное включение
соответствующей мощности насоса, b) равномерность распределения нагрузки
по отдельным насосам, c) приготовление потребительской воды с необходимыми
пропорциями смешивания горячей и холодной воды, а также d) индикацию режима
работы и неисправностей установки с помощью сигнальных элементов.
Кроме этого, здесь установлен счетчик часов работы для отдельных насосов.
Контрольная панель подготовлена для подключения 6 насосов:
установки с 4, 5 и 6 насосами
или для подключения 3 насосов:
установки с 2 и 3 насосами
Контрольная панель, подготовленная для управления 3 насосами, может быт
переоборудована для управления 6 насосами.
