39
Перевод оригинального руководства по эксплуатации

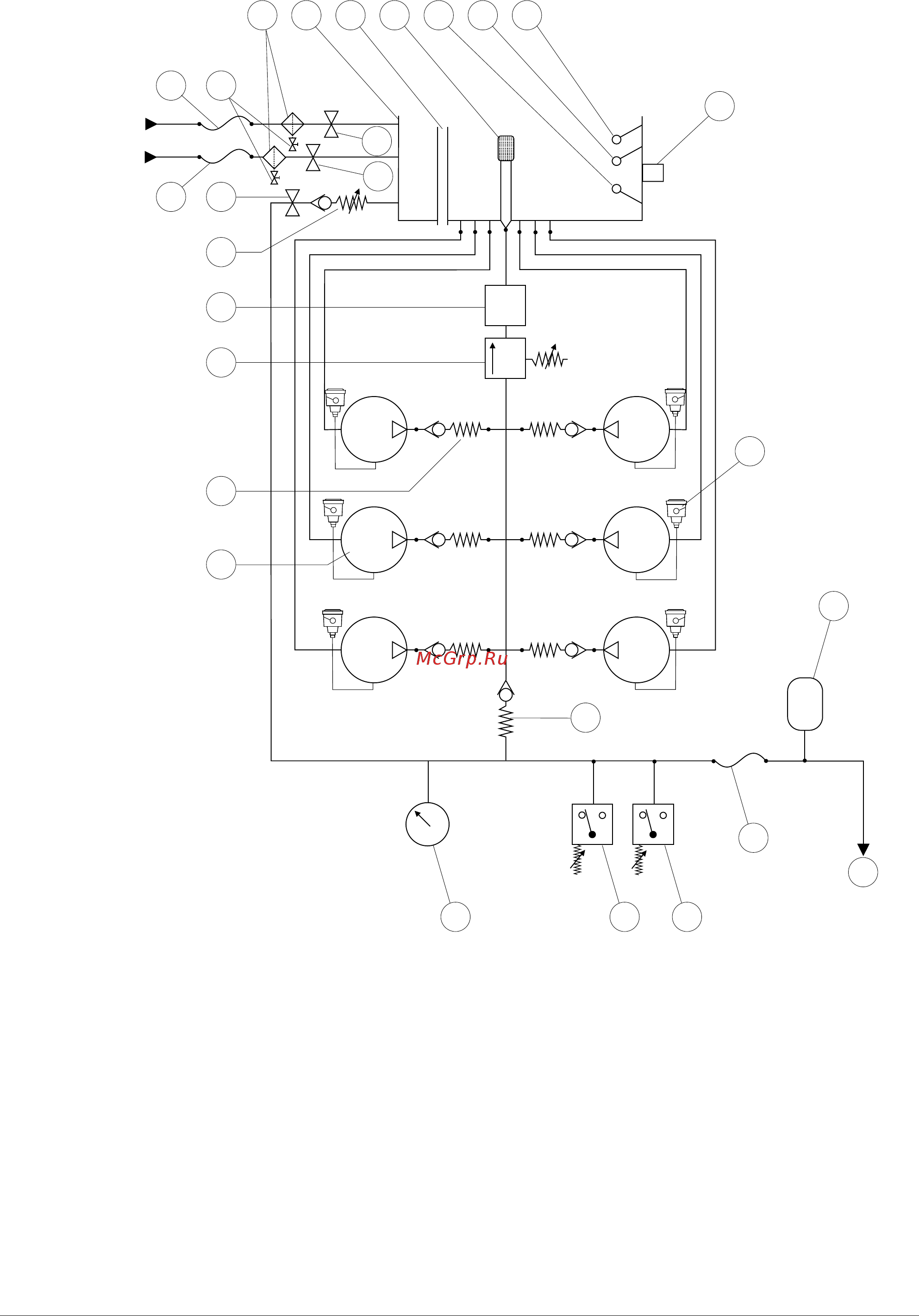

3.2 Функциональная диаграмма
1
2
3
4
5
6
21
20
22
12
14
17
15
13
10
11
18
25
16
15
19
7
8
9
26
1. Водяной фильтр
2. Водяной бак
3. Переливная труба
4. Датчик уровня (Недостаток воды)
5. - (Запуск наполнения водой)
6. - (Остановка заполнения водой)
7. Обратный клапан для разгрузки
8. Датчик потока (обратный поток в бак)
9. Предохранительный клапан (клапан
перелива)
10. Реле давления (низкое давление)
11. Реле давления (высокое давление)
12. Магнитный клапан для разгрузки
13. Манометр
14. Диффузионный фильтр, обратный поток
15. Обратный клапан
16. Аккумулятор давления
17. Блок насосов
18. Шланг высокого давления, выпуск
19. Термодатчик
20. Сливной кран для очистки водяного
фильтра
21. Подача горячей воды
22. Подача холодной воды
23. Магнитный клапан, горячая вода
24. Магнитный клапан, холодная вода
25. Трубопроводы, высокое давление
26. Нефть контейнер с датчиком уровня
