Nilfisk SC DELTA [13/56] Требования к монтажу подключение воды
![Nilfisk SC DELTA [13/56] Требования к монтажу подключение воды](/views2/1514919/page13/bgd.png)
13
Перевод оригинального руководства по эксплуатации
1.5 Требования к монтажу, подключение воды
Водяной бак оснащен двумя штуцерами для подачи воды - один для холодной (СИНЯЯ
маркировка) и один - для горячей (КРАСНАЯ маркировка) воды, что позволяет производить
регулировку температуры потребительской воды. Если регулировка температуры не
требуется, оба подводы воды могут быть подключены к трубопроводу холодной воды.
По крайней мере, 1 входа холодной воды (1-12 ° C) всегда должен быть подключен и
горячая воды на входе не должна превышать 85 ° C.
Каждый трубопровод должен обеспечивать минимальную производительность системы,
соответствующей емкости системы (Количество насосов - л/мин, см. раздел 1.3.3) и при
давлении минимум 2 бар. Давление воды не должно превышать максимум 10 бар.
Если где-либо на трубопроводе производится дополнительный отбор воды, емкость
трубопроводов должны быть соответствующим образом увеличена.
В целях обеспечения оптимальной регулировки температуры, запорные краны, как на
холодной, так и на горячей воде должны быть отрегулированы таким образом, чтобы
любое количество воды в трубопроводе как можно ближе соответствовало необходимой
производительности установки.
Подключение воды производится к подающим штуцерам установки двумя гибкими шлангами
1". Два водяных шланга имеют длину в 1 м и снабжены трубной конической резьбой
размером 1". Непосредственно перед подключениями на подающих трубопроводах должны
быть установлены запорные краны, вместе с тем, установки дополнительных обратных
клапанов не требуется, так как установка оснащена поплавковой камерой.
Если вода содержит частицы песка или другие загрязнения, кроме имеющегося внутреннего
фильтра необходимо установить наружный.
Подключение шланга высокого давления, входящего в комплект поставки, производится
через резьбу размером 3/4". Шланг имеет гладкий штуцер Ø22 для подсоединения к
резьбовому соединению с врезным кольцом.

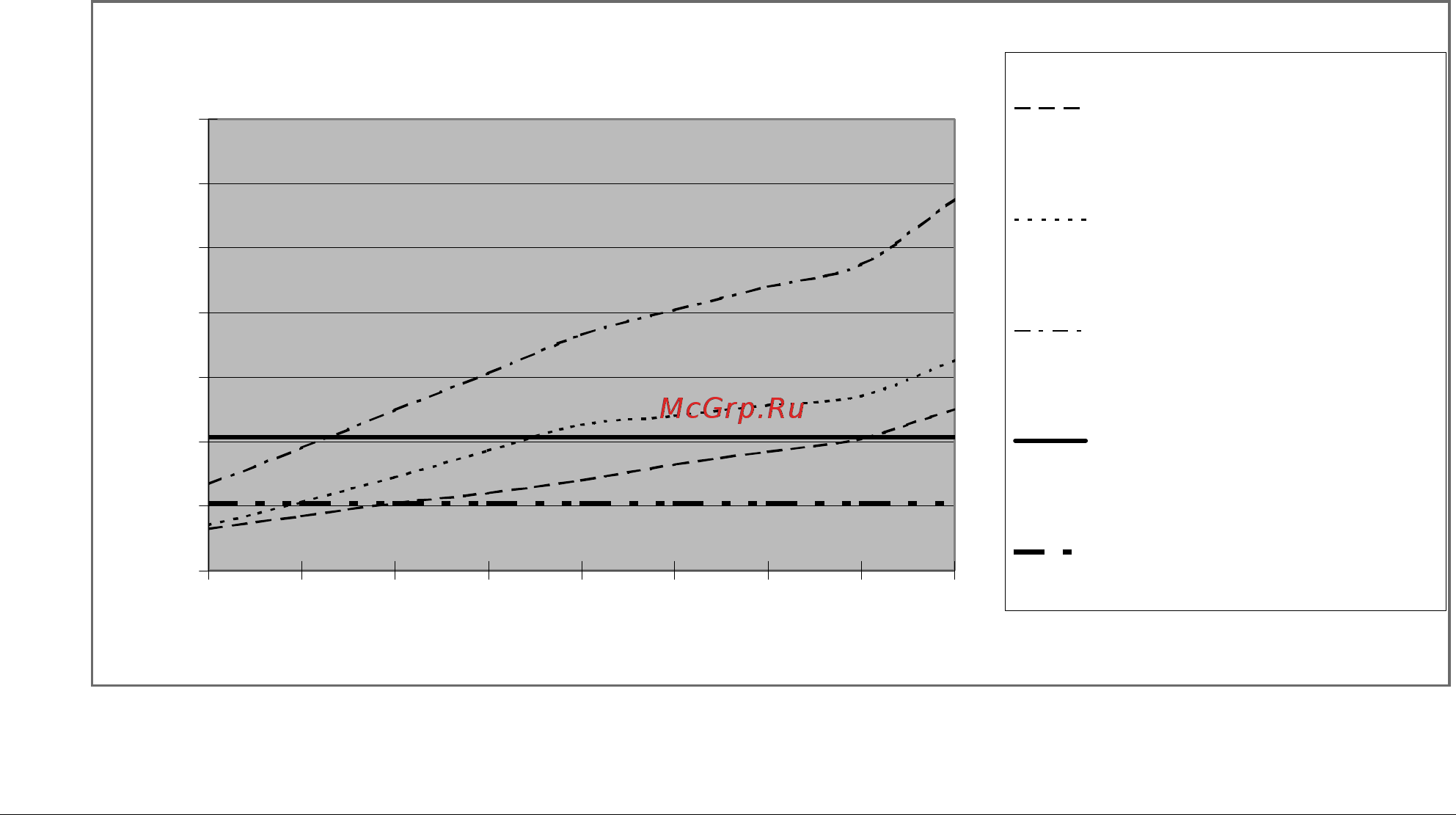

Capacity diagram
0
50
100
150
200
250
300
350
0,30,40,50,60,70,80,9 11,5
Differential pressure of solenoid valve measured in bar
Litre/Min
EVSI 18 (Cold)
EVSI 20 (Hot)
Parallel
Max capacity (6-Pumps)
Max capacity (3-Pumps)
