Nilfisk SC DELTA [45/56] Считывание показаний счетчика часов работы
![Nilfisk SC DELTA [45/56] Считывание показаний счетчика часов работы](/views2/1514919/page45/bg2d.png)
45
Перевод оригинального руководства по эксплуатации

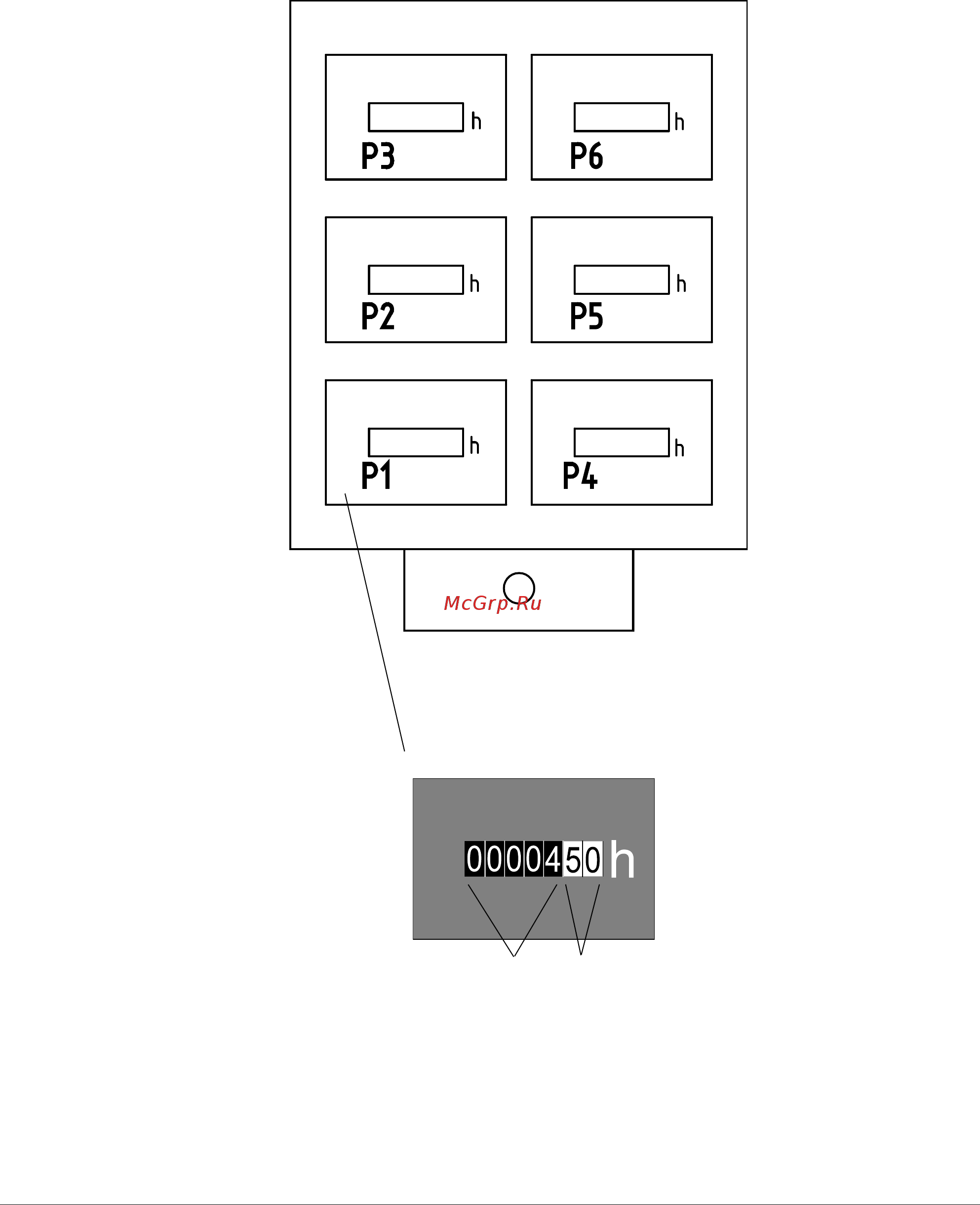

3.5.3 Считывание показаний счетчика часов работы
По этому счетчику определяют количество часов, отработанных установкой по отдельным
насосным блокам. См. рис. ниже.:
Блок насосов 1
Часы 1/100 часов
Пример: 4 часа + 50/100 часов = 4½ часа.
