32
Перевод оригинального руководства по эксплуатации
SC DELTA
2. Руководство по установк SC DELTA
2.1 Размещение установки SC DELTA
Установка SC DELTA оснащена виброизолирующими резиновыми опорами, что
позволяет
устанавливать ее непосредственно на плоском основании.
Установка должна монтироваться в помещении, защищенном от воздействия отри-
цательных температур, максимальная температура в этом помещении не должна
превышать 40°C.

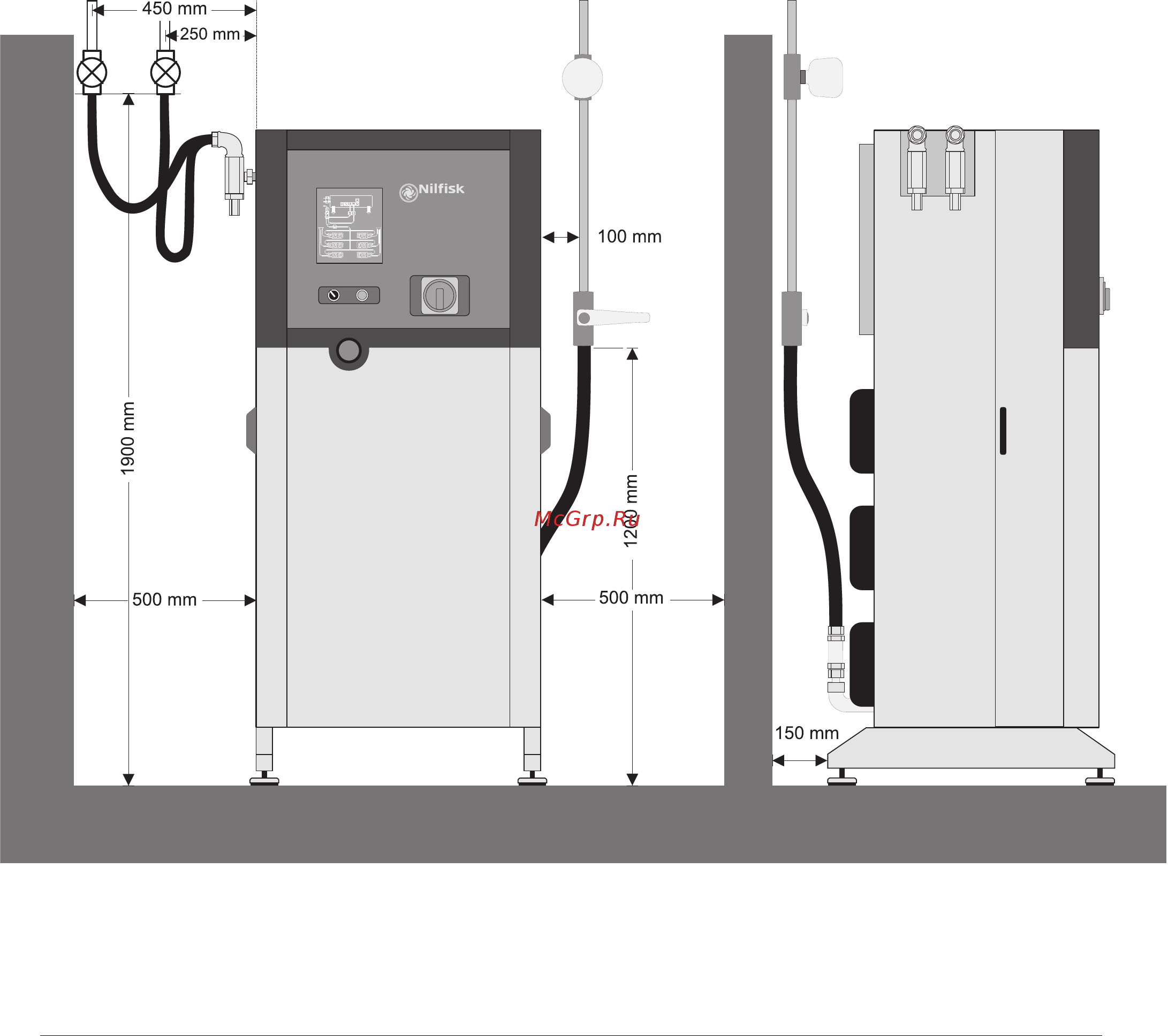

ПЛАН РАЗМЕЩЕНИЯ
(Размеры в миллиметрах)
