29
Перевод оригинального руководства по эксплуатации
1.8 Места отбора и принадлежности
Место отбора A является краном высокого давления, предназначенным для стационарного
монтажа.
Кран высокого давления устанавливают непосредственно на трубопроводе с
подсоединением с помощью врезного кольца Ø15 мм.
При использовании труб с форсунками SC DELTA быстроразъемное соединение шланга
высокого давления подключить непосредственно к месту отбора A.
Для нанесения чистящего средства устанавливают пенный инжектор между местом отбора
A и быстроразъемной муфтой шланга высокого давления.
При использовании очистительной тележки моющего автомобиля шланг высокого давления
можно подсоединить непосредственно к месту отбора A.

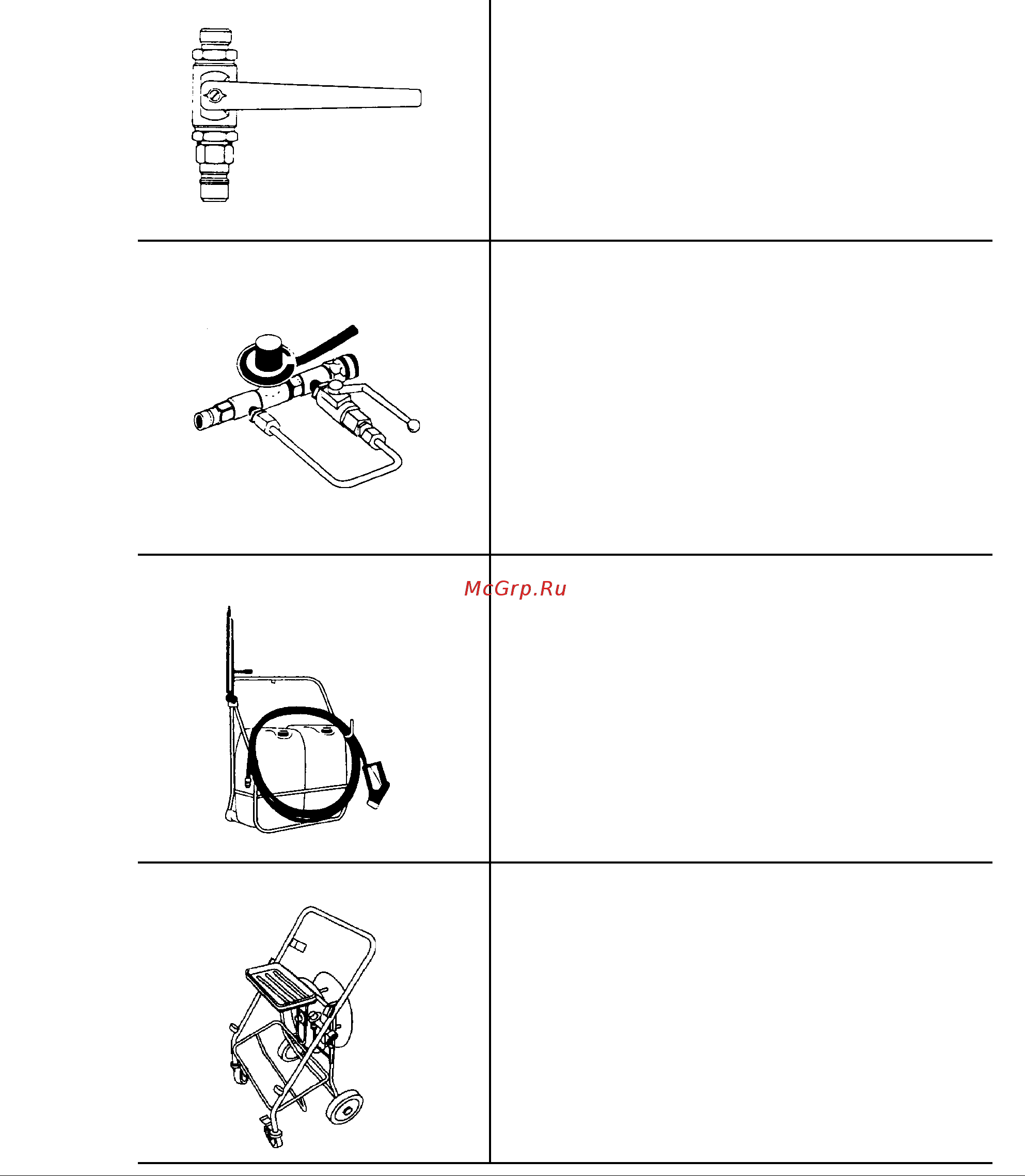

МЕСТО ОТБОРА
A Кран высокого давления
Для подключения очистительной тележки,
отдельного пенного инжектора или трубы с
форсунками SC DELTA.
B Пенный инжек
Подключить к крану высокого давления.
Использовать с пенной трубой, если необходимо
наносить чистящее или дезинфекционное
средство.
Дозировка 1-5%.
C Настенная стойка
Применяется совместно с местом отбора А и
съемным пенным инжектором. Держатели для
пенной трубы, 2 резервуара по 25 л, а также 10 м
шланга высокого давления.
D Тележка с чистящим средством
Может подключаться к крану высокого давления.
Обеспечивает тот же режим работы, что и кран
высокого давления со съемным пенным
инжектором (A+B+C), а также размещение
очистителя пола.
