Nilfisk SC DELTA [25/56] M 20 m

Перевод оригинального руководства по эксплуатации

80 m

60 m

b2 a2

15 m

20 m

20 m 40 m

40 m

20 m

30 m

20 m

30 m

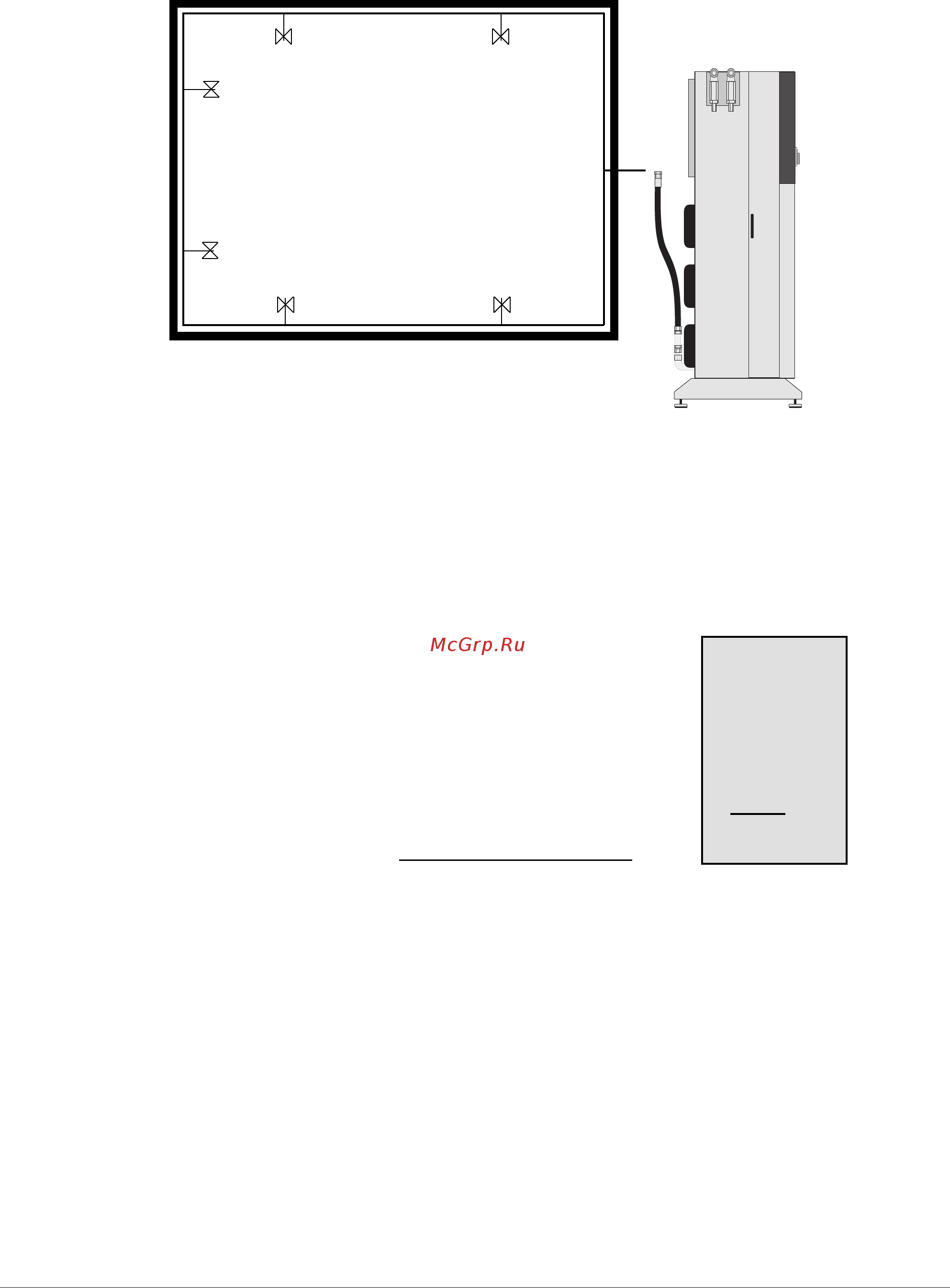

Пример 3

Кольцевая система

Выбор трубы с форсунками: 2 шт. зеленых форсунки по 33 л/мин каждая.

2 шт. синих форсунок по 17 л/мин каждая.

Если максимальная нагрузка распределена по одинаковым частям и симметрично,

максимальная нагрузка на трубопроводы составит b1 - c1 = 33 л/мин.

При выборе трубы Ø15 мм это дает при длине ПАДЕНИЕ

ДАВЛЕНИЯ

трубы 35 м значение падения давления: 6 бар

Максимальная нагрузка на трубопроводы M-a1 + a1-b1 = 50 л/мин.

Применение труб длиной 90 м Ø22 мм дает значение

падения давления: 4 бар

Общее падение давления 10 бар

Это означает, что от насосов до мест отбора b1 и b2 используется труба Ø22 мм и на

оставшемся участке - труба Ø15 мм.

Примеры показывают различные методы монтажа трубопроводной системы. Что именно

является в каждом конкретном случае предпочтительным, в значительной степени

зависит от размеров соответствующего здания и наличия особых требований. Вместе

с тем, необходимо учитывать, что большие диаметры трубопровода и, соответственно,

строительных конструкций, значительно увеличивают стоимость систем, что требует

проверки на экономичность использования системы.
