44
Перевод оригинального руководства по эксплуатации
3.4.2 Включение / выключение насоса C3K
Для этого типа регулировки определяющим является необходимая конфигурация уста-
новки SC DELTA.

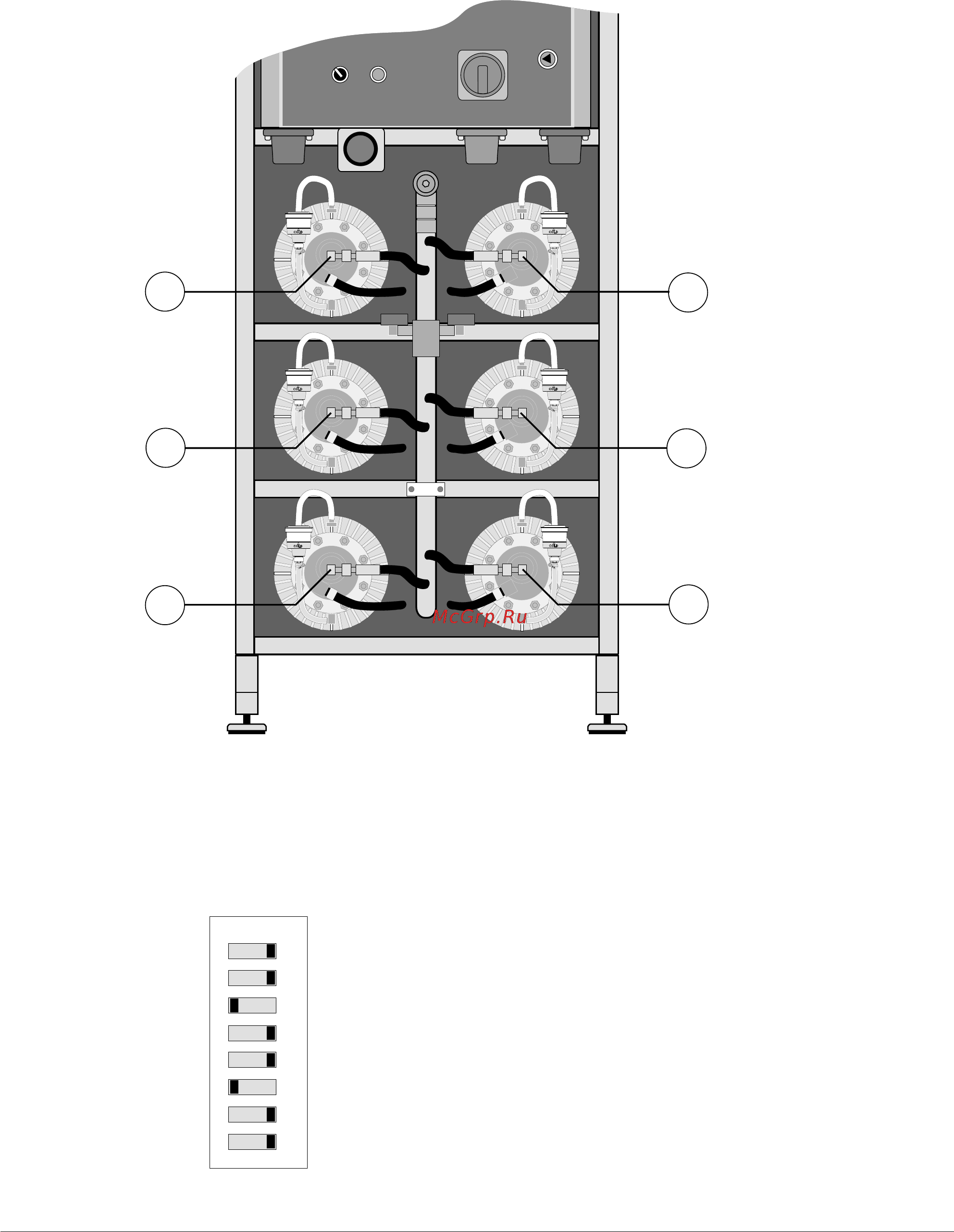

Так как на установке могут быть подключены от 2 до 6 насосов C3K, каждое место распо-
ложения насоса обозначается отдельным номером:
На 8-полюсном переключателе (см. рис. 3) устанавливают соответствующую конфигура-
цию; ниже показана настройка для конфигурации с 4-мя насосами C3K:
1
2
4
5
6
7
3
8
ВКЛ
C3K NO.1 ВКЛ
C3K NO.2 ВКЛ
C3K NO.3 ВЫКЛ
C3K NO.4 ВКЛ
C3K NO.5 ВКЛ
C3K NO.6 ВЫКЛ
Рассчитано для совместного монтажа
нескольких установок SC DELTA.
Обе должны быть включены для
работы отдельной установки.
}
1
2
3
5
6
5
4
