51
Перевод оригинального руководства по эксплуатации

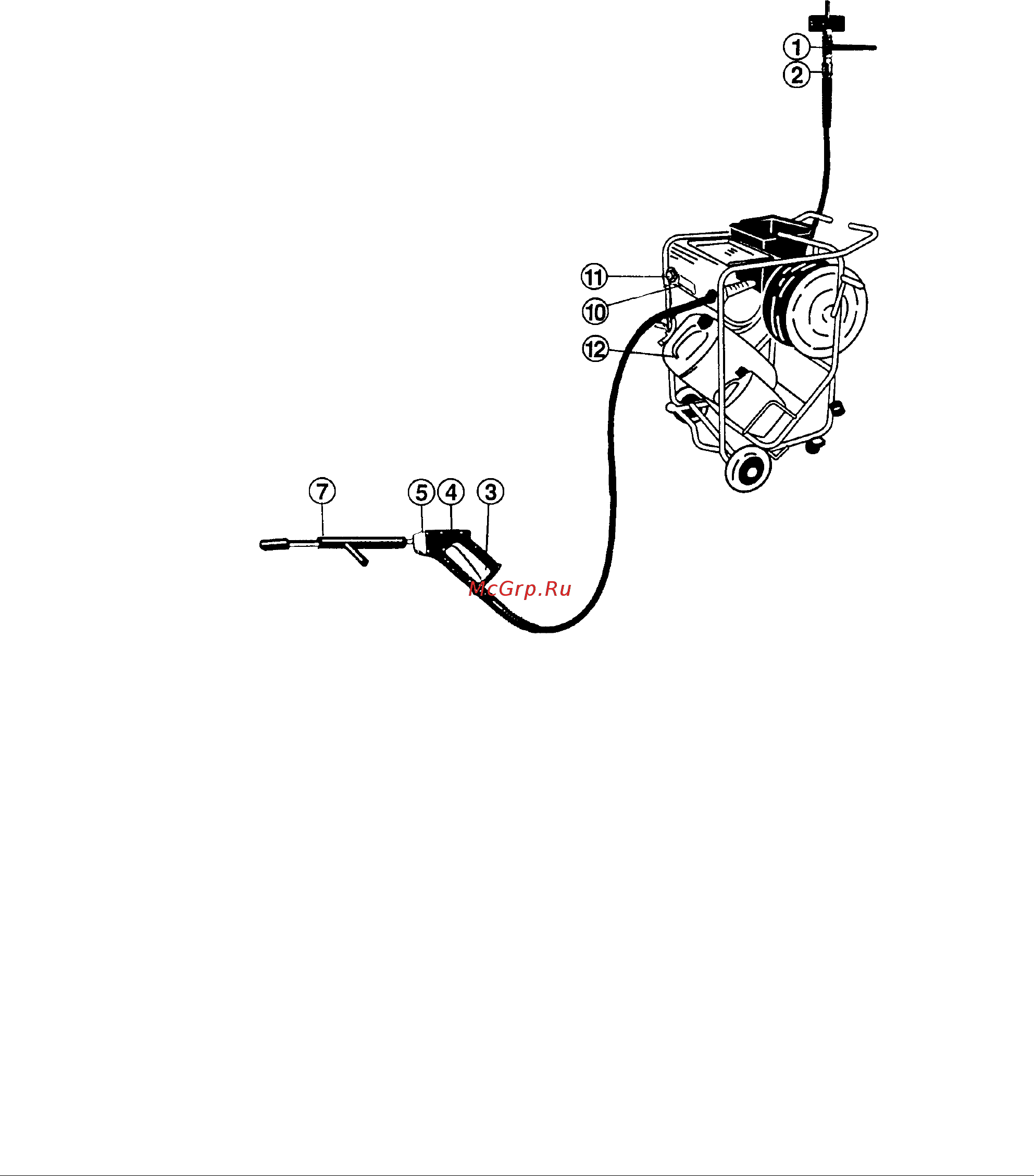

3.7.3 Место отбора с очистительной тележкой и пенной трубой,
место отбора D
1. Запорный клапан на кране высокого давления
2. Быстроразъемное соединение
3. Спусковая кнопка на ручке распылительной трубы
4. Предохранительный фиксатор
5. Быстроразъемное соединение для распылительной трубы
7. Пенная труба
10. Шкала дозировки
11. Дозирующий клапан
12. Резервуар с чистящим средством
Место отбора с очистительной тележкой управляется, как и место отбора A с пенным
инжектором - раздел 3.7.2.
3.7.4 Общие правила по применению очистительных средств
Оборудование для использования чистящих и дезинфекционных средств фирмы Nilfi sk
можно применять для всех средств, производители которых допускают их использование
для чистки под высоким давлением. (Показатель pH должен находиться в пределах от 4 до
14). Кислотные и щелочные средства разрешается использовать в слабых концентрациях.
Необходимо строго соблюдать предписания производителей этих средств, кроме этого, для
работающих следует использовать средства индивидуальной защиты и спецодежду, а также
соблюдать правила канализирования и утилизации.
Очистительные средства, которые не предназначены для использования в системах
очистки под высоким давлением, разрешается использовать только после согласования
со специалистами фирмы Nilfi sk или с их производителем.
Благодаря использованию оборудования для использования чистящих и дезинфекционных
средств фирмы Nilfi sk обеспечивается полное согласование оборудования, комплектующих
изделий и чистящих средств для оптимального выполнения задач по очистке.
Фирма Nilfi sk может предложить широкий ассортимент эффективных средств для профес-
сиональной очистки и дезинфекции. Продукция содержит вещества, которые объединяют
в себе высокую эффективность и приемлемость для защиты окружающей среды..
