14
Перевод оригинального руководства по эксплуатации

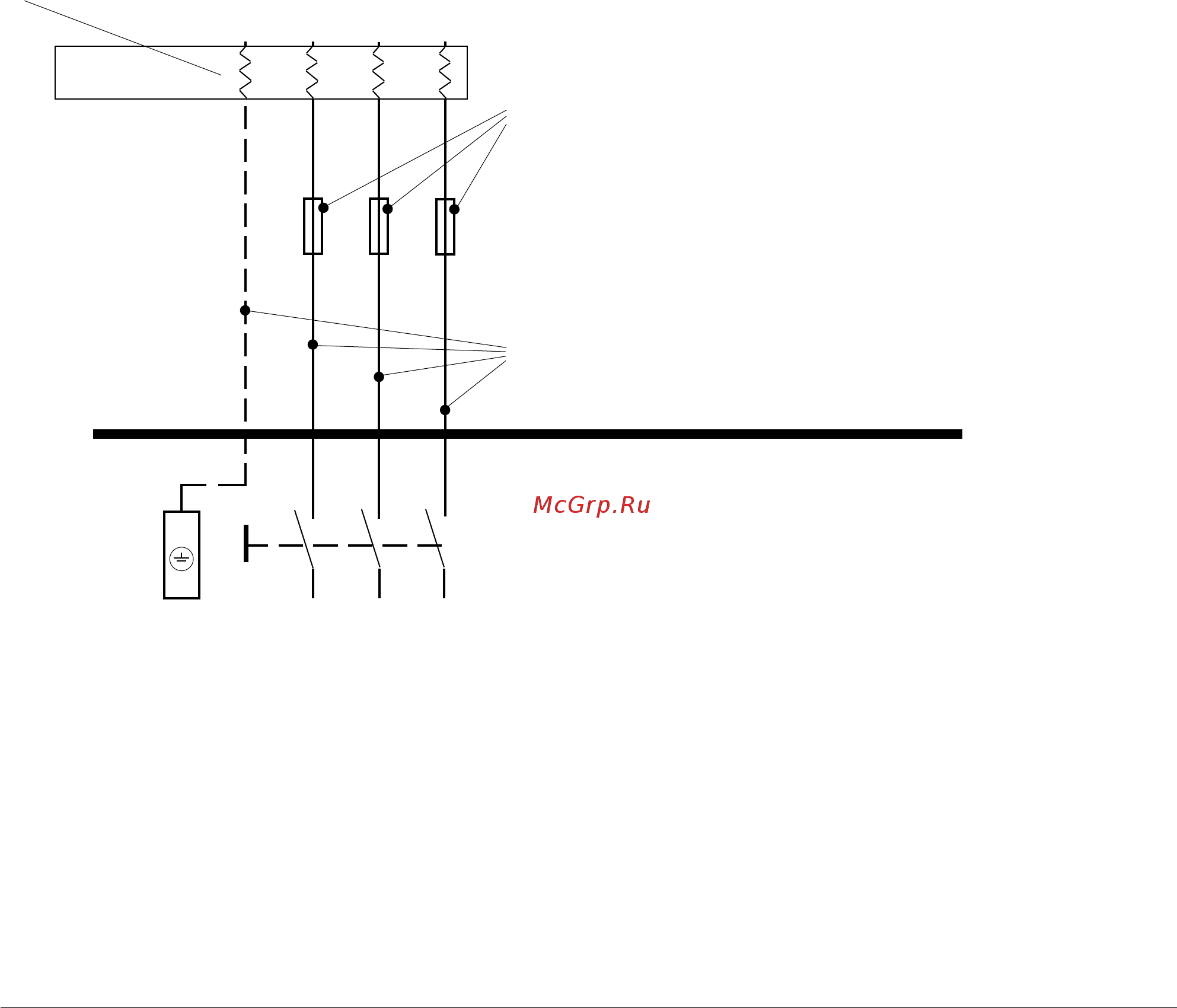

PE
L1
L2 L3PE
максимум 125 A
мксимум 35 кв. мм
ПИТАЮЩАЯ СЕТЬ
SC DELTA
Контрольная панель
HFI - RCD
Устройство защитного отключения
1.6 Требования по монтажу электрических соединений
Электрическая система установки SC DELTA отвечает требованиям общеевропейского
стандарта EN 60204-1 (октябрь 1992 года): электрическое оборудование машин и станков,
часть 1: Общие требования.
Электрическое подключение осуществляется через гибкий резиновый кабель, содержащий
медный провод (3 фазы) с заземляющим проводом (PE). Минимальное сечение кабеля
должно соответствовать потребляемой мощности установки ( см. лист технических данных),
однако для всех установок действительно следующее:
Максимальный предохранитель на входе: 125 A
Максимальное поперечное сечение проводника в кабеле: 35 кв. мм
С учетом возможного последующего расширения установки рекомендуется использовать
кабеля с минимальным поперечным сечением в 25 кв. мм.
Должна быть обеспечена заземляющая защита, подключение установки должно
производиться квалифицированным специалистом-электриком в соответствии с
действующими нормативами. Для обеспечения безопасности работающих необходимо
предусмотреть установку устройства защитного отключения.
