53
Перевод оригинального руководства по эксплуатации

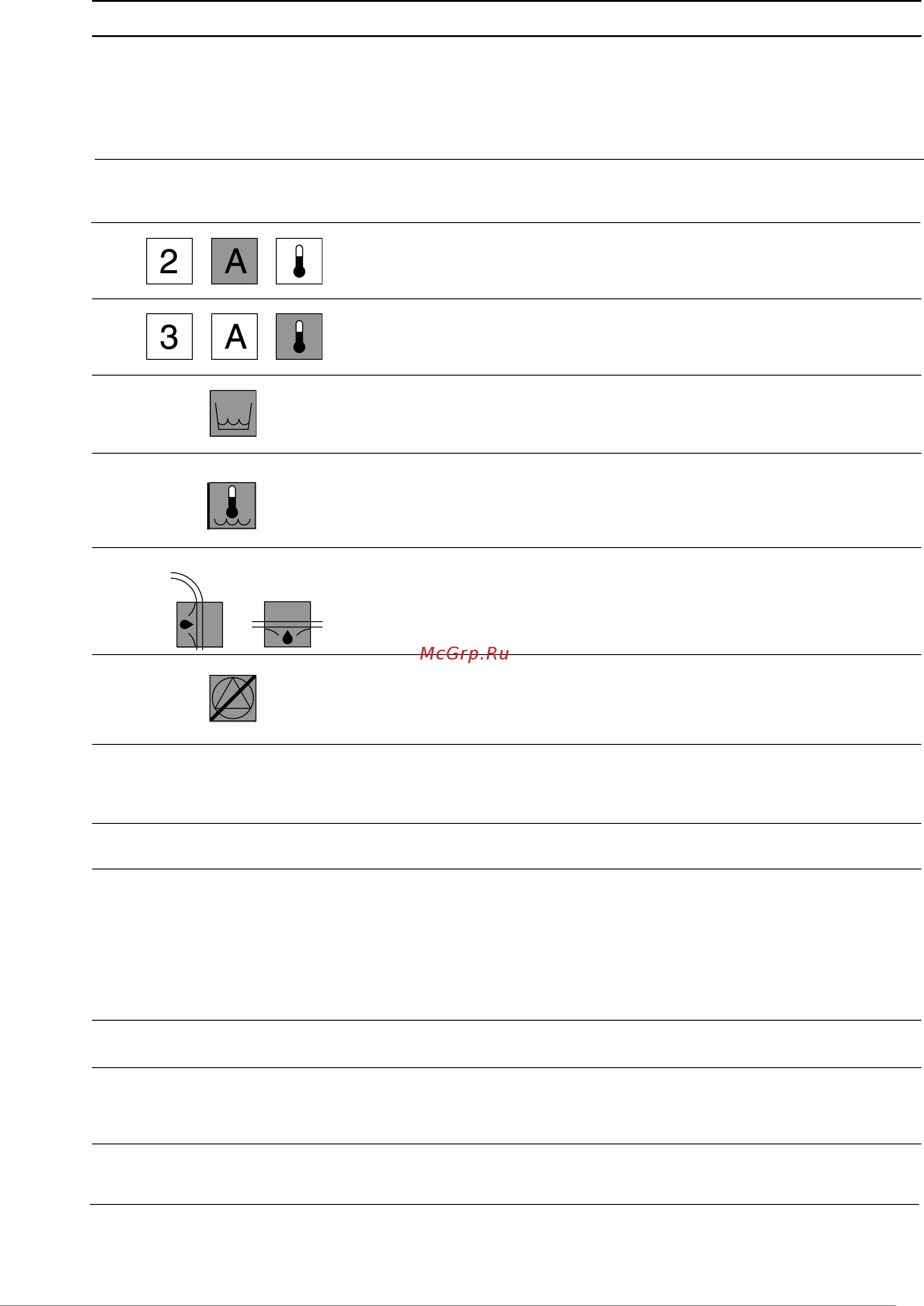

3.9 Неисправности, возникающие во время эксплуатации, и их
устранение
Неисправность Причина Метод устранения
Установка не запускается или
останавливается во время работы
(индикация
о неисправностях отсутствует)
Установка не запускается или
останавливается во время работы, горят
следующие индикаторы о неисправно-
стях:
C3K
C3K
Водяной бак
Водяной бак
Трубопроводная система / внутренние
шланги
Датчик
Один или несколько насосов не
выключаются
Насос включается повторно через корот-
кий промежуток времени
Рабочее давление слишком низко
Отсутствует рабочее давление
Неравномерное рабочее давление
(Установка вибрирует)
Производительность в месте отбора
слишком мала
1
) Исчезновение напряжения в питающей сети
2
) Перегорел предохранитель в питающей сети
3
) Перегорел предохранитель управляющего
напряжения в системе контроля
Каждая из ниже описанных неисправностей
является серьезной, ее необходимо
устранить в обязательном порядке
Выключился защитный выключатель на
двигателе 2:
1
) Отсутствует фаза
2
) Насос заблокирован - двигатель
3
) Короткое замыкание в двигателе
Выключен термический предохранитель в
двигателе 3
1
) Заблокирована подача воздухаt
2
) дефицит нефти
Низкий уровень воды в водяном баке WTM
TТемпература в водяном баке слишком
высока (> 80°C)
Температура в водяном баке слишком
низкая (< 2°C)
Течь: внутренняя или внешняя
Комбинация значений датчика недопустима.
Например, если реле высокого давления
установлена на ВКЛЮЧЕНО и реле низкого
давления - на ВЫКЛЮЧЕНО.
Не полностью закрыт кран высокого
давления.
Датчик обратного потока неисправен.
Установка
не удерживает заданного
давления
Не полностью закрыт кран высокого
давления на месте отбора воды
Используется двойная распылительная
труба на месте отбора без инжектора
Слишком большой расход воды
Открыт кран высокого давления на месте
отбора
Воздух в насосе
Подаваемая вода имеет слишком высокую
температуру
Засорен фильтр на подаваемой воде
Засорилась форсунка
Восстановить подачу питающего напряжения
Проверить соответствие предохранителей значению
потребления тока (типовая заводская табличка).
Заменить предохранитель
Вызвать сервисную службу.
После устранения неисправности снова запустить
установку. Проверить, что индикаторы
неисправностей не горят.
*) Вызвать сервисную службу.
(C3K - насос № 2 может быть выключен из системы
сигнализации управления - см. раздел 3.5, после
чего эксплуатация может быть возобновлена
*) Охладить двигатель
Очистить подачу воздуха для охлаждения.
Проверить, открыты ли запорные краны на подаче
воды, при необходимости очистить водяной фильтр.
Проверить соответствие параметров водопровода
требованиям данных по подключению - см. раздел
1.5
Охладить воду, при необходимости опорожнить
водяной бак. Проверить, что открыта подача
холодной воды, а также то, что температура воды на
подключении не превышает 75°C.
Опорожнить водяной бак и проверить, чтобы
температура воды на подключении превышала 2 °C.
При внешней течи: при необходимости закрыть
ручку распылителя - течь устранить
При внутренней течи: устранить
Вызвать сервисную службу
Проверить, закрыты ли все краны высокого
давления на местах отбора воды.
Вызвать сервисную службу
Проверить, закрыты ли все краны высокого
давления на местах отбора воды.
Проверить, закрыты ли все краны высокого
давления на местах отбора воды.
Заменить на этом месте отбора на одинарную
распылительную трубу.
Проверить, не превышает ли общий расход воды
общую производительность установки - при
необходимости заменить распылительные трубы.
Закрыть кран высокого давления на не
используемом месте отбора.
Удалить воздух из системы, см. раздел 2.5.3.
Охладить воду, проверить, чтобы подаваемая вода
имела температуру не
выше 80°C.
Очистить фильтр, см. раздел 3.8.3.
Очистить форсунку
*) В обоих случаях установка выключается, мигает соответствующая контрольная лампа. При повторном включении
установки насос автоматически выключается и работу можно продолжить - контрольная лампа светится
постоянно.
Если возникают неисправности, не описанные в настоящем разделе, необходимо обратиться в ближайшую
сервисную службу фирмы Nilfi sk.
