16
Перевод оригинального руководства по эксплуатации

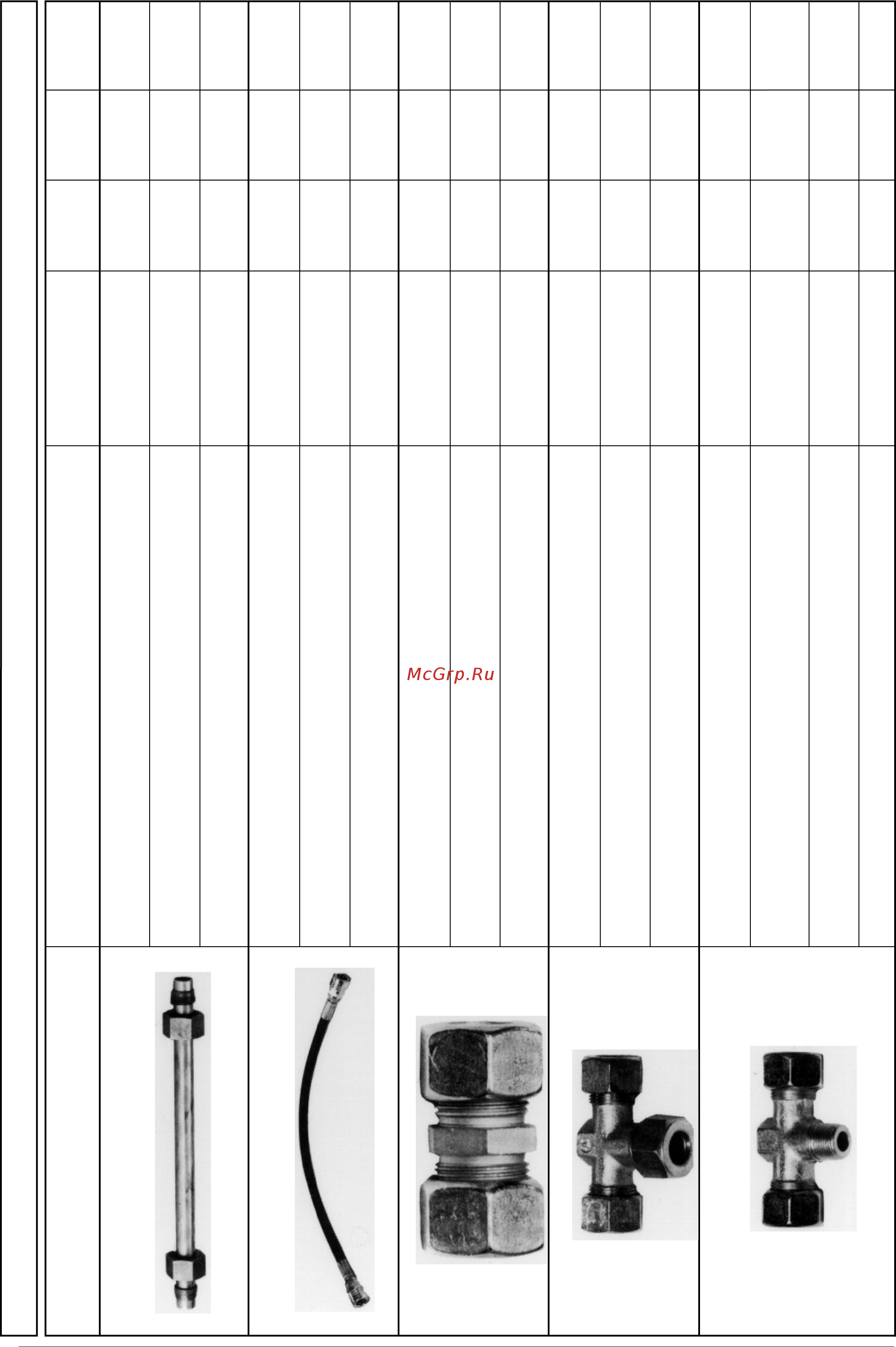

Элементы трубопроводов
Обозначение
Размер G R Cu
Труба G Ø15 x 2 mm
X X X
R Ø15 x 1,5 mm
Труба G Ø22 x 2,5 mm
X X
R Ø22 x 2,0 mm
Труба G Ø30 x 4,0 mm
X *
R Ø30 x 3,0 mm
Присоединительный
шланг
3/4” X X
Резьбовое соединение
Ø15 X X
Резьбовое соединение
Ø22 X X *
Резьбовое соединение
Ø30 X *
Тройник
Ø15 x Ø15 x Ø15 X X *
Тройник
Ø22 x Ø22 x Ø22 X X
Тройник
Ø30 x Ø30 x Ø30 X *
Тройник
Ø15 x 3/8RG x Ø15 X
*) На складе отсутствуют
. Сроки поставки - по запросу.
1.7.3 Фасонные части и арматура, стандарты - 1
