Перевод оригинального руководства по эксплуатации
1.7.4 Размеры трубопроводной системы

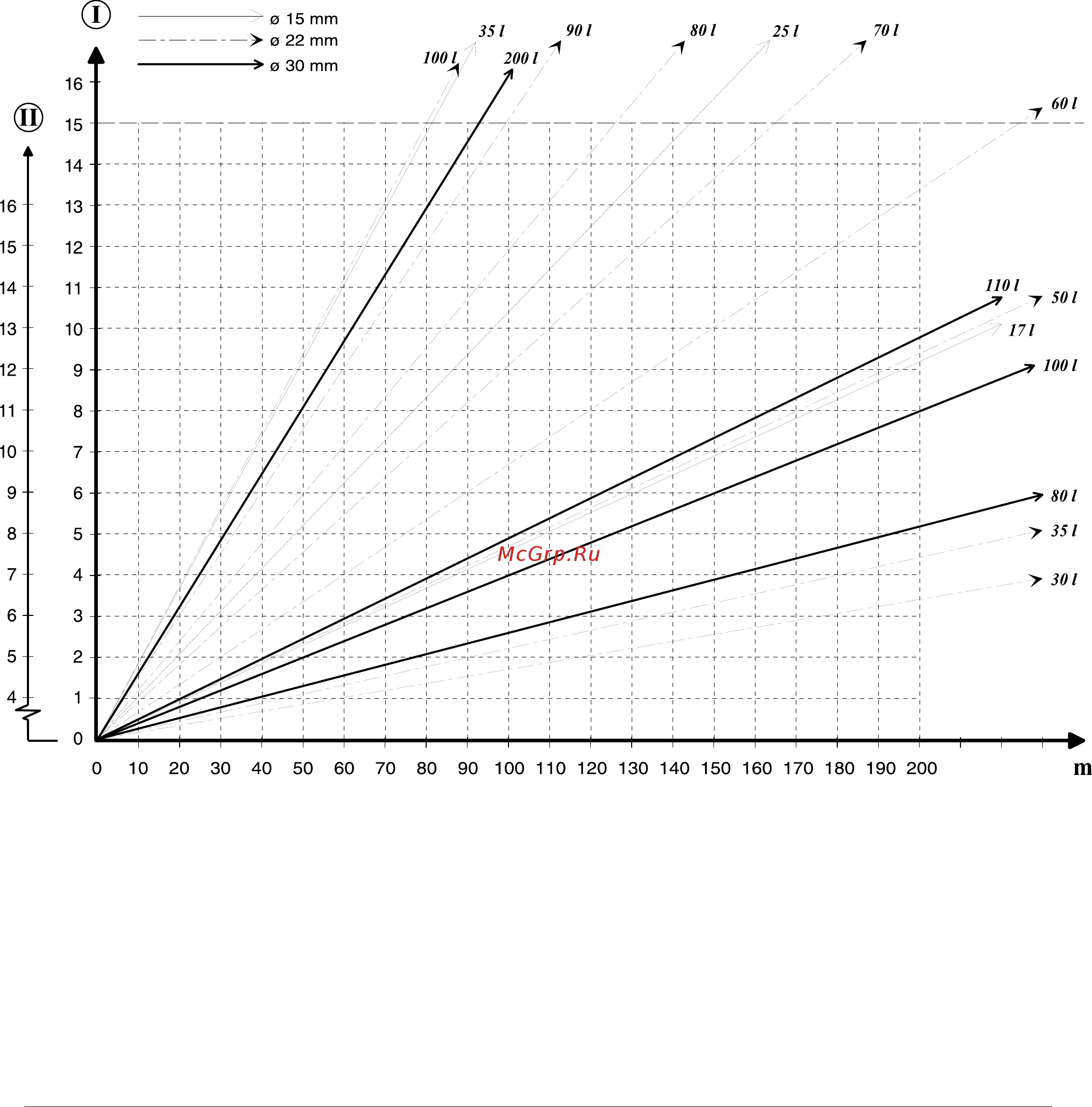

На приведенной ниже диаграмме показаны кривые падения давления для размером
трубопроводной системы, которая используется в сочетании с установкой SC DELTA.
На диаграмме показаны две вертикальные оси с делениями для:
II) стальные трубы с электрогальванизацией 15x2 mm - 22x2.5 mm - 30x4 mm
I) трубы из нержавеющей стали 15x1.5 mm - 22x2 mm - 30x3 mm
Значения падения давления на один метр трубы при соответствующей производительности
можно
определить по следующим кривым падения давления.
При определении размеров трубопроводов необходимо стремиться к тому, чтобы
максимальное падение давления на участке до самого удаленного места отбора при
полной нагрузке на установку не превышало 15 бар.
Падение давления на отводах и ответвлениях по сравнению с падением давления в трубах
является незначительным.
Производительность (л/мин)
бар
