Перевод оригинального руководства по эксплуатации
Установка SC DELTA поставляется для следующих типов сетевого напряжения:
3 x 230 В, 50 и 60 Гц + Земля (PE)
3 x 346-400 В, 50 и 60 Гц + Земля (PE)
3 x 415-440 В, 50 и 60 Гц + Земля (PE)
Водяной бак
Водяной бак установки SC DELTA сконструирован в соответствии с BS 6281 часть 1
(тип A с воздушным участком). В стандартном исполнении водяной бак подготовлен для
подсоединения воды
с левой стороны (если на установку смотреть спереди).
Подключение воды могут быть перемещены на правую сторону технической службы Nilfi sk.
(Бак для воды может поворачиваться на 180 градусов в кадре).
Водяной бак установки SC DELTA имеет в своей конструкции:
- два магнитных клапана для подключения холодной и горячей воды
- различные управляющие клапаны
- температурный датчик и выключатель по уровню воды в поплавковом корпусе
- перелив
- подключение до 6 насосов
- нержавеющие фильтры на всех подключениях и выпусках.

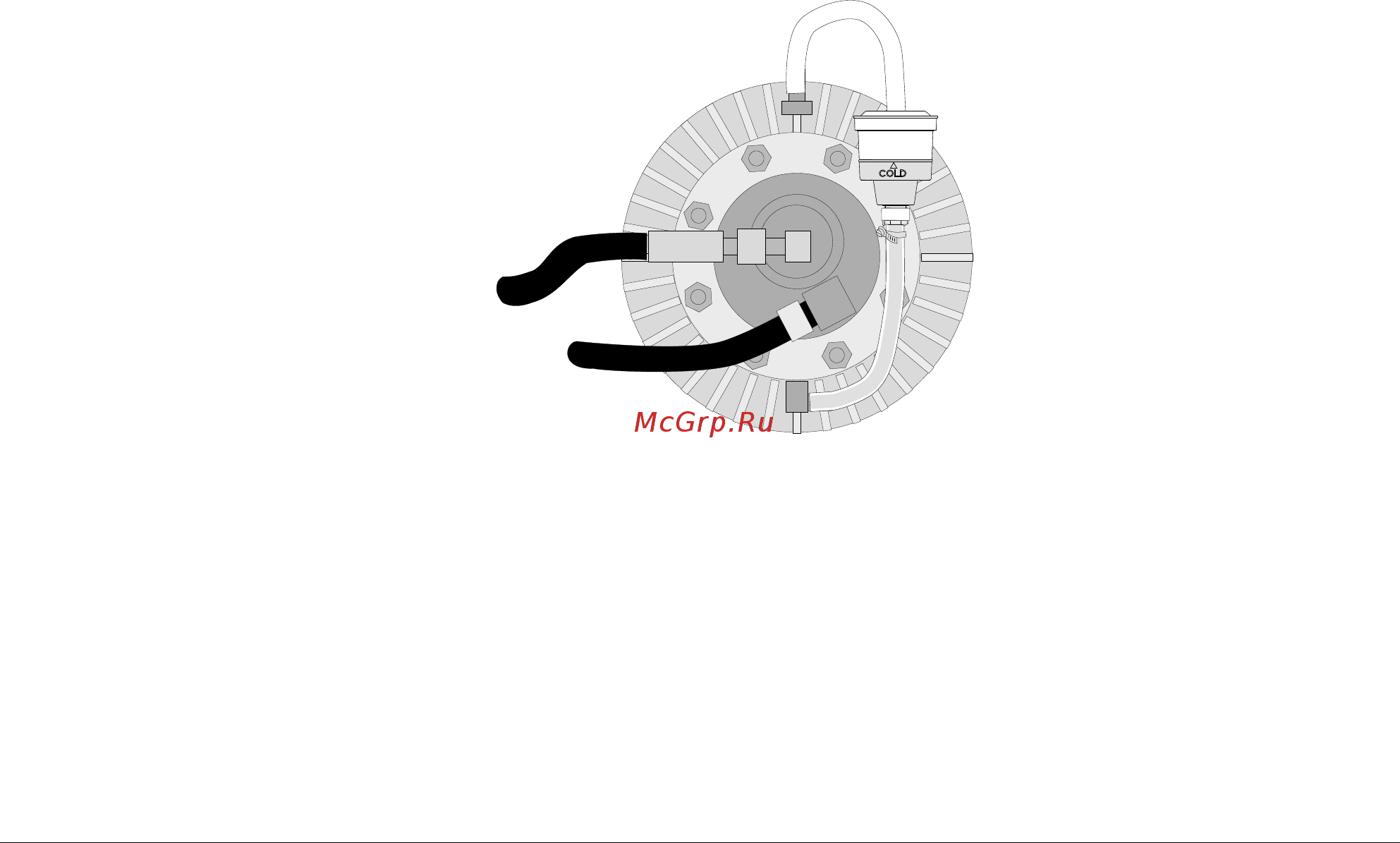

Насосы C3K
Насосы C3K отвечают условиям работы в экстремальных условиях окружающей среды.
Их жесткость, устойчивость и прочность обеспечивается за счет применения керамических
поршней *), клапанов из нержавеющей стали, а также замкнутой системы смазки со
специальными уплотнениями. Замкнутая система смазки работает под давлением в 0,2
бар, за счет чего обеспечивается полное разделение воды и масла. Отдельные насосы
подключены к центральному коллектору с помощью обратных клапанов. Благодаря этому
обеспечивается невозможность какой-либо поломки или нарушения циркуляционного
контура неисправным насосом.
*) Буква C в обозначении насоса C3K означает "керамический".
